杭州磁共振设备线圈样机要几套非金属支架，小批量零件加工能做吗？

【本文摘要】可以按图评审。本文讨论接收线圈中由受控图纸指定为非金属的支架方案；线圈系统本身仍含导体和电子部件，具体材料及禁用物质须逐项定义。线圈样机研制、改版或台架验证时，每次只要几套，适合小批量零件加工。定做前要说清四项：材料牌号和来源由谁确定，无金属要求怎样落实，电路板和线圈单元的安装孔位以哪份图纸为准，靠近人体部位的边角和表面怎样处理。项目方组织材料适用性、线圈性能及适用的产品合规评价；加工方仍承担资料评审与约定的材料、加工和交付质量责任，样机交货不表示允许人体使用。杭州精密零件制造面向杭州及周边的医疗影像设备和小批量零件加工需求，具体材料和工期以本单评审为准。

一、采购场景：一个线圈要好几种塑料支架

医疗影像设备企业和线圈研发团队开发接收线圈时，线圈单元、电路板和外壳要一层层装在支架上。样机数量、试验阶段与改版范围以项目清单为准；线圈布局变化时，先核对孔位、外形和材料要求，不套用固定套数或验证路径。这类零件数量少、形状各异，按图定做比较常见。

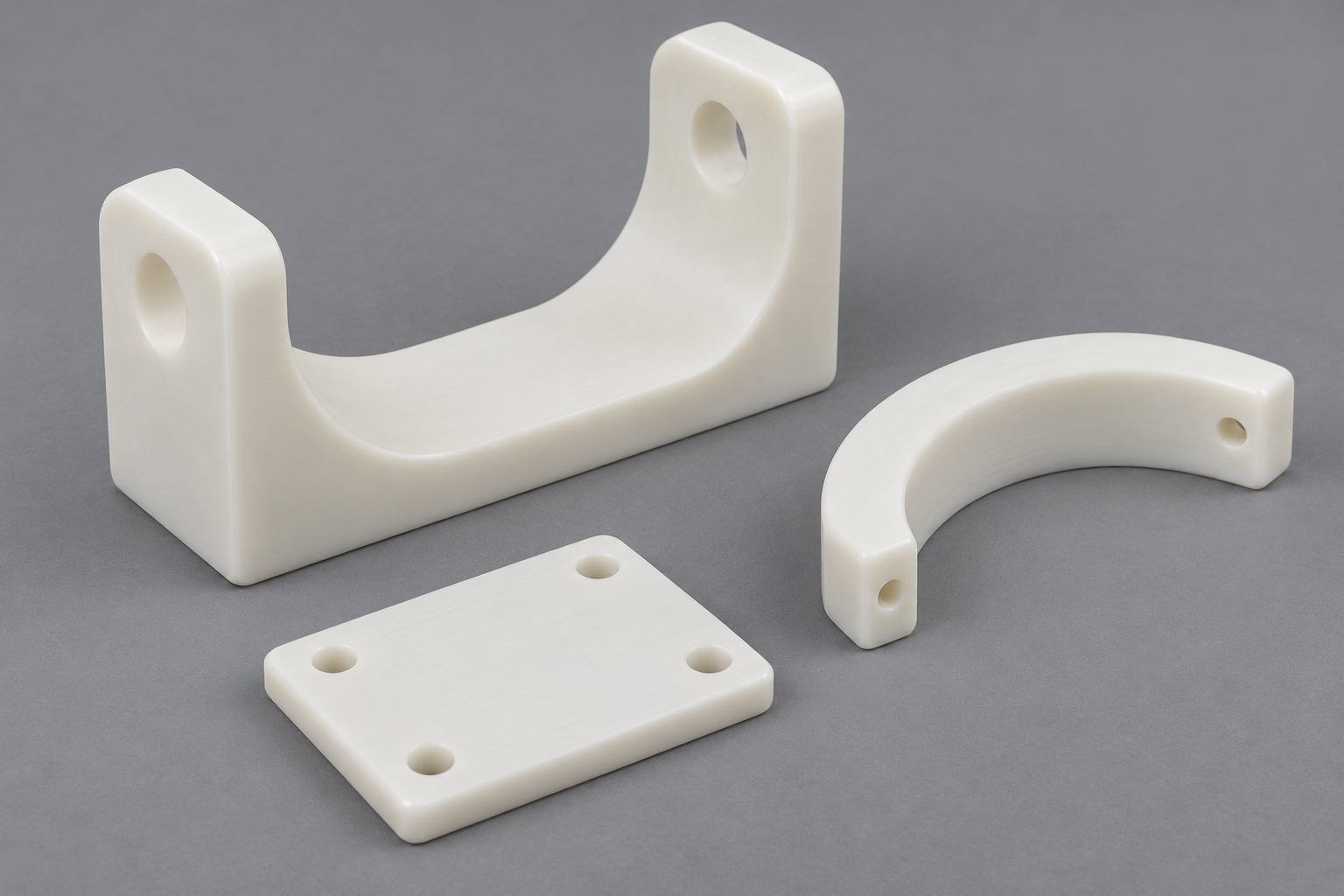

判断：PEEK、聚碳酸酯、POM等工程塑料支架可以用CNC加工，具体材料能否承接按本单评审。它和一般塑料零件不同在三点：图纸限定区域的金属、导电填料及异物控制要求需明确，不能仅凭塑料名称或外观判定磁共振适用性；塑料受热和受力后尺寸会变，孔位和平面要注意变形；部分零件贴近患者头部或膝部，边角要圆滑。

二、定做前要说清的四项

材料：用哪种工程塑料、什么牌号，由设计方根据磁共振环境和强度要求确定。客户自备材料时，随料提供牌号说明。

无金属要求：图纸规定非金属区域时，不擅自使用金属镶件或紧固件；指定材料的牌号、填料、批次及清洁条件也须核对。设备、夹具清理与残留物复核方法提前约定，普通清洁不等同于磁共振安全评价。

安装孔位：电路板、线圈单元和外壳的安装孔、定位槽，以设计方受控图纸为准，图纸版本写清楚。

边角和表面：靠近人体部位的边角圆滑要求、表面粗糙度由设计方确定；喷涂或其他表面处理能否承接，按本单评审。

三、几类零件的关注点

吴星阳等在《集成技术》网站公开的《磁共振射频线圈性能评价标准与实施框架》摘要将电气、射频场、图像及安全列为不同评价方面。本文仅引用摘要，不能由支架外观或一次试装替代线圈系统的相应评价。

几种塑料各适合做什么、小批量怎样打样，可参考本站杭州研发要几件POM、PEEK塑料零件，小批量零件加工能直接做吗？

四、自备材料和外协工序怎样约定

线圈支架常用的材料，客户有时会自己采购后交给加工方。《民法典》第七百七十五条规定，定作人提供材料的，应当按照约定提供材料；承揽人对定作人提供的材料应当及时检验，发现不符合约定时，应当及时通知定作人更换、补齐或者采取其他补救措施。到料后先核对牌号、规格和数量。

同法第七百七十三条规定，承揽人可以将其承揽的辅助工作交由第三人完成，并应当就该第三人完成的工作成果向定作人负责。喷涂、粘接等工序如果需要外协，应区分主要与辅助工作，结合第七百七十二条及约定确认同意程序、保密、材料转交和残留控制，成果质量责任仍按约承担，不能只按工序名称判断。

五、工程评审与验证建议

以下为工程评审建议，不代表某一订单的执行结果。

先做一套：先复核一套材料记录、尺寸、边角及污染控制结果，由项目方按受控方案安排台架、模体及适用的线圈评价，按约放行后续；试装不等于材料适用或成像安全通过，不安排无依据的人体试用。

防变形：塑料件的粗精加工顺序和装夹方式由加工方评审，减少加工后变形。

孔位复核：按交付成品状态和约定的温度、支撑及方法复核孔位、定位槽，有涂层或粘接的还需处理后复核，约定记录随货提供。

清洁包装：清理碎屑后按套装袋，附零件清单和图纸版本。

六、采购检查清单

1. 材料牌号由谁确定，自备材料怎样交接；
2. 无金属要求和碎屑清理方式是否约定；
3. 安装孔位以哪版图纸为准；
4. 边角和表面要求是否写明，表面处理能否承接是否已评审；
5. 外协工序由谁负责；
6. 包装方式和随货记录是否约定。

适配的加工方应能对塑料件变形和金属屑防护给出评审意见，主动核对材料和图纸版本，并按约定方式清洁包装。

七、决策结论

杭州磁共振设备线圈样机要几套非金属支架，可以按图做小批量零件加工，关键是材料由设计方确定，无金属要求、安装孔位、边角表面和外协工序写进订单。下一步：整理支架图纸和材料要求，再询价。杭州精密零件制造可按图纸评审杭州及周边的线圈支架小批量零件加工需求，联系电话177-0621-7614。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

常见问题

一种线圈只做两套支架，能做吗？

答：可以按图纸评审。件数少时准备费用分摊较集中，实际价格按同条件报价核对，几种支架可以一起询价。

可以用3D打印代替吗？

答：选哪种工艺由设计方根据强度和精度确定，CNC加工件可以按图评审。

加工方能保证零件没有磁性吗？

答：应按指定牌号、填料、污染控制及实际使用条件评价，不能以非金属或无可见金属宣称MR安全。加工方按约核对材料和制造过程，专项评价由具备相应条件的项目方组织。

外壳要喷漆，能一起安排吗？

答：喷涂通常由专业单位完成，能否安排、由谁负责，按本单评审并写进订单。

只有三维模型，能报价吗？

答：可先评估报价资料是否充分，但孔位公差、材料和边角要求需要二维图纸或说明补充。
