杭州相控阵天线样机要几套TR组件壳体，精密零件加工能做吗？

【本文摘要】可以按图评审。本篇讨论采用独立金属壳体的发射接收组件（TR组件）方案，腔体可按电路布局分区；相控阵架构与封装方案存在差异，不能套用每个单元必配独立铝壳的结构。样机研制、改版或小批验证时，每次只要几套，属于精密零件加工。定做前要说清四项：腔体和隔墙尺寸以哪版图纸为准，连接器孔和安装孔怎样标注，盖板和底面平面度怎样写，表面处理由谁确定。设计方组织电性能与热验证；加工方仍应评审资料，并承担约定的材料、加工和交付质量责任。杭州精密零件制造面向杭州及周边的通信、雷达和精密零件加工需求，具体材料和工期以本单评审为准。

一、采购场景：先确认阵面构型和组件版本

卫星通信终端、雷达和通信设备研发单位做相控阵天线样机时，阵元、组件及壳体的对应数量由具体架构决定；研制改版时先核对电路、封装和接口资料，再列明当版所需数量与版本。现成壳体、定制及批量工艺的费用应按同条件比较，不预设单一方案一定划算。

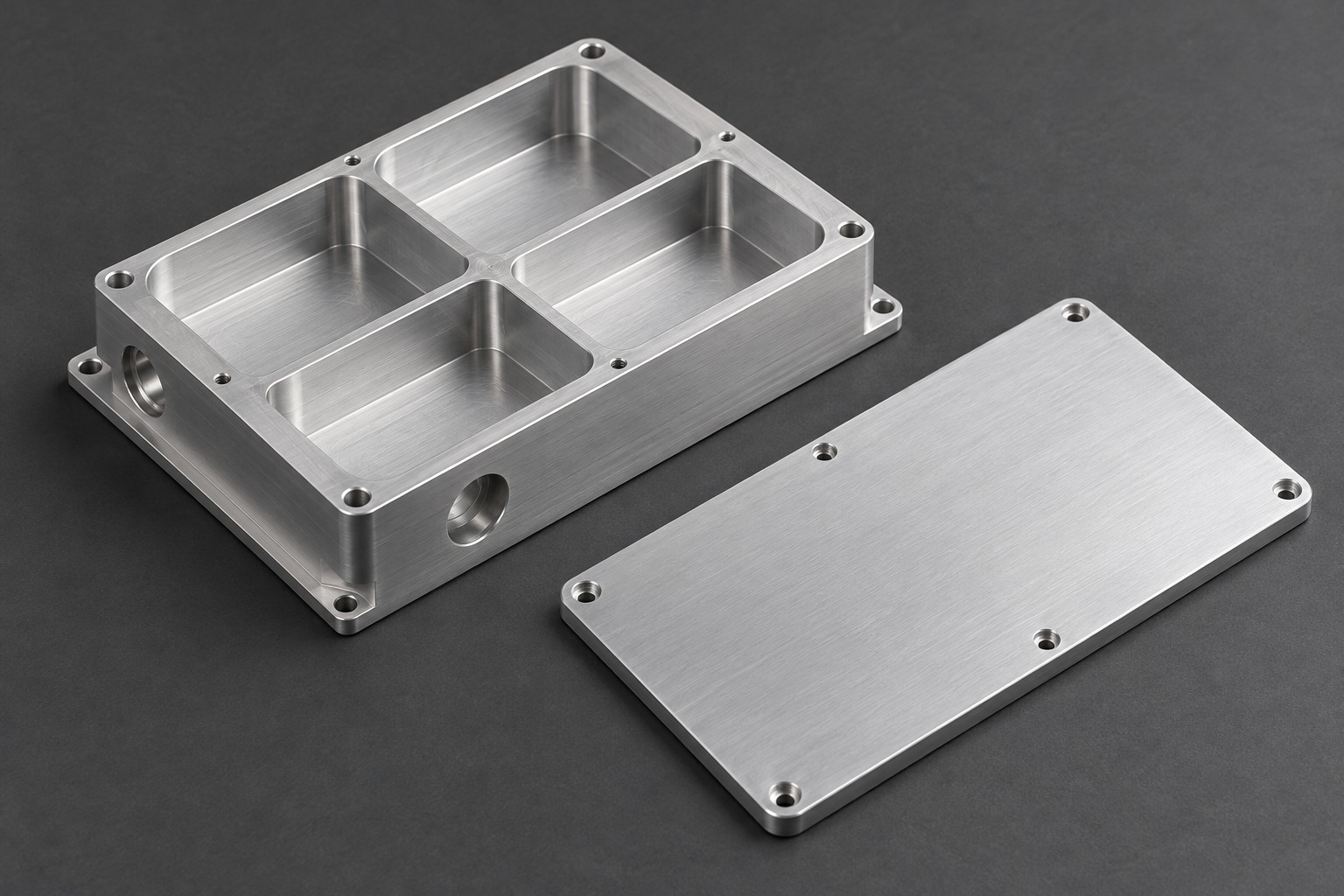

判断：铝合金TR组件壳体可以用CNC加工。它和一般铝合金外壳不同在三点：小腔多、隔墙薄，加工时容易变形；连接器孔和安装孔位置要和天线阵面对齐，偏了就装不上；盖板封装面和底面要平，影响密封和散热。

二、定做前要说清的四项

腔体和隔墙：腔体深度、隔墙厚度和圆角，以设计方受控图纸为准，改版时图纸版本写清楚。

连接器孔和安装孔：射频连接器安装孔、定位孔和螺纹孔的位置和公差，按连接器厂家资料和阵面布局标注。

平面度：盖板封装面和底面的平面度、粗糙度由设计方确定，标在图纸上，并说明在什么状态下复核。

表面处理：导电氧化、镀镍、镀金等由设计方根据电性能和封装工艺确定，能否承接按本单评审。

三、几类零件的关注点

型腔与外壁的加工顺序应结合支撑、卸载复核与处理后尺寸评审，不把一种路线套用于所有薄壁壳体。

四、图纸保密和外协怎样约定

相控阵天线的图纸往往涉及客户的核心设计。《民法典》第七百八十五条规定，承揽人应当按照定作人的要求保守秘密，未经定作人许可，不得留存复制品或者技术资料。保密范围、图纸回收和电子文件删除方式，可以在订单或保密协议里写明。

同法第七百七十二条规定，主要工作原则上由承揽人以自己的设备、技术和劳力完成，但当事人另有约定的除外；将主要工作交由第三人完成的，应当就该第三人完成的工作成果向定作人负责，未经定作人同意的，定作人也可以解除合同。主要和辅助工作不能仅凭工序名称划分；辅助工作还应结合第七百七十三条确认成果责任。外协范围、保密及本单要求的同意程序应事先约定，不把加工方的主工作责任一并转给外协方。

五、工程评审与验证建议

以下为工程评审建议，不代表某一订单的执行结果。

先做几件：先核对几件腔体、连接器与盖板的几何关系，由设计方按方案组织适用的封装、电性和热验证，按约定节点放行后续；试装贴合不代表电磁屏蔽或散热性能已通过。

防变形：薄隔墙的加工顺序、刀具和装夹方式由加工方评审，减少隔墙变形，必要时分粗精加工两步完成。

平面度复核：按交付成品状态及约定的支撑、紧固与方法复核盖板面和底面；镀层及配合尺寸须处理后再核对，约定记录随货提供。

洁净包装：按约定清洁工艺去除腔内切屑与油污，使用与封装工艺相容的包装单件存放，避免腔体和封装面磕碰。

六、采购检查清单

1. 腔体和隔墙以哪版图纸为准；
2. 连接器孔和安装孔是否按厂家资料标注；
3. 盖板面和底面平面度、复核状态是否写明；
4. 表面处理由谁确定，能否承接是否已评审；
5. 保密范围和外协工序是否约定；
6. 包装方式和随货记录是否约定。

适配的加工方应能对薄隔墙变形和密集孔位给出评审意见，主动提出外协工序，并按约定方式保密和包装。

七、决策结论

杭州相控阵天线样机要几套TR组件壳体，可以按图做精密零件加工，关键是腔体和孔位以受控图纸为准，平面度、表面处理、保密和外协写进订单。下一步：整理壳体图纸和连接器资料，再询价。杭州精密零件制造可按图纸评审杭州及周边的TR组件壳体精密零件加工需求，联系电话177-0621-7614。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

常见问题

一版只做十几件壳体，能做吗？

答：可以按图纸评审。件数少时准备费用分摊较集中，实际价格按同条件报价核对，壳体和盖板可以一起询价。

壳体要镀金，能一起安排吗？

答：镀金通常由专业单位完成，能否安排、由谁负责，按本单评审并写进订单。

可以签保密协议吗？

答：可按需求评审保密协议。保密范围、图纸回收和文件删除方式可以在协议里约定。

加工方能测电性能吗？

答：隔离度、驻波及热性能按部组件与系统的适用方案组织验证，专项测试能力需另核实；几何交货不等于通过电性测试，加工方仍按约提供材料、表面及尺寸记录并承担交付责任。

只有三维模型，能报价吗？

答：可先评估报价资料是否充分，但腔体公差、平面度和连接器孔要求需要二维图纸或说明补充。
