杭州非标零件加工下单前，需要确认的7项图纸信息

2026-10-17 知识分享

【本文摘要】杭州非标零件加工的报价差异，常常不是来自同一种工艺的单价，而是双方理解的交付范围不同。图纸、模型、材料和验收条件如果没有统一，小批量也会产生反复确认。本文从莱图加来图评审角度列出七项下单信息，帮助采购与工程人员建立一致的任务边界，不提供无依据的价格和交期承诺。

截图、模型和旧版样件可以帮助理解需求，但不应自动成为完整生产依据。建议把用于初步评估的资料与正式受控资料分开：前者用于识别结构和工艺路线，后者用于确认材料、尺寸、技术要求和验收责任。口头沟通形成的变化，也应回到明确版本或书面变更中。

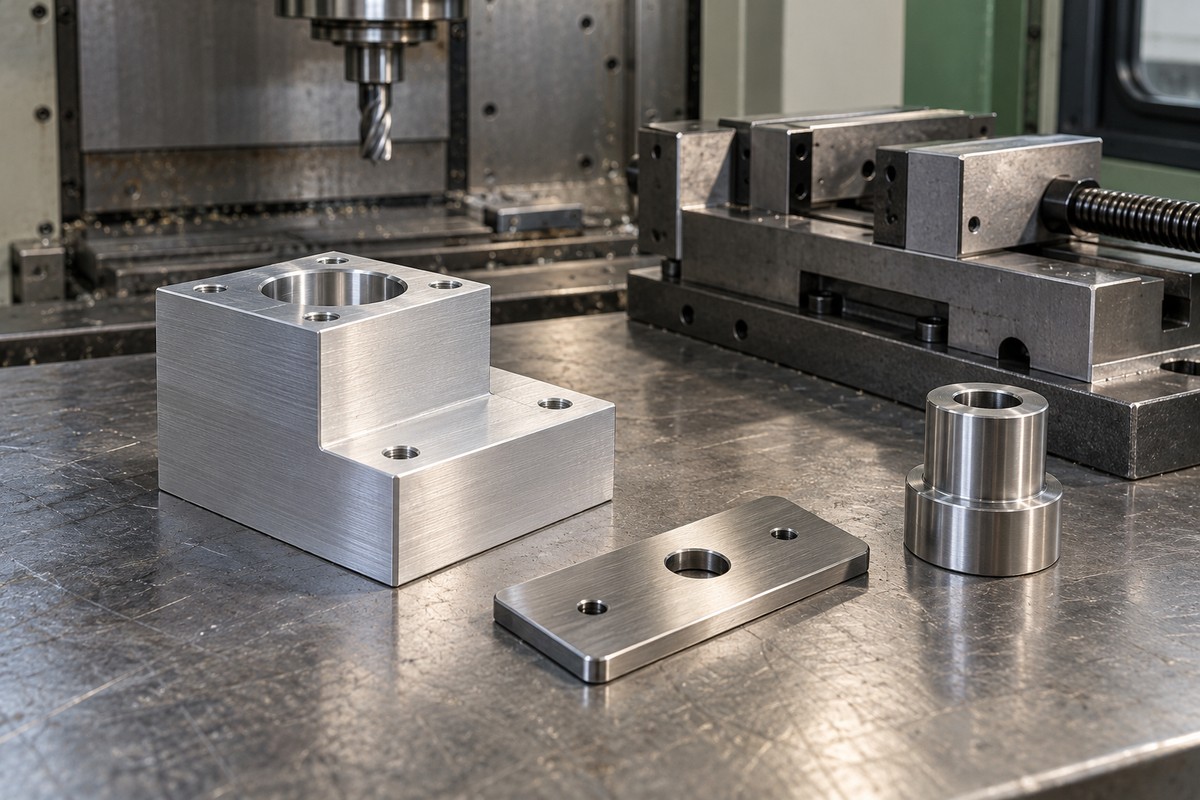

莱图加公开服务范围包含数控铣削、数控车削、钣金及表面处理等方向，因此本文讨论这些业务中的图纸评审问题，不扩展为对任何具体设备能力的保证。[来源：莱图加公开加工服务目录] 配图为新生成的工艺主题示意，不对应真实客户项目。

1. 图纸和模型版本。核对文件版本、发布日期和变更说明，明确二维图与三维模型分别承担什么作用。若两者出现孔位、轮廓或技术要求差异，应先指定采用的依据，而不是让编程人员自行选择。一个订单包含多个相近零件时，还应避免借用另一件的旧版模型。

2. 材料牌号与供货状态。材料名称之外，还要确认适用的供货状态、毛坯形式及替代边界。采购写“铝件”而图纸写具体合金时，不能据此随意换料；由用户提供毛坯时，也应说明已有加工面和可用余量。资料不一致应先澄清，不靠外观颜色判定材料。

3. 关键尺寸与装配基准。说明哪些孔负责定位、哪些孔仅供紧固，哪些面与配合件接触。关键关系应能在受控图纸中找到依据，不宜只在聊天中强调“装起来合适”。对相互影响的孔位和安装面，应一起评审加工及检查方法，而不是逐个尺寸孤立判断。

4. 螺纹、孔槽与边缘要求。螺纹规格、有效深度、盲孔底部空间、孔口修整和长槽端部形状都可能改变工序。提供模型不代表已经说明所有螺纹属性；去毛刺也不意味着任意扩大倒角。涉及装配接触的位置，应明确允许修整的范围，避免为了外观改变有效轮廓。

5. 表面处理与保护区域。明确处理种类、外观面、遮蔽区域和处理后的验收尺寸。若存在颜色或纹理方向要求，宜给出双方认可的判定方式。表面处理不是单独附在订单末尾的一句话，它可能影响前道余量、挂装、清洗和包装，应在报价阶段共同讨论。

6. 数量、变更与交付方式。区分一次性研发散件、分批交付和预计重复采购，说明首件确认是否需要等待。设计尚在变化时，建议明确冻结节点及在制件处置方式。交期应根据材料准备、编程装夹、加工、处理和复核逐段评估，不能仅凭件数承诺固定天数。

7. 验收方法与交付资料。对重要项目说明检查状态、适用量具、首件确认范围和记录形式。约定包装分隔、标识及配合面保护，避免尺寸合格却在运输中碰伤。只有明确什么资料需要随件交付，才能比较不同报价的实际范围，而不是单看一个总金额。

收到资料后，可先按“已明确、需要确认、会影响工艺选择”三类整理问题，再形成一份集中反馈。能够从受控资料直接判断的事项不反复追问；会影响材料、装夹或验收的事项，则在生产前完成确认。这样做的重点是减少理解偏差，不是把风险简单转给用户。

接下来应把关键基准、工序转换、表面处理节点和复核项目对应起来。若某个孔需要在换面后加工，就应提前安排定位和验证方法；若关键尺寸处理后验收，就应评估前道控制及复测条件。评审结论需要与报价范围一致，不能在内容介绍里承诺未经过项目核实的能力。

杭州精密零件加工和杭州散件加工需求都适合采用同一版资料询价。建议同时核对是否包含毛坯、编程工装、表面处理、首件等待、尺寸复核及包装。供应商提出补充问题并不一定代表响应慢，应判断问题是否直接影响生产与验收；没有问题也不等于资料已经完整。

首件确认通过后，后续变更仍需更新依据。特别是孔距、螺纹、材料和处理方式发生变化时，应评估对已备材料和在制件的影响，保留变更前后的记录。这些属于项目管理建议，不代表某个具体订单已经执行或已经取得效果。

只有三维模型可以询价吗？可以先评估几何和大致工艺，正式生产前再明确材料、公差及技术要求。

旧样件与图纸不一致听哪个？应由需求方指定受控依据，不能让加工方自行认定样件就是合格标准。

七项信息都要写成长文件吗？不必，清楚且可追溯即可；简单零件也应保留版本和验收范围。

小批量可以省略首件确认吗？是否需要等待确认要按风险约定，但不能因此省去必要的首件检查。

现在能否直接确定交期？要在资料、材料、工序和产能条件核实后确认，本文不提供统一天数。

参考来源

· 莱图加公开加工服务目录，用于核对业务范围；七项清单和任务组织方法为本文工程评审建议。
