杭州大孔四槽安装板采购：先看大孔单价，还是把侧孔一并评审？

【本文摘要】这款安装板同时带大圆孔、四个短长圆槽和窄边侧孔，大孔两面的孔口形态不同。采购若只按大孔单价比较，容易没有说明槽组、侧孔与接触面的定位衔接。杭州精密零件制造依据受控模型提出工程建议，建议先统一整件接收范围，再拆分加工报价。本文不是本站订单复盘，不宣称本地实体工厂；客户与项目信息保密，生成图仅供结构展示，非成品实拍。

从实际结构确定采购评审范围

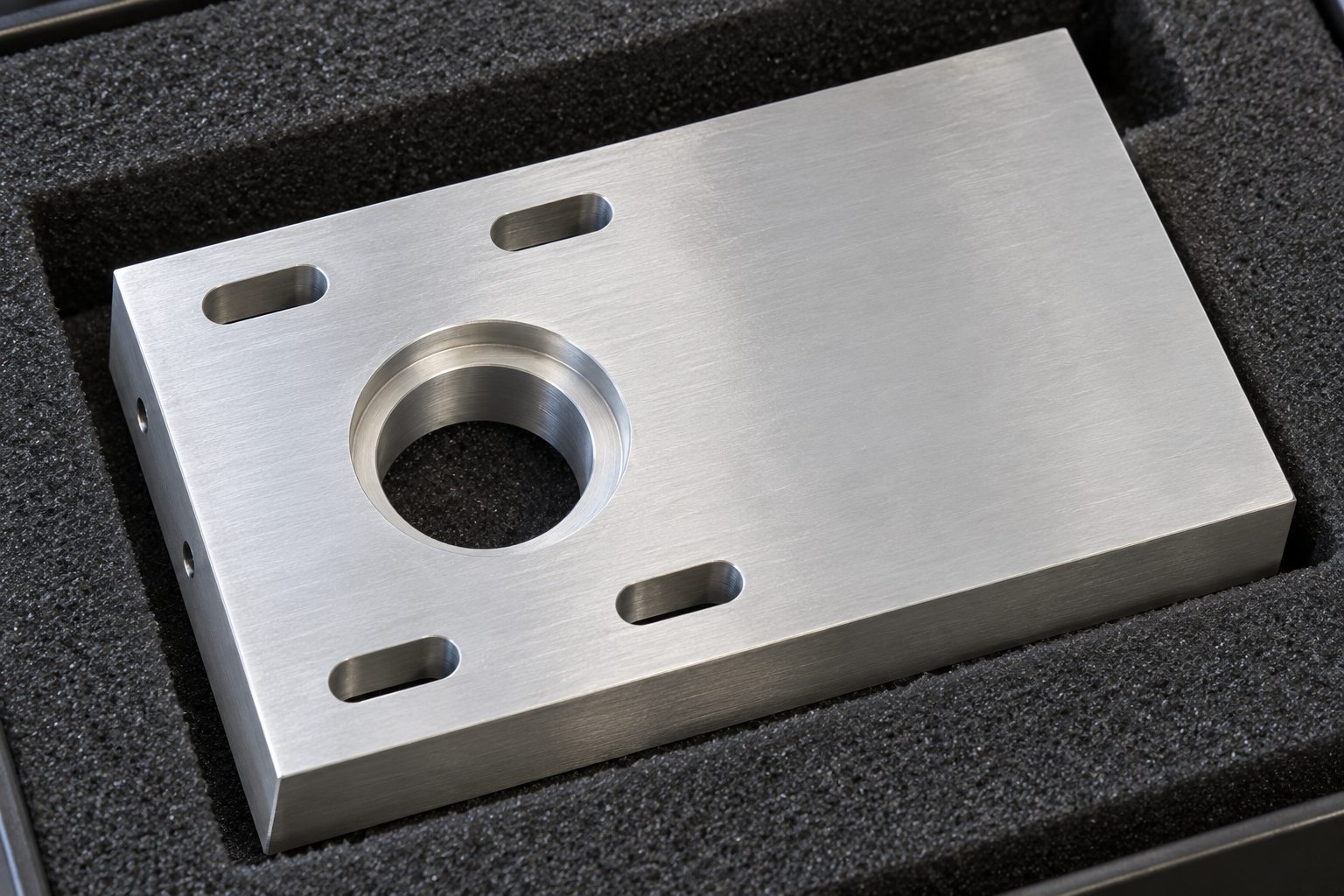

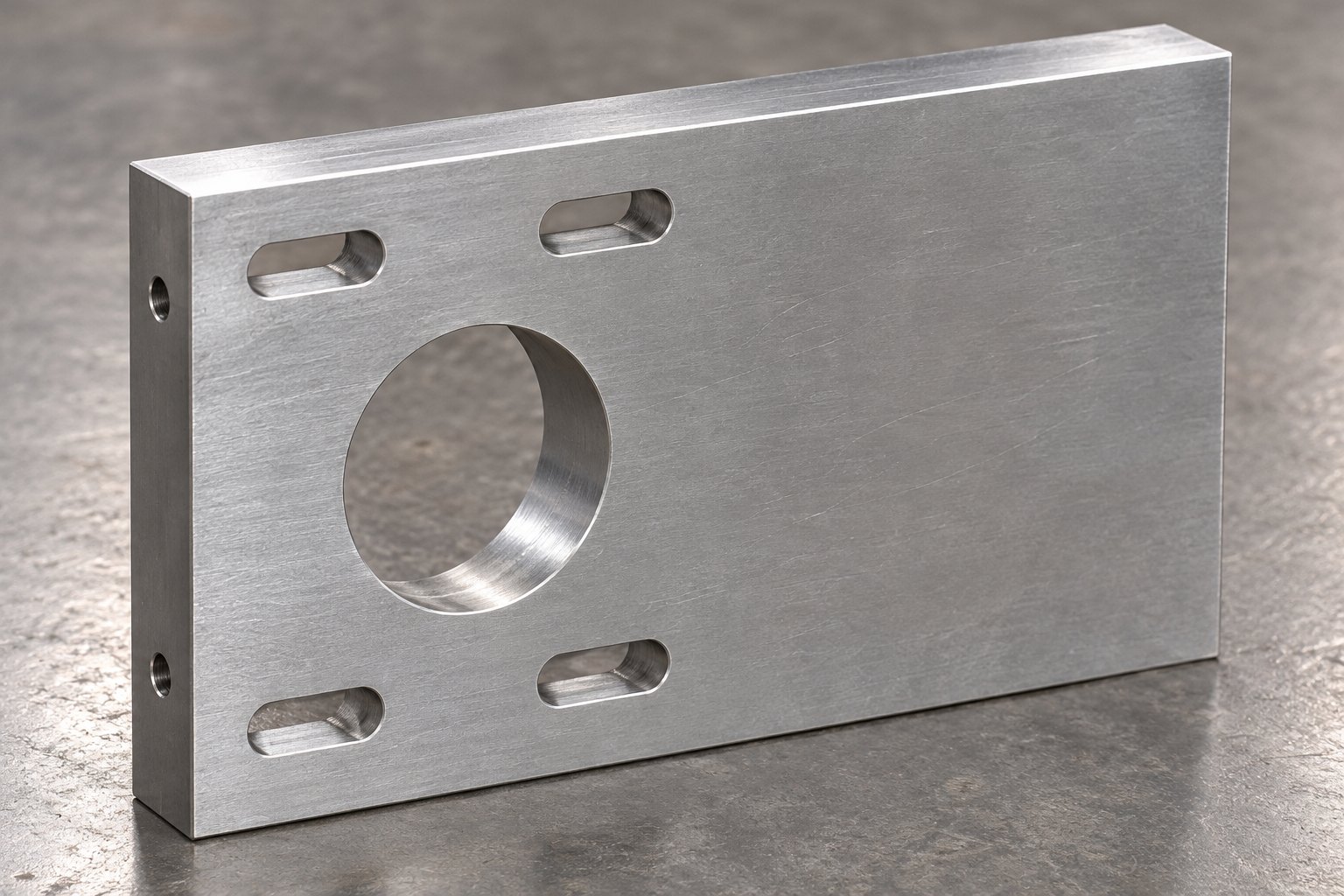

本次实际导入模型名义包络约14×120×80毫米，为较厚矩形板结构。大面带一个大圆形贯通开口及四个短长圆槽，大孔在一侧孔口可见环形层级，邻接窄边可见两个圆形侧孔。[来源：受控STEP模型名义几何与本次多视图核对]

大孔可能用于穿过配套部件或形成某种安装接口，长圆槽也可能参与位置调整，但这些用途均需项目资料确认。不能根据模型文件名称指定传动方式，也不能把孔口层级直接解释为某一轴承型号、配合等级或已确认安装面。

采购面对的选择，是供应商只完成若干孔槽，还是同时负责说明这些区域如何对应整件接收。单项加工可以分开安排，但各项记录必须能够放回同一板件的方向和基准关系中解释。

图纸可见数据摘要

其余尺寸、公差和工艺要求按受控图纸与试制评审确认。模型数据不代表实际生产测量、材料或孔口技术限值，配图表面质感不作加工结果证明。

为什么侧孔应在询价阶段一起看

大面孔槽与窄边孔需要不同的接近方向，供应商应解释换向时如何保留已经建立的定位关系。若先按大孔评估能力，后续再补充侧孔，原报价可能没有覆盖换向准备、边缘处理和关联复核，不利于同范围比价。

这并不表示所有特征必须一次装夹完成。采购不应无依据指定一次成形或某类设备，而应关注每次工序交接时有哪些可用定位面、哪些结果需要保留，以及后续如何重新确认。路线可以不同，成品接收目标应一致。

难点一：孔口层级和板面方向应先明确

模型中大孔一侧有环形层级，另一侧形态不同。工程评审应明确两面的名称和观察方向，说明相关接触面是否参与定位。生成图能够帮助解释结构，却不能提供层级深度、公差或表面要求。

建议加工方在方案中说明正反面如何识别，翻面后依据怎样延续，以及孔口处理是否会影响接触边。若报价包含大孔加工但没有区分两侧处理，采购应要求补充范围，不用一个通孔单价自行推定环形层级已经包括。

板面与窄边也不能只按外观划分重要程度。若实际装配使用窄边定位，则侧孔与该边关系可能更需要关注；若使用大面承靠，复核顺序又可能不同。具体判断来自装配资料，不由文章替项目决定。

难点二：四槽与侧孔需要回到同一件上复核

四槽分别测量，能够说明各槽的部分形态，却不能自然覆盖槽组相对大孔、外缘及侧孔的关系。建议明确统一方向，说明分项结果怎样对应整件，避免不同工序各用自己的摆放方向记录后无法关联。

窄边孔附近的工具空间、夹持接触和孔口处理应提前评审。若要使用辅助定位，应说明接触在哪些区域、是否遮挡后续加工，以及拆下后如何检查。需要的能力是跨面定位与复核解释，不是只列出钻孔设备。

收货时也不宜用四个槽能够装上紧固件，来推定整块板已完成接收。长圆槽是否允许调整、调整后哪些面承靠、实际接触关系是否满足要求，都应由项目资料和批准的复核方式确认。

工程师注意事项与必备加工能力

1. 明确两面身份。需要孔口层级识别和方向对应能力，用受控资料确认大孔正反面及接触范围。
2. 解释换向定位。需要板面与窄边跨工序定位能力，说明支撑、夹紧与释放后的复核安排。
3. 汇总孔槽关系。需要槽组、圆孔及外廓关联检查能力，将各项结果放入同一整件状态解释。
4. 保留接口边缘。需要不同孔口的受控修整与包装能力，分清环形层级、长槽和侧孔边缘，避免取放损伤。

以上为本件需要核验的能力，不表示本站已被证明拥有特定设备或完成过本订单。采购可让候选加工方用当前模型和受控图纸解释一遍交接流程，再比较方案适配性。

怎样形成可比较报价

建议将大孔与层级、四槽、侧孔、跨面复核及包装分别说明。加工方只完成部分工作时，应明确交付状态和剩余项目；若提供完整板件，则说明这些分项如何汇总为成品接收，不能把后续检查隐藏在采购方责任中。

杭州精密零件制造建议先让供应商解释整件的定位与复核，再讨论某个孔的费用。只有把侧孔和槽组纳入相同范围，大孔单价才有比较意义；某一种工序更便宜，并不能单独说明完整交付方案更适合。

常见问题

1. 大孔能通过配套件就足够了吗？

仍需确认孔口层级、定位方向、孔槽关联和项目接收条件。

2. 模型有环形层级就能认定轴承配合吗？

不能。用途、具体尺寸和配合要求需要受控工程资料支持。

3. 四个长圆槽是否都用于调节位置？

这是可能场景，实际用途与允许调整范围由项目确认。

4. 分开加工侧孔与大面孔槽可以吗？

可以评审，但应说明跨面定位、交接状态与整件关联复核。

5. 这些图片能作为实际交货证明吗？

不能。图片依据模型生成，仅供结构展示，非实际成品实拍。

参考来源

· 本次受控STEP模型和多视图核对：支持名义板件几何、大孔层级、四槽及窄边侧孔，客户识别信息保密。
