杭州多孔角形支架采购：两翼分开验孔，能覆盖装配顺序要求吗？

【本文摘要】这款多孔角形支架在两翼分布不同孔组，分开核对各面孔数和孔口，并不能自动覆盖装配时的先后定位与接触要求。杭州精密零件制造依据受控模型提出工程建议，将孔组、两翼关系、检查方向和交付保护纳入同一采购范围。本文不将模型分析写成本站完成的订单实绩，客户与项目识别信息不公开，生成图不是实物交付照片。

本次模型实际显示了什么

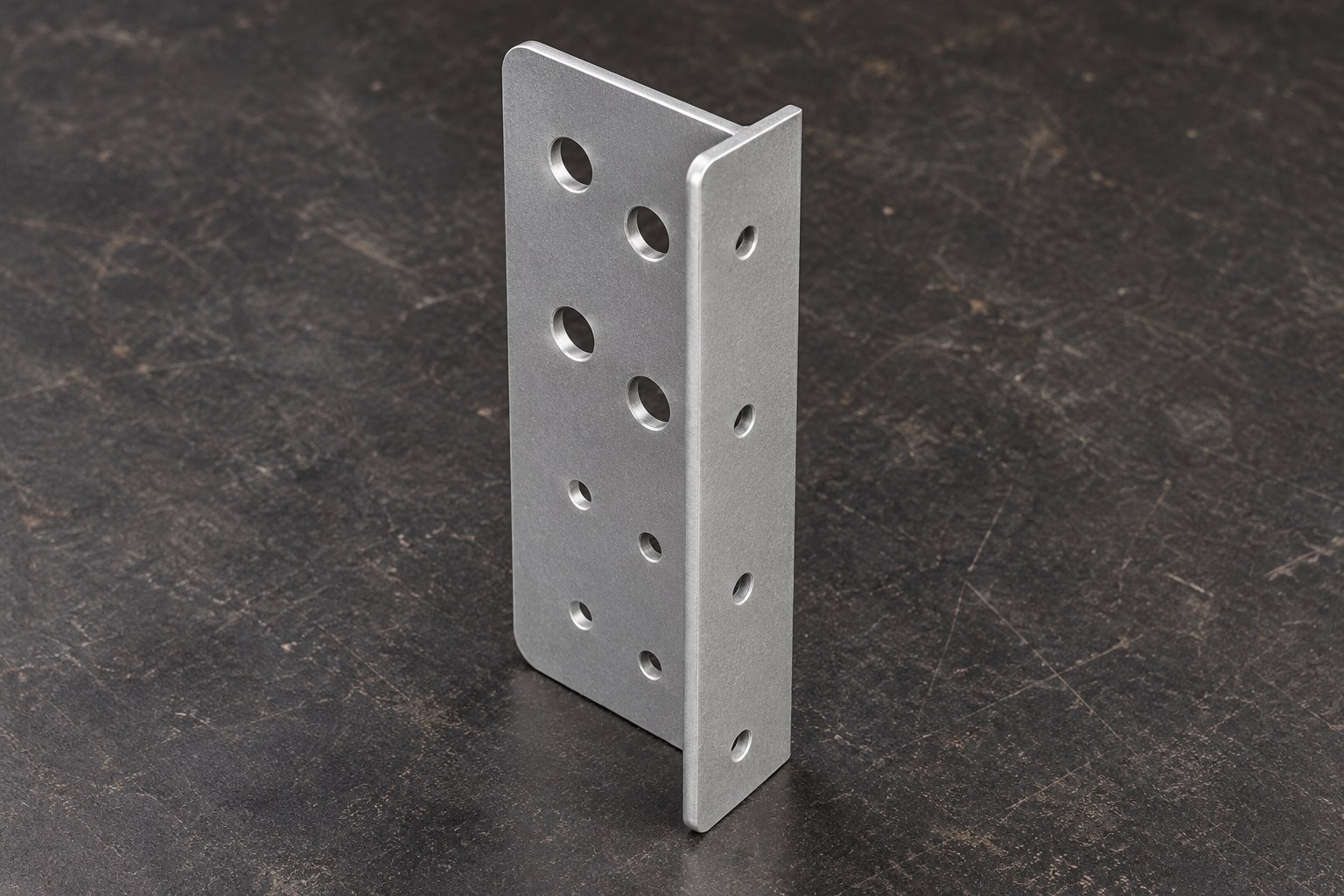

导入模型可见高向延伸的角形结构，两翼宽度不同，外侧端角有圆弧过渡；较宽一翼为双列分组圆孔，另一翼为单列孔组。名义包络约42×32×110毫米，仅描述模型几何，不代表生产实测、公差或材料。[来源：受控STEP模型及本轮多视图核对]

模型孔组沿高度分布，局部孔口大小不同，因此不能把所有孔看成一类接收项目。实际螺纹、沉孔用途及尺寸限值应按受控技术资料确认，不从生成图或零件名称补写。

若两翼分别与不同部件连接，先固定哪一侧、另一侧如何接触，可能影响孔组的实际使用。这里是条件性场景，不能据角形外观认定具体设备用途。本文讨论杭州区域加工服务采购，不据此声称本地实体工厂。

图纸可见数据摘要

其余尺寸、公差和工艺要求按受控图纸与试制评审确认。模型的直角形态不直接作为成品角度判定值，两翼也不预设相同的加工和接收办法。

为什么装配顺序需要在采购阶段说明

两翼分开验孔，能够支持各面部分特征的核对，但如果装配先固定宽翼、再连接窄翼，后续需要的关联与反向固定可能不同。采购应让工程人员说明定位先后、接触区域及允许调整的位置，再请加工方解释如何复核。

同一模型可以采用不同的检查放置方向，所得记录不应脱离状态直接比较。加工方说明以哪一面承靠、哪一面仅提供辅助支撑，有助于采购把两翼的单项工作和整件接收联系起来，而不是只比较孔加工总数量。

难点一：长向角形结构在换向时怎样稳定对应

本件高向尺寸相对两翼宽度较长，方案评审可关注长向支承、端部接触及换向后的方向识别。建议供应商说明加工每一面时的可用接触区域，并解释前后工序如何继续对应原来的孔组与轮廓。

若夹持改变了两翼的相对状态，应区分夹持时记录与释放后的接收状态。吴宝海等2021年综述摘要将装夹与弱刚性零件变形控制联系起来。来源：吴宝海等，《机械工程学报》，2021。这里仅引用定性关系，不宣称本件具有论文中的具体变形或采用了智能夹具。

本公司的工程建议是把单面孔组确认和整件两翼复核安排为相互衔接的工作。若采用形成角形前开孔的路线，应说明之后的关联怎样确认；若采用其他路线，也应说明换向与支撑的连续性，不凭外形决定历史工艺。

难点二：不同孔组不能合并成一项通用验孔

孔组在两翼分布，且模型可见孔口存在大小差别。建议评审时分清各组功能与接收内容，明确哪些用于连接、哪些需要单独对应；实际用途由项目资料确认，不能在缺少依据时将全部孔口写成相同螺钉孔。

供应商可以按不同加工工作分项报价，但应交代这些工作如何回到整件上复核。不能以两个面的孔分别都能插入配套件，就推定两翼接触、端部方向和实际装配条件都已经满足。

如果需要使用配套样件，应说明它代表哪一侧、采用什么安装状态、能支持哪些判断。试装工装也可能存在自身偏差，不能将能装上直接视为全部技术项目已确认；具体接收仍按受控资料与批准范围执行。

工程师注意事项与必备加工能力

1. 说明两翼定位顺序。需要装配关系理解能力，由工程人员确认接触与可调整范围，再让加工方对应复核方法。
2. 评审长向支撑与换向。需要角形长件夹持、方向防混和重复对应能力，核对工序衔接及释放后状态。
3. 区分各组孔口。需要孔组识别与分项检查能力，用受控资料核对大小与位置，不用统一验孔动作覆盖不同要求。

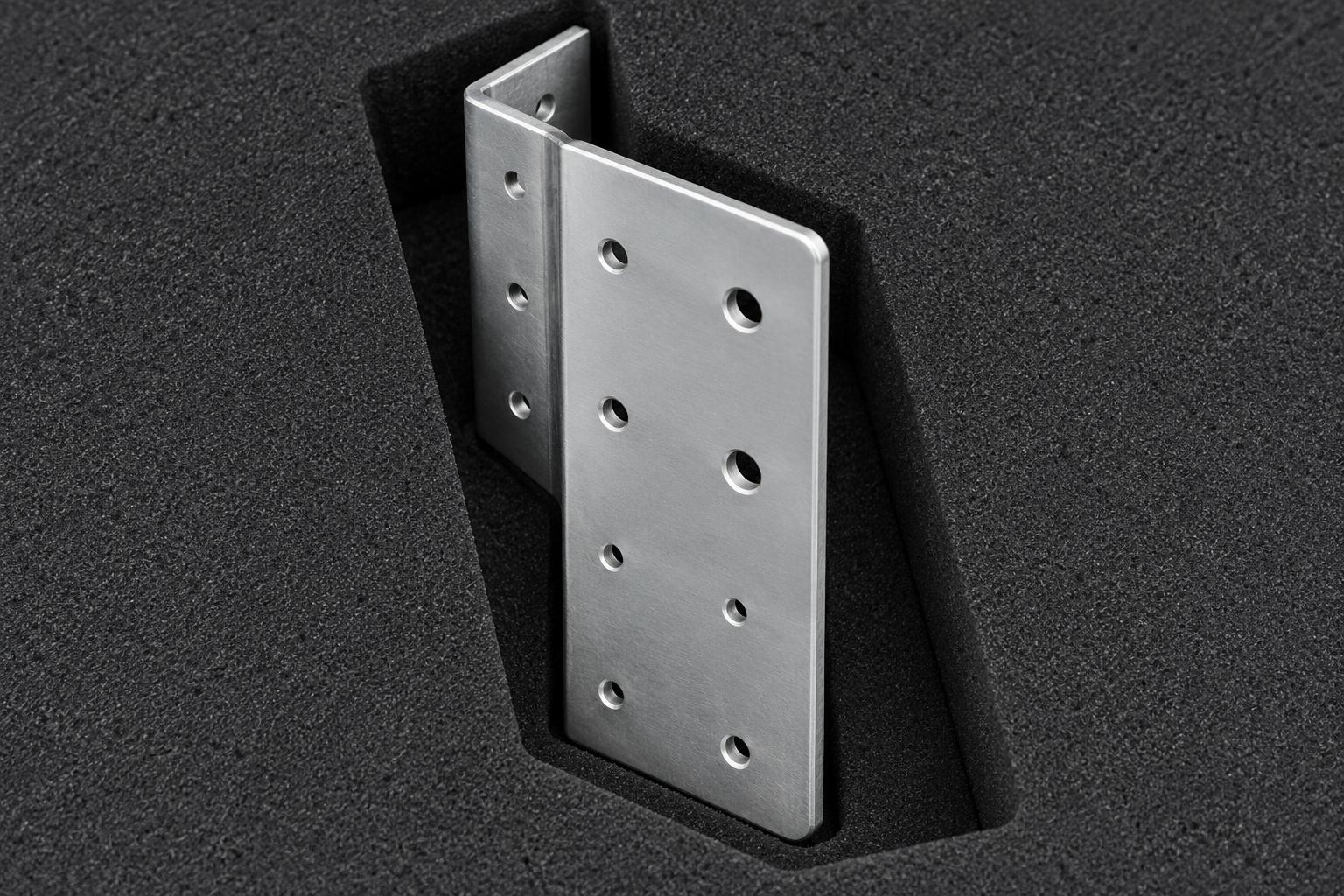

4. 保持两翼和端角状态。需要可控制的修边与包装能力，核对受力接触点，避免叠压或端部碰撞改变交接状态。

这些是本件建议核验的能力，不表示本站已经完成该订单或证实拥有某套设备。采购可要求供应商说明一组实际可执行的复核步骤，而非只提供抽象质量承诺。

采购如何形成可比较报价

建议询价资料同时包含单面孔组、两翼关联、边缘与端角、成品复核和包装范围。若部分配套检查由使用方完成，应说明加工方交出的状态与可用记录，避免把剩余工作藏在单价之外。

杭州精密零件制造建议，先统一成品接收条件，再比较分项价格与供货组织方式。只有两翼方向、孔组对应及实际接触状态能够解释清楚，分开验孔的记录才便于汇入整件判断；这些记录本身不自动覆盖未知装配要求。

常见问题

1. 两翼都能装螺钉，就代表整件能用吗？

不能仅凭这一点判断，还应核对接触、方向和实际装配要求。

2. 多孔角形支架一定采用板件折弯吗？

不能从模型外形确定历史工艺，路线需结合材料、数量和技术资料评审。

3. 检查宽翼后换向检查窄翼可以吗？

可以讨论，但要说明换向基准、支撑状态与两次记录怎样对应整件。

4. 大小孔都能用同一种接收办法吗？

需按各组实际要求确认，孔数或外观相似不能证明接收内容相同。

5. 图片能作为本件表面与角度样板吗？

不能。图片是依据模型生成的结构示意，非实际成品实拍，不提供质量证明。

参考来源

· 本次受控STEP模型与多视图核对：支持名义几何、两翼与孔组结构，原始资料保密。

· 吴宝海、郑志阳等：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，《机械工程学报》2021，57(17)：21—34；只采用官方摘要的装夹与变形控制定性背景。
