杭州T形大孔挂板采购：正反孔口不同，能只用通孔单价比价吗？

【本文摘要】这款T形大孔挂板的正反孔口与背部台阶需要一并评审，只按一个大通孔计价，容易漏掉孔口层次、顶端孔组和安装接触面的关系。杭州精密零件制造依据受控模型提出采购与工程建议，不把模型分析写成本站已完成的加工实绩。本文面向区域加工服务需求；实际安装用途、材料与验收条件由项目资料确认，客户识别信息不公开。

实际看见了什么结构

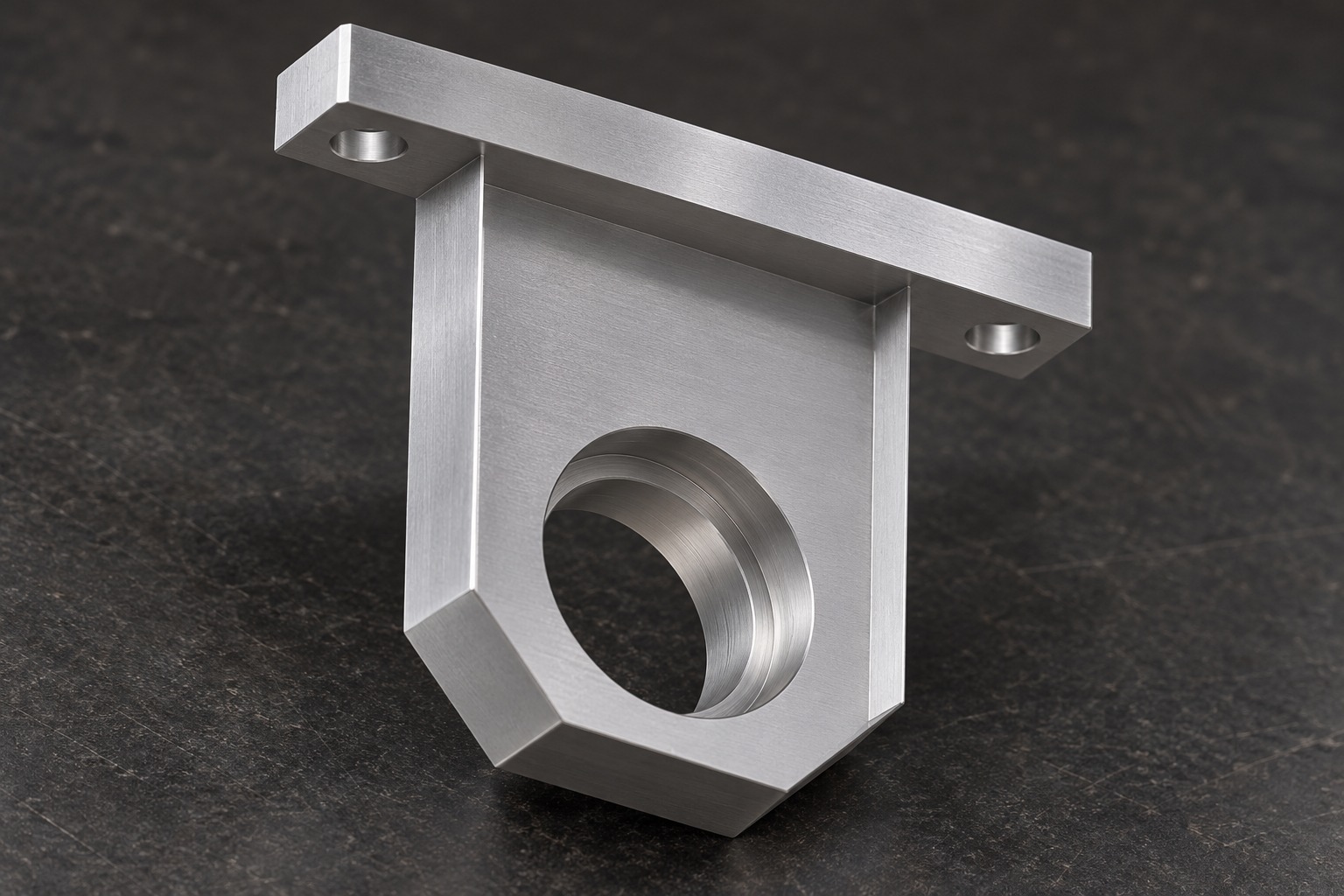

导入模型后，从正反面和上方观察，可见上部宽横梁、下方较窄板身、底部切角及一处大圆通孔；横梁有两个沿厚度方向的孔，大孔两侧孔口可见不同的台阶层次，背部有让位结构。名义包络约60×12×66.5毫米，只反映模型几何，不是生产实测或公差要求。[来源：受控STEP模型名义几何及多视图核对]

若横梁承担安装，大孔用于通过或定位配套件，那么孔口与接触面的关系会影响装配。这里是条件性说明，不把T形外观等同于某种轴承座。采购应让项目工程人员明确配套件、接触位置和检查方向，再让加工方说明完整报价。

图纸可见数据摘要

其余尺寸、公差和工艺要求按受控图纸与试制评审确认；表格不据外观补写材料牌号或配合等级。

为什么孔能通过仍不等于范围完整

一个配套件能够穿过大孔，只能说明某项试装动作可完成，不能同时证明两面孔口、背部让位和横梁孔组都符合接收要求。如果一侧孔口承担端面贴合、另一侧用于让位，检查内容和方向应分别确认。反过来，也不能仅凭孔口有台阶就宣称具有特定承载或定位性能。

采购可要求加工方在内部评审资料中分清观察面、安装面和孔口层次，并说明哪些尺寸独立复核、哪些关系一起确认。正式询价附件保持版本一致，不能用正面截图替代完整模型与技术要求，避免漏掉背部工作。

难点一：宽横梁与窄板身的定位衔接

横梁与下部板身宽度不同，选用的夹持区域会影响工具通道和可检查的面。建议让加工方说明先建立哪些可用面，后续换向怎样传递定位关系，以及背面让位加工后还有哪些区域能稳定支撑。不同路线可以比较，但应把必要准备和换向复核纳入，而不是只比较切削时间。

本公司工程建议是，在完整外形、孔组和大孔之间建立清楚的工序交接项目。若加工方提出以另一个面定位，需要解释该面与安装接触区的关系，并用受控资料说明如何复核。这里是方案评审，不表示本件已经按某条路线生产，也不承诺未经核实的工艺能力。

难点二：正反孔口和背部台阶的接收

普通通孔报价可能只覆盖贯通加工，未包含两面孔口层次和背部让位。建议把这些位置明确列为供货项目，让加工方说明各位置的加工进入方向、边缘处理和复核方式。不能把所有台阶都称作倒角，也不能用一把通用量具的单一读数替代全部关联检查。

工信部2026年质量工作通知提出质量要求沿产业链传递。来源：工信部办公厅，2026年。本文仅用作需求交接管理背景，不据此设定大孔精度、孔口深度或检查方法；实际要求仍由受控技术资料确定。

工程师注意事项与必备加工能力

1. 对齐正反方向。需要识别不同孔口与背部台阶的审图能力，内部资料标明视向，复核时不把两面互换。
2. 横梁孔组与大孔关联评审。需要跨工序定位和关系复核能力，让加工方说明孔组、板身与安装区如何对应。
3. 工具进入与支撑分开核对。需要合理换向、夹持和避让能力，确认加工背部时不会占用仍需完成的接触面。

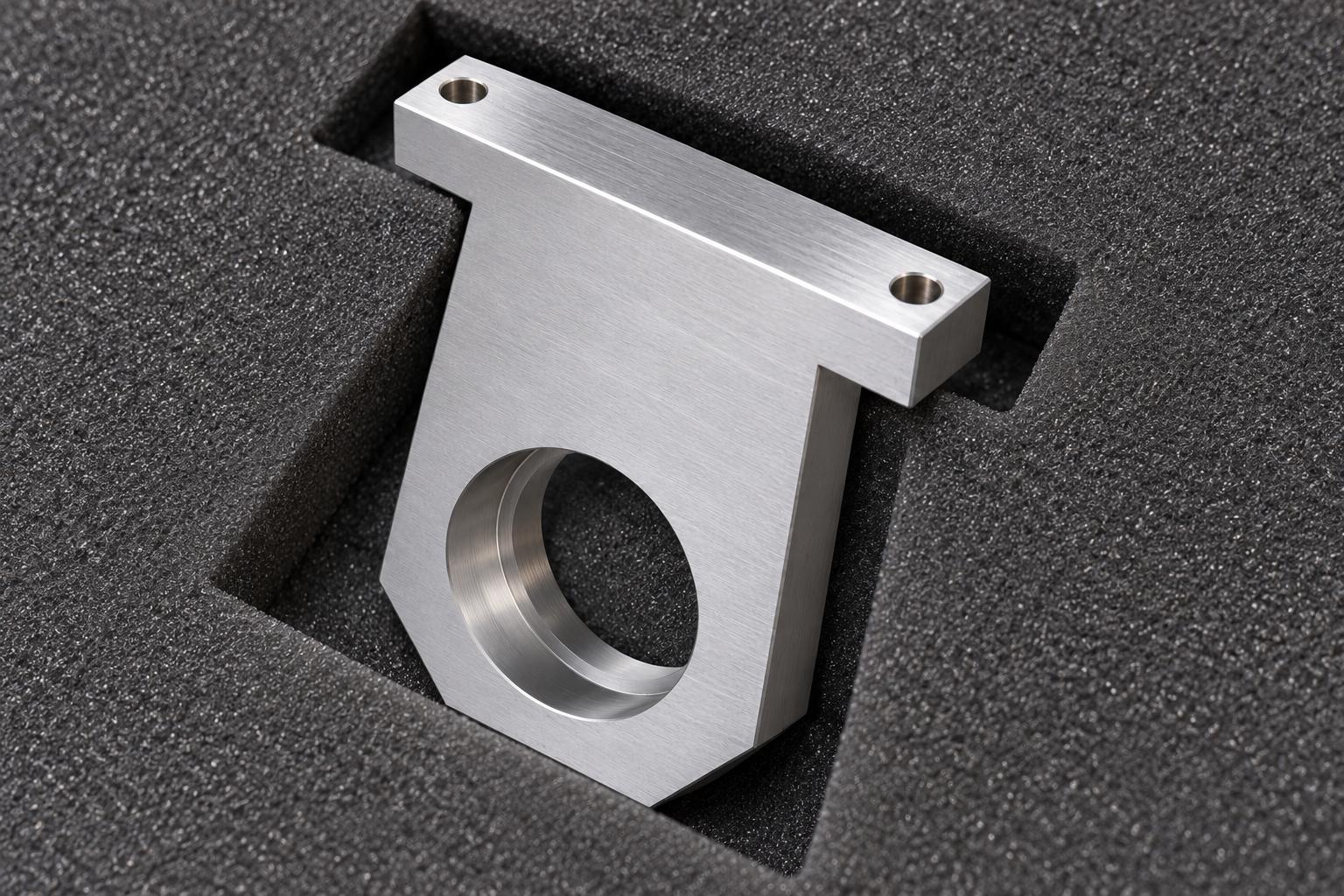

4. 边缘和包装按部位处理。需要孔口修边及伸出横梁保护能力，包装接触区避开功能孔口，到货按约定状态检查。

这些是候选加工方应解释的本件能力，不等于本站已拥有特定机床或完成实际订单。采购评估应看方案与可复核记录如何对应，而不是以设备数量替代技术说明。

怎样比较完整交付报价

杭州精密零件制造建议，将两面孔口、横梁孔组、背部台阶、底部轮廓和相关复核放在同一报价范围中。某些工作由采购方后续安排时，应写清交出状态与剩余工作，再把费用与节点纳入比较。不把未知材料和公差补成默认条件，也不以低价为由略去背面确认。

到货后先核对方向、孔口层次和数量，再依据图纸逐项接收；若需要配套件试装，明确样件与检查条件。图片只能展示结构，不能证明接触、间隙或表面质量。正反范围与交接一致后，通孔费用才可作为总报价中的一项进行比较。

常见问题

1. 两边都能看到圆孔，是否就是同一种孔口？

不一定。本模型两面有层次差异，应分别核对受控资料，不仅比较孔是否贯通。

2. T形外观能否直接认定为轴承座？

不能。实际用途与配套关系需项目资料确认，本文只按可见结构分析。

3. 背部让位是否可以加工后再口头确认？

宜在报价与工序评审中确认，其范围可能影响装夹、接触及后续复核。

4. 配套件可以通过大孔，是否能省去其他检查？

不能。试装只覆盖约定动作，孔口、安装面和孔组仍按本单要求复核。

5. 图片是否展示了真实订单成品？

没有。图片为依据模型生成的结构展示，非成品实拍，不作为尺寸、材料或质量证明。

参考来源

· 受控STEP模型及本轮多视图核对：支持名义几何与正反面结构事实，原件不公开。

· 工业和信息化部办公厅：《关于做好2026年工业和信息化质量工作的通知》，2026年；仅作供需质量要求传递的管理背景。
