杭州阶梯薄壁套采购：夹紧时合格，能否作为到货接收状态？

杭州阶梯薄壁套采购，应把加工夹持状态与成品接收状态分开约定。外圆有台阶、内孔贯通且壁较薄，同一处测量在不同支承或接触条件下，含义可能不同。杭州精密零件制造建议比较报价时同时核对夹持、内外圆复核、孔口清理和包装保护，不能把夹紧时的一组数据直接解释为到货结论。本文为受控模型结构分析与工程建议，不是本站订单实绩。

模型结构与采购判断

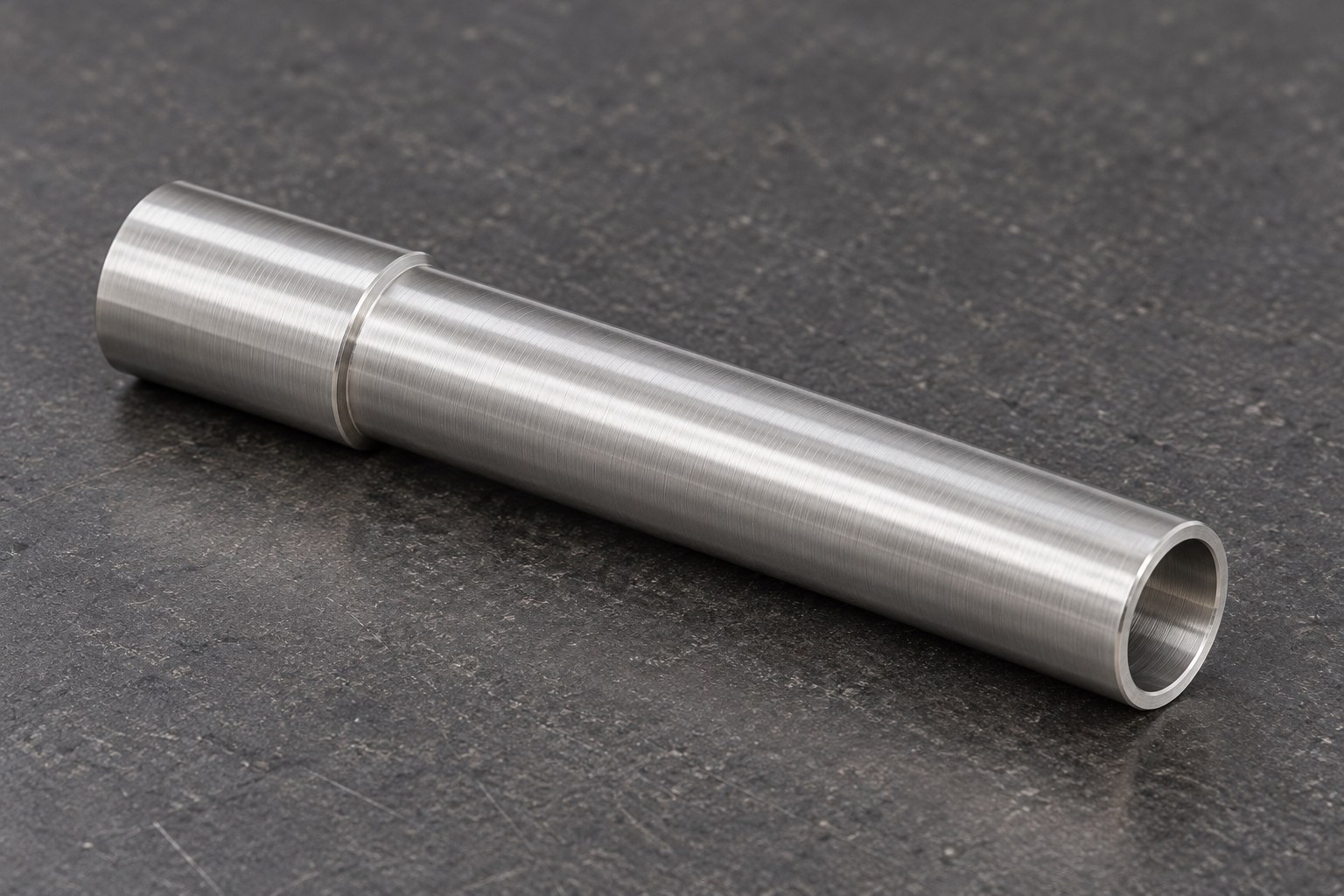

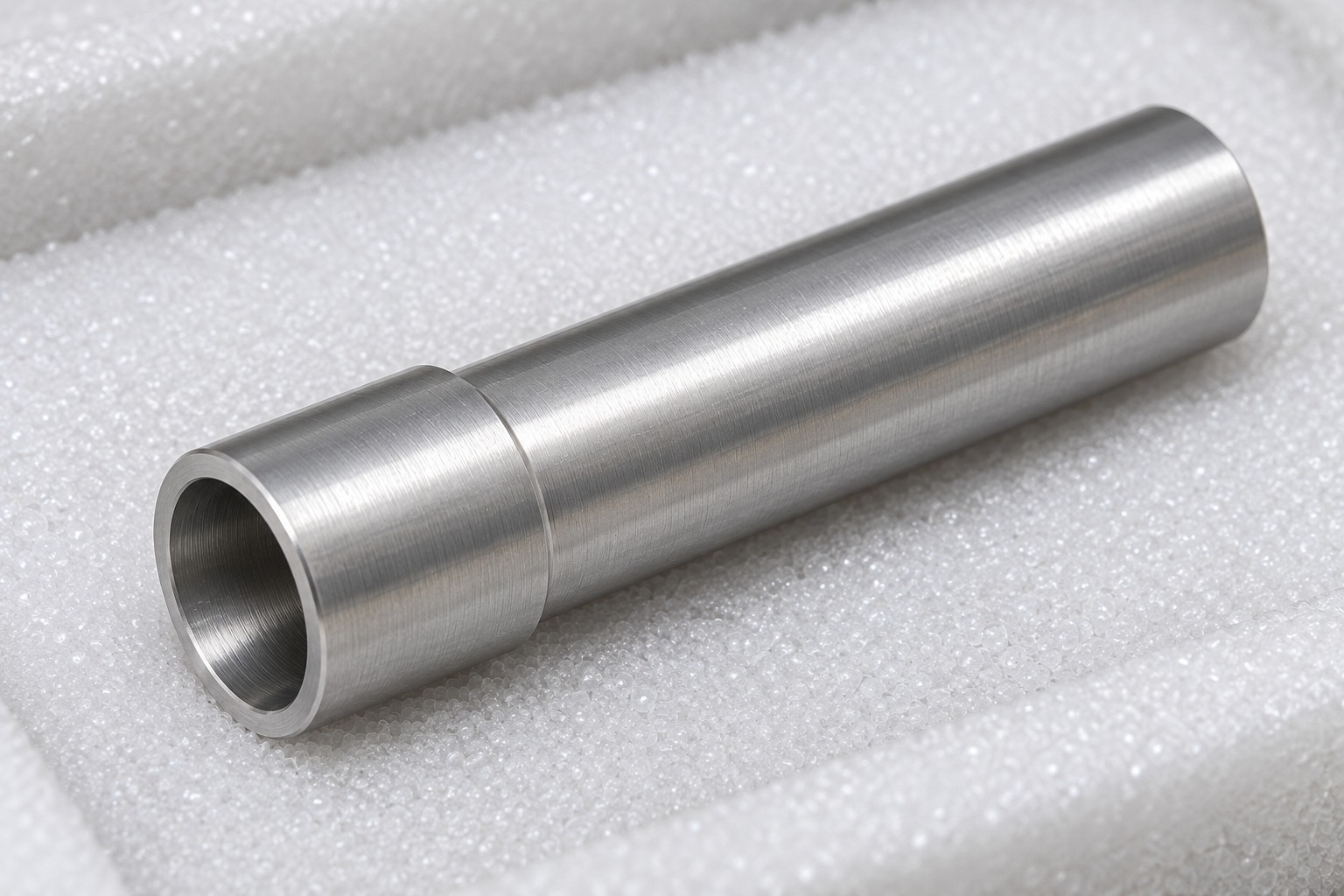

实际导入模型后可以看到，一段较长的圆筒外圆与较短、略大的端部外圆通过台肩相接，轴向内孔两端开口。模型名义总长54.5毫米，包络直径12毫米。它说明长径比例及外圆段落，不作为公差、材料或成品实测。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

采购需要判断的不是加工方是否说“薄壁件能做”，而是对方如何说明夹持、加工与复核的对应。若报价仅列外圆、内孔和总长，却不说明用什么状态形成成品记录，采购方到货后采用另一种接触方式，双方可能无法直接比较。应在询价中把接收条件列为工作范围。

图纸可见数据摘要

数据来自只读导入和多视图查看的受控模型，金属颜色只是公开生成图的展示效果，不用于确认实际材料。[来源：本次核对的受控模型，原件保密。]

配合关系应由设计资料决定

若内孔用于与轴配合，或台肩用于轴向接触，应由设计方说明相应要求；模型外观本身不能证明它属于哪种设备或承担哪种功能。采购可要求加工方解释内外圆、台肩与端面的关系如何进入复核，不宜仅用一根能插入的配合杆作为全部接收依据。

试装与独立尺寸观察也应分开记录。使用配合件时，确认其版本、状态和插入方式，不用施力装入后的现象掩盖原始状态。若项目要求配对供货，应明确配对标识与数量关系；若要求互换，则需要对应的接收安排，不能从一次试装推导所有件都可互换。

难点一：夹持力与成品状态不能混写

建议加工评审说明接触区域、夹持长度、支承方式及释放后的复核安排。薄壁区域可能对局部受力敏感，但本文不给出通用夹紧力或切削参数。采购应关注方案是否解释风险与验证，而不是要求所有供应商照搬某种夹具。

成品复核应避免把零件强行压到某种预期形状后记录结果。若接收方法需要特定支承或装配约束，应由双方事先确认，并在记录中说明。发现夹持与释放状态数据不同，先核对方法、测点及零件状态，再讨论工艺调整，不把某一状态先验地当作正确答案。

难点二：台肩与孔口要有独立交接边界

台肩让外圆不再只有单一段落，报价与记录应能对应长段、短段及接触端面。建议先确定图纸基准，再评审工序衔接和换向；不能因为外形接近普通套管，就省略台肩位置和端面关系的确认。具体加工路线需看材料及本单条件，本文不推定历史工序。

贯通孔的清理还应考虑两端孔口和内部残留。建议在修整后检查是否引入边缘损伤，并按约定确认清理状态。不要为了让配合件更容易插入而随意扩大孔口，也不要以生成图中的亮边解释成某个倒角尺寸。加工、清理和包装应衔接，避免完成复核后再次无保护混放。

工程师注意事项与必备加工能力

1. 受力控制能力：应能解释薄壁支承与夹持区域，并在释放后复核，不能只交夹具内的结果。
2. 几何对应能力：应能区分内孔、两段外圆、台肩及端面，把复核项目对应到同一受控版本。
3. 孔口清理能力：应能观察两端及内孔，说明修边和清理范围，处理后复看相关配合区域。
4. 接收复现能力：应能与采购方统一支承、测点和试装条件，包装时保护薄边与端面，并保留状态记录。

四项属于本结构需要核验的能力，不表示本站已为该模型完成加工、拥有某种专用设备或取得特定精度。

接收与采购决定

全国标准信息公共服务平台列示现行推荐性GB/T 18779.1-2022，其主题是按规范验证合格或不合格的判定规则。本次仅核实目录，不据此给本套件设置公差或判定公式。来源：全国标准信息公共服务平台，GB/T 18779.1-2022目录

杭州精密零件制造建议询价时同时附上关键关系和接收状态。能够解释夹持与释放、内外圆与台肩、清理与交付的方案，更便于核对完整范围；只提供一句“尺寸保证”的报价，还需补充确认。包装保护不代替成品复核，地域服务表述也不作为杭州实体厂址证明。

常见问题

在夹具上测量没有问题，就能直接接收吗？

应核对合同规定的接收状态。加工过程检查和到货成品确认对象不同，不能自动等同。

用配合轴试装，能否省去内外圆复核？

不宜直接省略。试装范围和几何接收应分别明确，配合件状态也需核对。

外圆只有一点台阶，是否可以按普通套管报价？

应确认台肩、各外圆段和端面的工作范围，名称相近不代表加工与复核内容相同。

孔口稍微放大，是否有利于减少装配争议？

未经批准不应修改。应先核对受控要求及差异原因，再由有权限人员决定处理方式。

图中银色能证明这是某种金属吗？

不能。生成图只展示结构，不证明材料或交付状态，采购按受控资料确认。

参考来源

· 本次受控模型：实际导入与多视图核对，名义几何不等于成品实测，原件及内部编号保密。

· 全国标准信息公共服务平台，GB/T 18779.1-2022目录：仅支持名称、主题和现行状态。
