杭州四孔槽纹薄板采购：普通开槽报价，能覆盖孔槽交界和薄区复核吗？

2026-10-23 技术干货

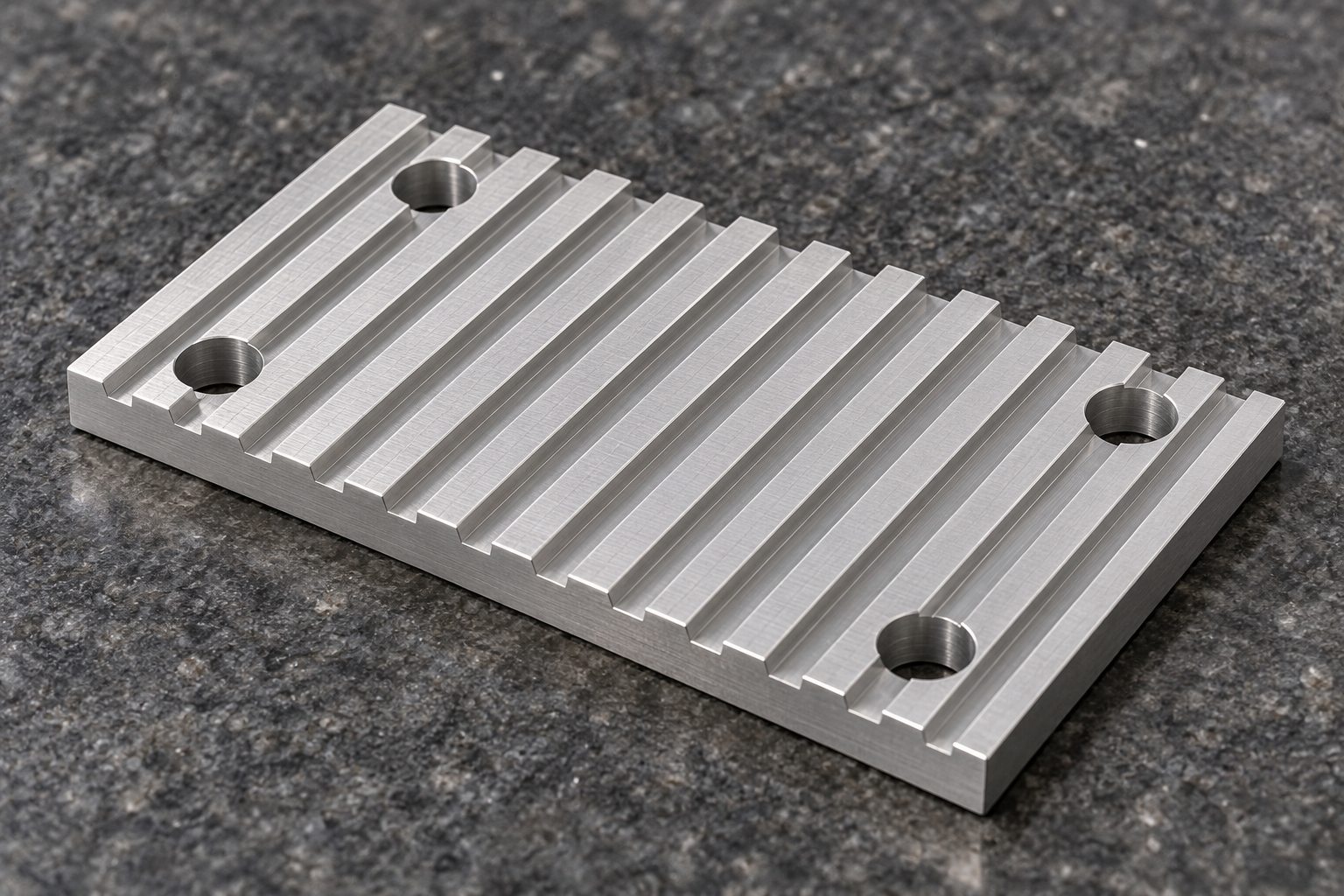

这款小薄板一面有连续平行槽纹，四个通孔分布在角部，另一面平整。杭州四孔槽纹薄板采购若只按开槽次数比较报价，容易遗漏孔槽交界的修边、薄区支撑与双面复核。杭州精密零件制造建议先确认结构和交付状态，再看费用。本篇依据受控模型作工程分析，不宣称是本站已交付订单，图中银灰色也不是材料依据。

模型名义包络为20×13×2毫米，槽纹从一侧边通向另一侧边，孔口与局部槽纹存在交接。它不是简单给一块平板钻四个孔，也不能把槽纹当成仅供装饰的外观。槽纹是否参与接触、压持或其他用途，应由实际装配资料确认，本文不凭文件名确定它属于某一种设备。

采购可以让技术方说明槽纹方向、与对应部件的关系及需要保留的边缘，再请加工方评审作业范围。假如供应商只按四孔板估算，就要继续澄清开槽、局部清理和复核是否已计入；反过来，也不能把所有可能的附加检查无条件塞进一份简单机械加工报价。

来源为实际导入并多视角查看的客户提供受控工程模型。表中尺寸为名义几何，不是生产实测、材质或表面质量证据。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

采购不应仅比较每条槽的加工费用。槽纹方向、槽底与相邻平面关系、两端开放边缘和四孔位置，需要共同进入方案。若槽纹承担配合或接触作用，具体要求由受控图纸确定，不能凭生成图的视觉整齐程度判断是否能使用。

建议让加工方解释先后工序怎样兼顾孔与槽、夹持时保留哪些区域、加工后如何确认关键关系。此处不规定唯一的先钻孔或先开槽路线；不同材料、毛坯与工装条件可能影响选择。采购需要的是能对应本件风险的理由和复核办法，而不是没有条件的工序口号。

连续去料使槽底与原始厚区形成不同结构区域，支撑位置值得评审。若只在强夹持条件下看外形，不能直接代替实际交付状态；也不宜用任意一块压板遮住槽纹后就完成全部观察。需要区分加工中检查和卸夹后的复核，具体采用何种状态应与设计要求一致。

吴宝海等2021年综述摘要指出，弱刚性零件的加工稳定性与合理装夹有关，并讨论辅助支撑。本文只引用这一类定性关系，不把研究对象的参数或结果直接用于本件。来源：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》。对本件的支撑、受力和复核方案仍需独立评审。

采购可将支撑说明、首件观察和必要的卸夹复核列入工作范围。供应商如果建议增加确认节点，应说明针对的是哪一段薄区、哪个孔槽关系；不能只用“薄件都难加工”解释费用。所需能力也不等于已经核实某家工厂采用了某种智能夹具或专用系统。

四孔靠近槽纹，局部边缘需要在清理时保持受控。建议区分通孔出口、槽侧边、开放槽端和外轮廓，不把全部区域统一磨成圆滑外观。修边后仍要能辨认原有几何；如果某区域存在需要保留的锐边或特定轮廓，应由工程要求明确，而不是从照片临时推定。

观察可以采用适合本件尺度的方法，检查清理后的双面和交接处。验收依据不应只写“手感无毛刺”，也不以图像清晰代替实物复核。小件拿取和包装还应避免槽纹面互相摩擦，数量、版本与状态保持对应；运输固定不能通过任意挤压薄区实现。

杭州精密零件制造建议把费用范围对应到外形、孔组、槽纹、局部修边、支撑与接收项目。若加工方能够说明哪些已包含、哪些需要技术确认、哪些由采购自行组织，报价才有对齐基础。该建议不是某个订单历史成果，也不承诺固定价格、精度或交期。

到货时按有效资料核对数量、版本、正反面及关键结构，再使用已经确认的方法复核。试装若只检查压持空间，就不能覆盖全部孔槽项目。发现差异应保留原件与拆包状态，先统一观察与测量条件，再讨论处置；采购不能在未经批准时自行把槽纹磨浅来追求外观整齐。

不能。还需对应有效图纸，检查孔槽关系、受控几何及约定状态，图片只能帮助理解结构。

不能自动省略。孔组与槽纹可能承担不同要求，应按已确认的接收范围分别检查。

没有这里可直接给出的固定路线，应结合材料、定位、支撑和复核要求比较方案。

先问是否包含孔槽交界修边、支撑与双面复核，再判断所报工作是否相同，不仅比较槽数。

不能。材料按受控资料和本单评审确定，生成图片不作材料、尺寸或交付质量依据。

客户提供受控工程模型，已实际导入和多视角查看，公开隐去内部代号。

吴宝海等，2021年，《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，机械工程学报57卷17期21—34页；本次核验官方检索摘要，不使用试验数值或企业能力推断。
