杭州阶梯长条采购：平条报价能否覆盖侧边台阶和两端孔？

杭州阶梯长条采购不能把细长外形简单当成一块平条。本案例沿长度方向有连续台阶，薄边区域近两端分布小孔，采购应核对台阶截面、长向支承、孔口与双面修边是否进入报价。本文图纸来源于莱图加真实加工案例，涉及客户及项目的保密信息不予披露。莱图加加工过本案例所示的阶梯长条类零件，下文从工程评审角度说明采购确认办法，不补写历史材料或生产结果。

结构怎样影响采购判断

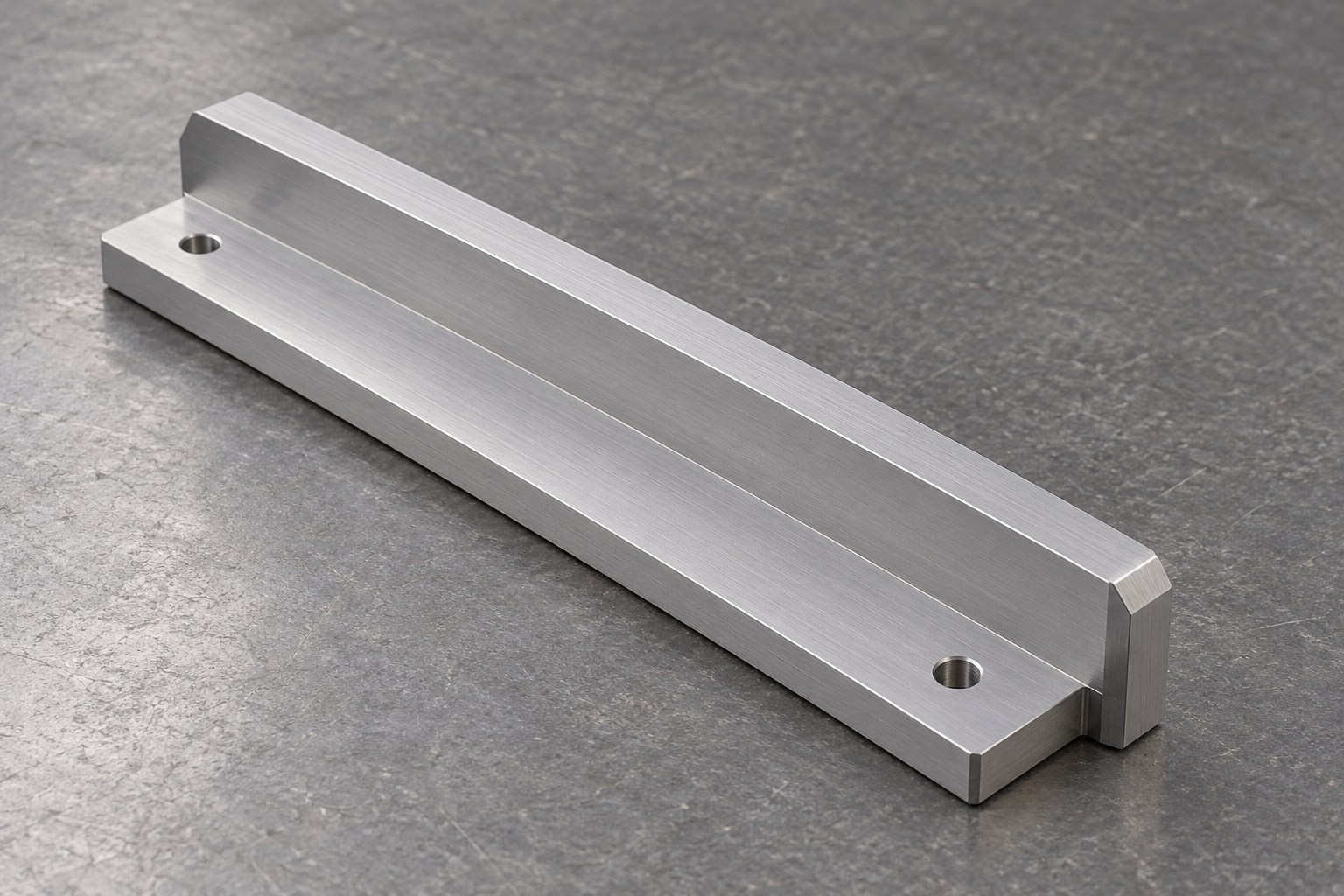

实际读取三维模型并多角度观察，可确认侧边厚薄不同，形成连续的阶梯截面，而不是单一等厚平条。模型名义包络约20×7×100毫米，属于几何读取，不是成品实测。若台阶面或薄边用于安装和让位，应由受控资料确认对应关系，不能只根据外形给它指定某种设备用途。

图纸可见数据摘要

以上为实际读取的模型可见线索，名义尺寸不代表公差、材料或加工成果。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：客户提供工程图纸可见标注及本次模型读取]

难点一：报价是否把台阶当成完整特征

平条下料与带长向台阶的成品，供货范围不同。台阶不仅意味着去掉一些材料，还涉及实际接触面、刀具可达区和薄边保护。采购应请加工方说明报价覆盖哪一侧轮廓、台阶交界和端部变化，不用一项外形加工费掩盖各自不同的理解。

莱图加工程师视角的建议是先分清厚区、薄边与台阶接触区，再讨论工艺顺序。可评审先建立稳定接触面、再安排台阶与孔组的路径；也可采用其他能维持位置关系的方案，但需解释每个阶段夹持什么、怎样避免薄边承担不合适的夹紧。公开资料不支持指定某条历史路线。

难点二：长向支承如何与薄边协调

长条两端受压与中段支撑不足，可能使加工或复核状态发生变化，这属于需要评审的风险，不表示本件曾发生变形。吴宝海等综述摘要说明薄壁件装夹优化与辅助支撑对加工稳定性有意义。本文仅定性引用，不把薄壁研究参数移植到本件，也不认定必须使用智能夹具。来源：《机械工程学报》2021年57卷17期。

应让加工方说明支承覆盖区域与夹紧位置，并确认复核是在什么接触条件下进行。必要时讨论工序间和卸载后的观察，使两端孔、台阶面与长向外形的判断互相对应。若只有夹紧时的一个读数，采购应继续核对它能支持哪项结论，而不是直接扩大为全部状态均满足。

难点三：小孔也要确认入口与出口

两个小孔位于薄边近两端，采购不能只核对数量。孔组与端部、台阶的相对关系，以及正反孔口修边，都可能影响装配和接触。建议加工方说明孔加工时如何支承薄区、翻面后如何处理出口，并在修边中保护台阶边缘，不把去毛刺变成任意扩大孔口。

若孔用于连接，装配件可以辅助确认可装入状态，但不能代替受控尺寸和位置检查。孔口细节与端角也不宜由生成图判断；图片只展示结构，具体要求仍回到本单受控资料。报价应把相应复核、清理和保护列清，不到货后才争论另一面是否需要处理。

莱图加相关加工经验怎样使用

用户确认的真实加工来源支持莱图加加工过这种连续台阶与两端孔并存的长条结构，可用于讨论装夹与交接关注点。公开资料没有本件材料、切削参数、良率或交期，因此本文不把工程建议改写成已执行措施。新的采购订单仍应重新确认版本、数量和接收范围，不因案例相似跳过评审。

工程师注意事项与必备加工能力

1. 台阶识别：关注连续厚薄区和端角，需要能完整识别截面与轮廓的评审能力，核对加工范围不是普通等厚平条。
2. 支承安排：关注薄边及长向接触，需要装夹与辅助支撑分析能力，复核夹持、工序交接和卸载状态的适用条件。
3. 孔组定位：关注两孔与端部、台阶的关系，需要可靠定位和小孔加工能力，按受控资料核对孔组与实际安装方向。
4. 双面修边：关注入口、出口及台阶锐边，需要可控修边与观察能力，复核没有残屑、过度修整或接触区损伤。

这些是本件所需能力与采购核验项目，不将其直接等同某套设备已经完成能力证明。

接收、包装与比价结论

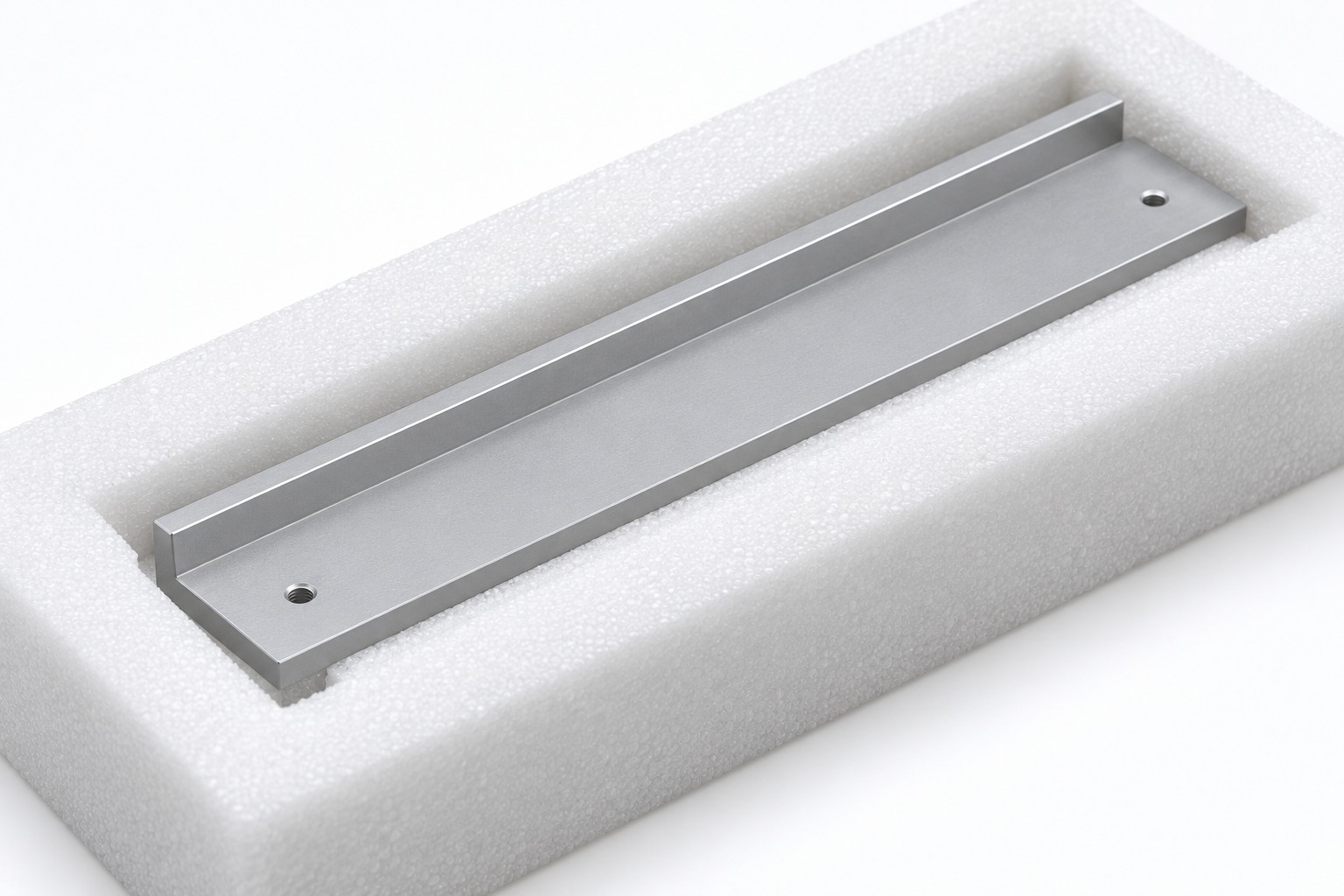

建议按台阶轮廓、孔组、边缘与接触状态依次核对，再检查包装是否支撑长条、隔离薄边。交付记录应能对应相同图纸版本和接收状态。平条报价只有在确实覆盖这些工作时，才可能与成品方案比较；采购应先统一范围，再比较价格，不按材料长度或孔数直接估完整交付成本。

常见问题

杭州阶梯长条加工可以按平条计价吗？

计价形式可以讨论，但报价必须覆盖实际台阶、孔组、修边和复核范围，不能因名称简化而漏项。

20×7×100毫米可以作为验收依据吗？

它仅是模型名义包络，具体尺寸、公差和接收状态按受控资料确定。

两个孔都能装上是否足够？

不足以覆盖台阶、接触和外形等其他要求，应按本单约定分别检查。

台阶在一侧，另一侧可以不管吗？

要看实际接触及供货要求。背面孔口、夹持痕迹和清理仍需评审，不从单一视图省略另一侧。

怎样比较不同加工方方案？

让其分别说明台阶识别、支承、孔组定位与双面修边，再核对接收和包装安排是否一致。

参考来源

案例来源：莱图加真实加工数据库及本次模型读取，客户与原图纸编号保密。

吴宝海等《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，2021年。已读原始期刊搜索快照摘要，定性引用装夹与辅助支撑，不套用系统或试验数值。
