杭州阶梯凸台安装块采购：分工序报价前，先核对哪组定位关系？

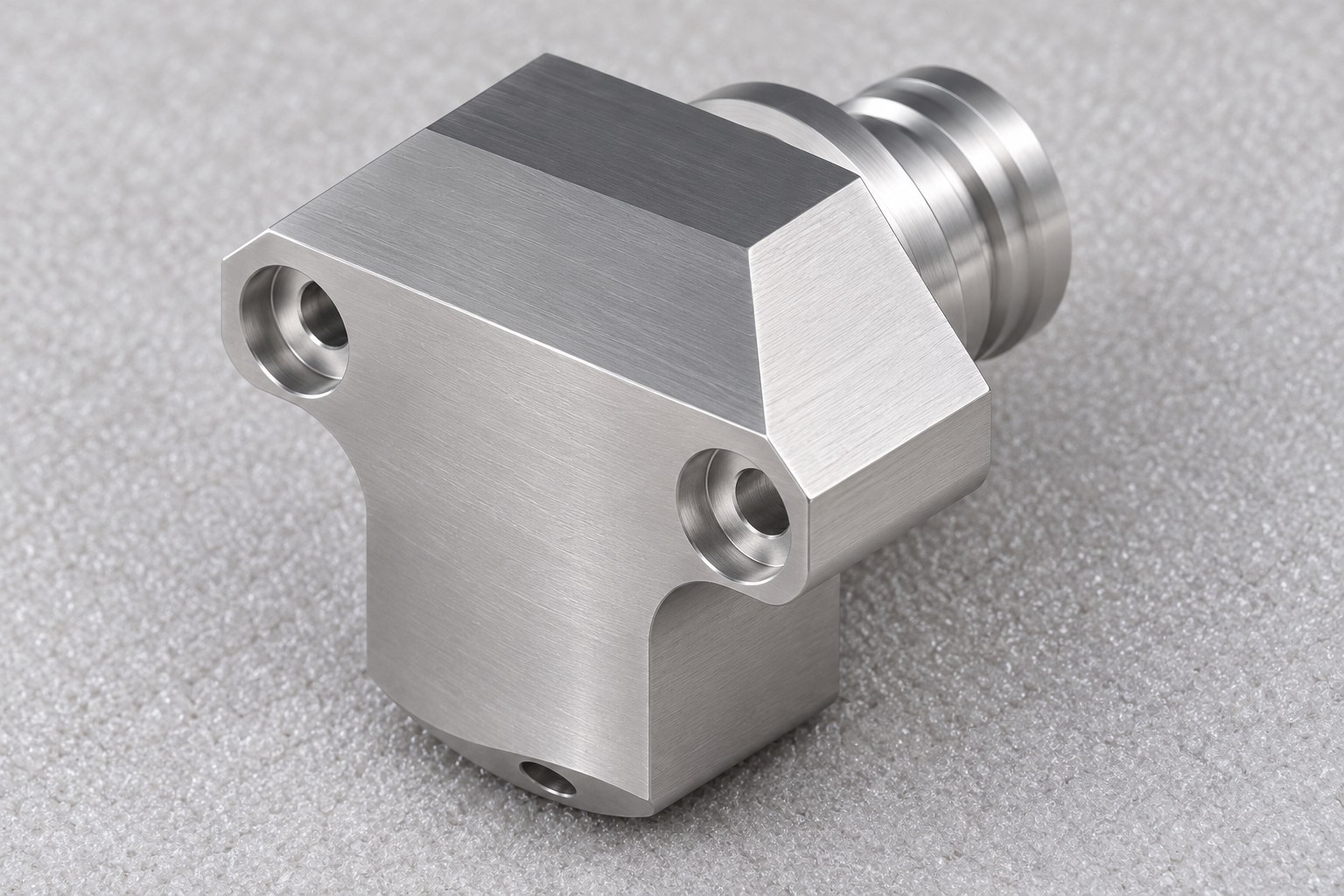

这款安装块同时具有阶梯圆凸台、块体轮廓和不同方向的孔，采购评审不能把车削、铣削和孔加工分别有报价，理解为相互位置已经有人负责。应先确认圆凸台与安装面、孔组之间的定位关系，再比较工序及复核范围。本文图纸来源于莱图加真实加工案例，涉及客户及项目的保密信息不予披露。以下结合该结构的加工经验讨论采购办法，不补写未知的历史工艺参数与交付成果。

已知数据表

本次已实际导入工程模型并观察正面、背面及底部。表中尺寸是模型名义几何，仅用来说明形状与整体范围，不是生产实测或制造公差。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

[来源：用户提供工程模型的实际导入及多视角观察，尺寸为模型名义几何。]

为什么不能只比较三项工序单价

如果一个报价只覆盖外轮廓，另一个包含凸台、孔组和对应复核，单价差异就不能直接说明加工效率。对本件而言，采购需要确认的是一件完整零件的接收范围，而非几个互不关联的加工动作。若允许工序分包，仍应明确由谁传递定位要求、接收中间状态以及处理工序之间的偏差。

莱图加加工过本案例所示的阶梯凸台安装块类零件。这项真实来源能说明相关结构经验，但不代表本篇掌握了其历史加工顺序、设备或精度结果。采购可以要求加工方围绕本件说明定位衔接与复核办法，不必接受一份只列“车、铣、钻”的笼统范围。

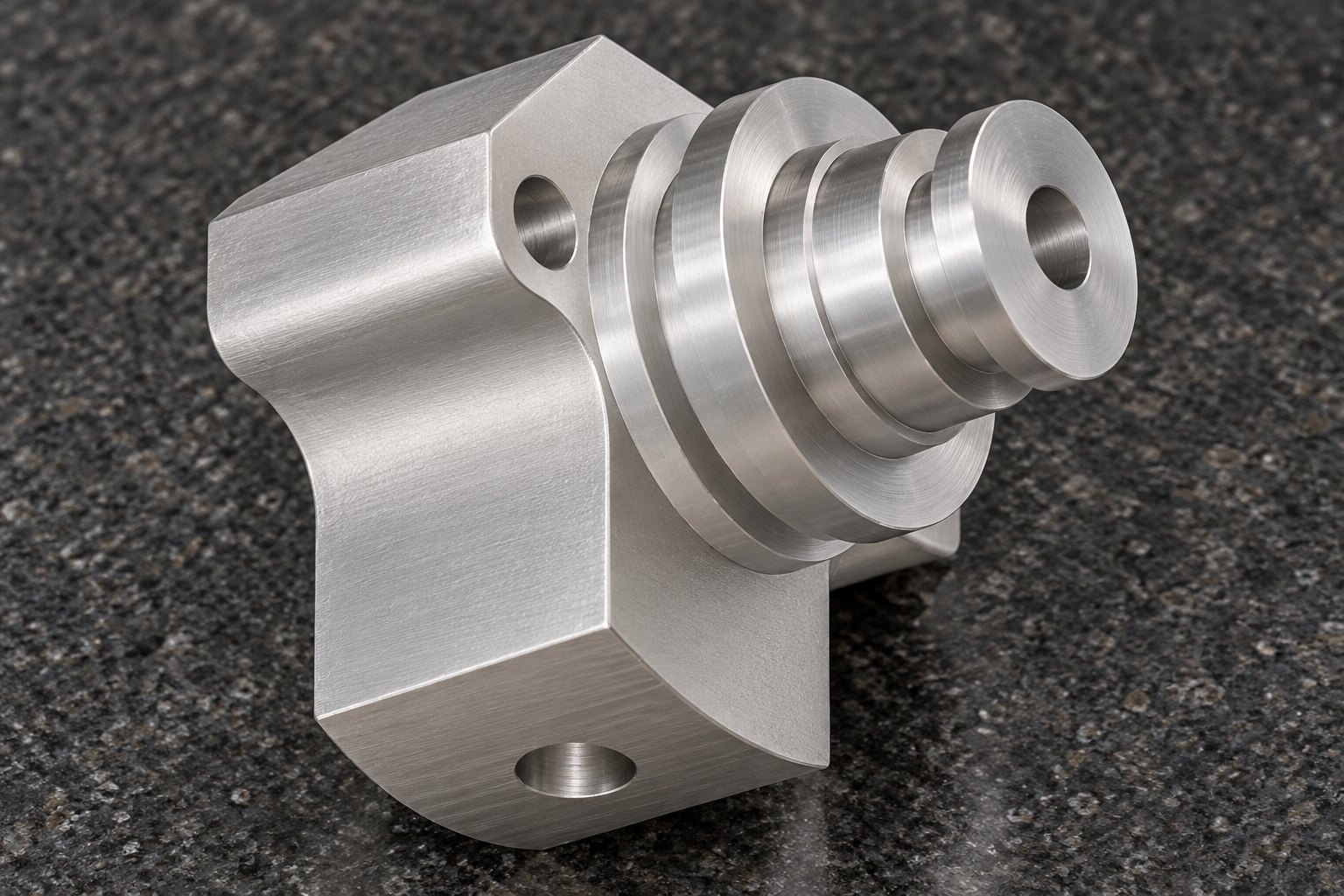

难点一：圆凸台与块体安装面怎样接续

凸台具有回转特征，块体又有多个可能接触的面。若加工与复核各自选择方便的位置，而没有共同理解，局部尺寸看起来合理，也未必能说明装配关系满足要求。采购应让设计明确实际贴合、定位或让位位置；这些功能不能仅凭模型外观确定。

莱图加的本次评审建议是，先把相关基准和需要控制的关系标清，再由加工方解释如何在不同工序中保留或重建它们。可以比较先建立稳定接触面与先完成部分圆面两类思路，但应说明各自的夹持接触、留量和检查条件。没有本单材料及技术条件时，不指定一个必然适用的顺序。

复核不宜只记录凸台直径或总高。建议按受控要求同时核对凸台与相关面的关系，并说明测量姿态、支承和有效测点。若采用专用辅助定位，还应交代它在加工及接收时分别起什么作用，避免以同一个夹具“能放进去”替代明确的检查要求。

难点二：安装孔入口与出口不能混为一谈

背面的扩径入口和正面的较小开口共同组成孔形。若询价资料只写两个孔，供应商可能对孔口、局部深度或背面处理理解不同。采购需要的是完整孔形与相互关系的确认，而不是只对数量形成一致意见。

建议报价说明孔加工覆盖的方向、背面是否需要翻转处理、孔口修整及对应复核是否包含。加工方应解释怎样保护已经形成的凸台和接触面，避免翻转支承压在不适合的位置。需要紧固件试配时，应先明确配套件、状态和覆盖范围；试配能提供辅助信息，但不等于几何要求全部得到验证。

难点三：底部开口与轮廓影响支承和交付

下部轮廓不是一个完整大平面，底部又存在开口。评审支承方式时，应实际判断接触区域与加工方向，不能默认块状零件就可以任意夹紧。若某处支承会遮住开口或孔出口，相应加工与清理工作应安排到其他可接近阶段，不能交付时再依赖外观猜测。

建议供应商说明转位前后的接触点与复核状态，清理后分别观察正面、背面和底部，关注孔口残留及碰伤。包装应避免凸台与其他零件直接碰撞，复核资料应能对应具体版本与数量。这些是本次采购建议，不是宣称本案例曾发生某种异常。

工信部2025年《关于制造业计量创新发展的意见》提出梳理关键参数的测量方法与程序。其方向可支持采购明确复核条件，但不是本件公差或工序选择的规定。来源：工业和信息化部，工信部科〔2025〕132号，2025年

工程师注意事项与必备加工能力

1. 注意凸台与安装面的共同定位关系；所需能力是理解并落实跨工序定位；复核时检查约定关系，不仅分别测圆面与块体。
2. 注意安装孔正反入口差异；所需能力是完成整体孔形及翻面交接；对照受控要求检查入口、出口与相关位置。
3. 注意斜面及圆弧轮廓下的支承区域；所需能力是按结构安排夹持和可接近性；加工及卸载状态的复核应有明确说明。
4. 注意底部与孔出口的清理和凸台保护；所需能力是覆盖隐蔽部位并防止接触损伤；接收时逐件对应版本、状态和包装。

采购判断与交付复核

对杭州阶梯凸台安装块加工采购，建议先得到一份明确的关系确认，再比较供应商是否完整覆盖加工、跨工序复核、孔口处理与包装。分工序可以是执行方式，但完整零件的接收责任不能因此分散。若某项由采购方另行完成，应在报价范围中清楚列出，而不是收到零件后才发现接口空缺。

常见问题

圆凸台的外观能证明采用了车削吗？

不能。模型是几何资料，具体历史加工方式需要相应记录，不能从外形或生成图认定。

两个孔分别能穿入螺钉，是否就可接收？

不一定，还要按约定复核孔形、位置及与相关接触面的关系，不能只看能否穿入。

分两家加工是否一定更便宜？

没有这种通用结论。还应比较中间交接、定位、运输保护及完整接收的工作范围。

总尺寸可以替代凸台与安装面的关系要求吗？

不能。整体包络与局部功能关系用途不同，需要按有效资料分别确认。

采购应先核对设备清单还是工序安排？

先明确本件需求，再核验方案与实际能力是否适配；设备名称本身不能替代定位和复核说明。

参考来源

· 用户确认的莱图加真实加工案例工程模型，已实际导入并多视角核对；保密原件不公开。

· 工业和信息化部：《关于制造业计量创新发展的意见》，工信部科〔2025〕132号，仅用于测量方法与程序管理方向。
