杭州多孔薄板采购：四个沉孔之外，背面浅腔是否也在报价里？

【本文摘要】杭州多孔薄板采购不能只按正面孔数比较单价。背面浅腔、翻面后的孔位关系、双面孔口和成品复核都应进入同一供货范围。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。以下结合该结构说明采购应怎样核对报价，建议方案不代表公开了案例历史工艺或实测结果。

案例背景与采购问题

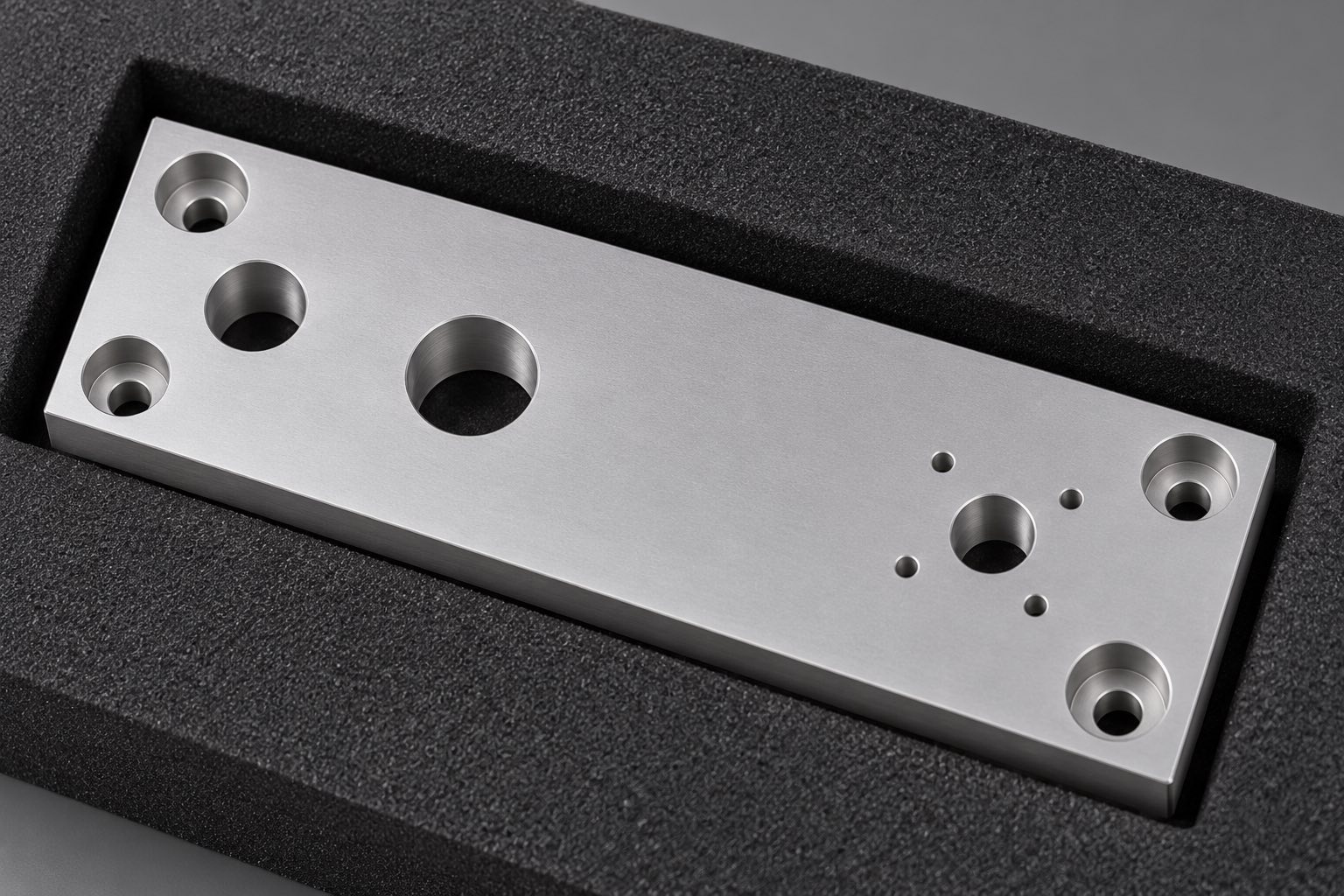

莱图加加工过本案例所示的多孔薄板类零件。模型正面有四个角部沉孔、中间一排三个主孔，其中中心孔较大，一侧主孔周围另有四个小孔；背面还存在长圆形浅腔。只截取正面向供应商询价，容易使双方理解的工作范围不同：一个报价可能覆盖双面完整结构，另一个只按正面孔组估算。采购应先让加工方确认同一版完整资料，再讨论费用差异。

图纸可见数据摘要

[来源：客户提供工程图纸可见标注及配套模型名义几何，内部核对，不公开原件。] 其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

结构关系为什么影响比价

正面沉孔与背面浅腔并不是两张独立采购清单，而是同一薄板上的关联特征。若零件需要贴合安装，采购应由装配方说明哪一面承担接触、哪些孔用于连接，以及背面浅腔是否必须避让配合件；用途没有确认时，不把某一大孔直接称作精密定位孔。对外询价可以提供完整受控资料，对公开文章则只保留结构摘要，两个场景的保密要求不能混用。

难点一：双面结构怎样进入同一报价

从莱图加工程评审角度，建议报价附件逐项对应外形、角部沉孔、三个主孔、四个小孔、背面浅腔和孔口整理，并写清首件确认与成品复核范围。若供应商提出分两次确认，采购应问清第一阶段交付的是中间状态还是完整零件，不要把只完成正面的报价与双面成品直接对比。

供应商还应说明背面加工后怎样沿用已确认的方向和基准。可以结合实际设备评审定位外形、已加工面或专用辅助定位的方案，但不能预先指定某种夹具就认定可靠。验证应包括翻面前后同一特征的对应关系，并留存方向示意和尺寸复核记录。采购要比较的是方案能否解释关联关系，而不是装夹次数越少越好。

难点二：背面浅腔区域怎样支撑和复核

浅腔会改变局部截面与接触条件。若夹紧位置跨过削薄区域，夹持状态下的形状可能与松开后不同；这是待评审风险，不代表本案例出现过变形。建议加工方说明辅助支撑放在哪里、夹紧力如何避开薄区、检查时处于自由还是约定支撑状态。复核可结合首件分别观察夹持与释放后的关键接触面，具体判定仍按订单约定。

采购不能只问有没有加工浅腔的设备，还应问怎样检查腔边、孔口交接和剩余接触区域。若装配需要特定贴合状态，应在下单前把状态和方法说清，而不是到货后临时换一套接收方式。支撑与复核工作是否包含在价格中，也应同时确认。

难点三：孔多不等于只需逐个量孔

大孔、小孔与沉孔的孔口方向不同，背面浅腔又形成新的交接边。工程建议是建立正反面边缘检查清单，分别观察沉孔台阶、通孔出口与腔边，不用一次倒角替代所有修边。国内微切削综述讨论了参数、刀具几何、切削方式和辅助工艺对微毛刺的影响；本文只据此提醒毛刺问题需结合工况评审，不将微切削参数和结果套用于本件。来源：石文天等，《微切削毛刺形成机理及研究进展综述》，《中国机械工程》，2019，出版方摘要。

工程师注意事项与必备加工能力

1. 注意正反面识别。所需能力是完整读图与方向管理；采购复核报价附件是否覆盖浅腔面，并以同版资料确认首件方向，避免翻面后仍沿用错误孔口称呼。
2. 注意薄区支撑。所需能力是结合局部截面安排装夹与辅助支撑；复核时要求说明接触位置及检查状态，不能把设备名称当作变形控制证据。
3. 注意孔组关系。所需能力是统一基准下的孔位加工与尺寸复核；采购应让供应商区分孔径项目与相互位置项目，明确哪些记录对应当前版本。
4. 注意双面交接边。所需能力是沉孔、通孔出口及浅腔边缘的整理和可达性检查；验收可逐面核对边缘清单，并确认修边没有改变约定接触面。

验收、交付与包装复核

接收应对应完整成品：不仅核对数量和版本，还要核对两面特征、约定尺寸项目与检查状态。若需要装配试用，先约定配合件和试用范围，不把能穿入螺钉等同于所有要求已经满足。包装建议避免硬物压在浅腔附近，按方向隔开放置，收货时分别记录外包装损伤与零件异常，便于区分交接环节。

采购判断总结

回到标题，背面浅腔应与正面孔组一起进入报价、首件与接收范围。莱图加相关结构的加工经验可以作为评审沟通起点，但采购仍应核实本单方案、状态与记录。完成同口径确认后，再比较价格和交付安排，才知道差价究竟对应哪些工作。

常见采购问题

正面照片能作为完整询价依据吗？

不能。照片可辅助沟通，正式报价仍应对应完整受控资料及版本。

背面浅腔只影响外观吗？

不能直接这样判断。应由装配方确认它是否涉及避让、接触或其他要求，再确定接收项目。

四个小孔也要逐项列进范围吗？

应确认已包含，但检查方式和覆盖程度应结合图纸与订单约定，不在本文给出统一抽检数量。

杭州多孔薄板加工可以只比较单价吗？

应先统一双面供货、修边、复核与包装范围，再比较同等条件下的价格。

生成图能证明孔位和表面质量吗？

不能。图片只展示结构，尺寸、材质和质量仍以受控资料及实际复核为依据。

参考来源

· 莱图加真实加工案例资料，用户确认来源；配套模型已实际查看，名义几何不作生产实测或材料证明。

· 石文天等，《微切削毛刺形成机理及研究进展综述》，《中国机械工程》，2019；仅使用出版方摘要的定性范围，不移植试验参数。
