【本文摘要】带内凸耳环形盖板采购不能只以外圆、内孔和孔数概括供货范围，还应确认局部凸耳、背面短柱、孔口差异与平面接触的复核。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加加工过本案例所示结构，以下从采购角度讨论相关经验，不公开或补写未知历史工艺和结果。

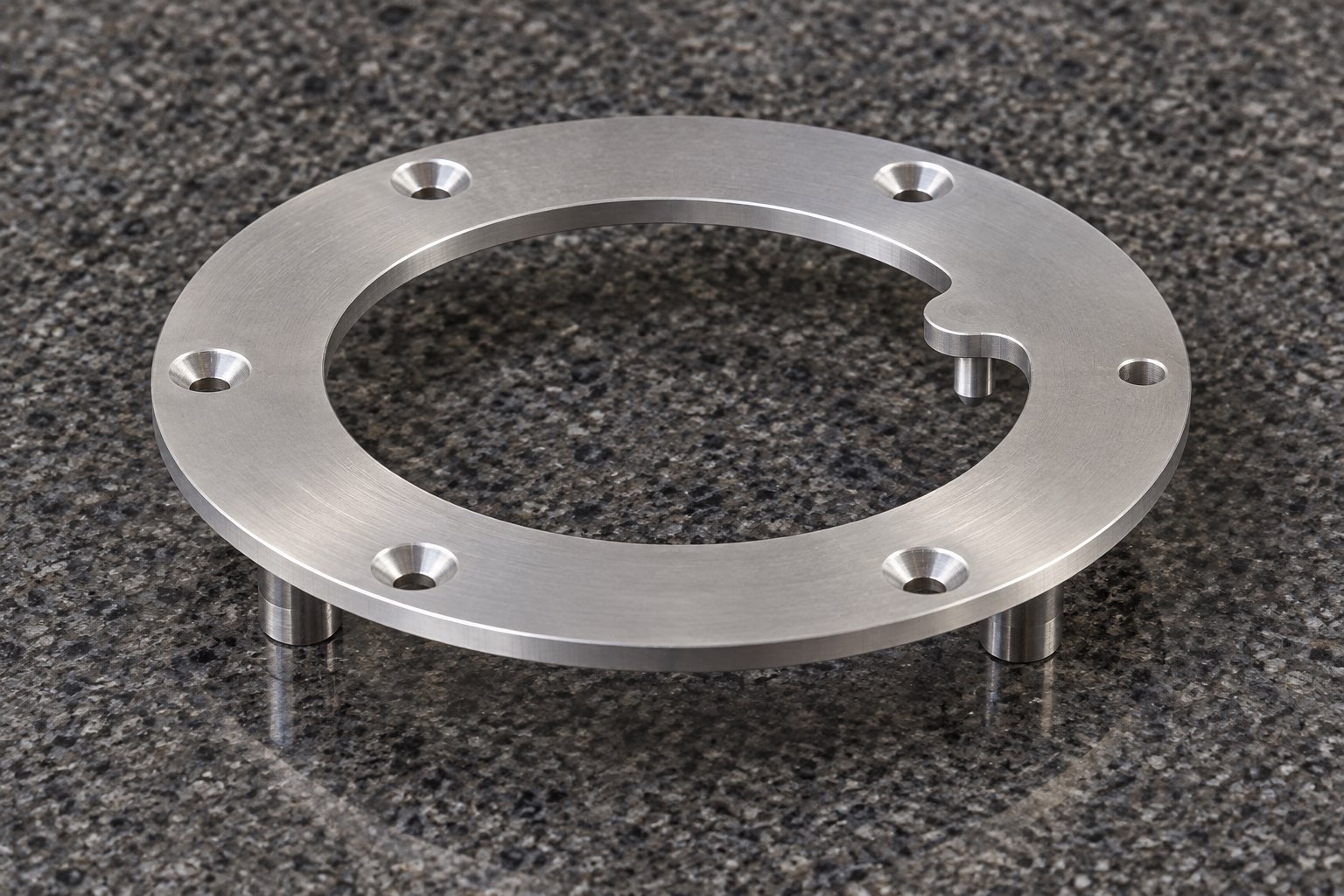

模型实际导入可见，零件主体为薄环形板，中央大开口局部向内伸出圆滑凸耳；背面相应位置有短柱状结构。周边共有六个孔口，其中五处带锥形入口、一处为较小的直孔。采购只说“环形盖板六孔”，会把不同结构压缩成同一个孔数。

本案不凭名称认定其具体设备或遮盖用途，也不从几何关系判断历史制造方式。采购应请技术人员说明哪些面与周边零件接触，凸耳和短柱怎样参与装配，再让加工方提出完整方案。不能把“外形能做”当成全部接口已经评审。

以上为莱图加案例模型实际导入后的名义几何，不是整件均匀板厚，也不是公差、材质或实测证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

中央开口使可用支撑区域与完整圆板不同，局部凸耳又使内缘并非连续圆。供应商应解释夹持接触分布、加工时是否影响局部区域，以及卸载后按什么条件复核。采购应关注方法和适用范围，而不只是询问一台机床能否放下这件零件。

莱图加工艺评审建议先标明本单实际接触面，再讨论夹持与去料安排。供应商若提出不同路线，应解释对平面、内外缘及凸耳关系的影响与验证办法。本文不认定本案发生过变形，也不宣称历史上采用某种夹具就解决了这一风险。

吴玉光、李春光2011年研究从接触和基准关系分析定位误差。这里只取定性思路，不将研究方法或结果直接作为本件参数。来源：《中国机械工程》，《夹具定位误差分析的机构学建模方法》。相应的采购问题是：加工方能否说明接触位置与需保证关系之间的联系。

六个孔口存在可见差异，采购应让加工方逐类说明入口处理、正反面关系和复核项目。不能将全部孔按同一钻孔动作估算，也不能因为正面可见锥口就认定背面无需处理。实际孔尺寸、角度和配合要求仍按有效资料确认。

建议在询价评审中明确哪些特征是加工内容，哪些是检查内容，以及报价是否包含两面修边与成品复核。要求覆盖项目，不等于强迫每个孔都单独收费；关键是双方理解同一零件和交付范围，避免报价低是因为漏项却在交货后才发现。

内凸耳改变内缘轮廓，背面短柱又使某些摆放方向不能按纯平板处理。若直接把环板平叠或压在局部凸起上，实际接触状态可能与评审设想不同。应由供应商解释加工、检查和包装各阶段的朝向及接触区域。

莱图加建议把短柱、凸耳根部与孔口保护一起考虑，首件时核对实际观察及测量的可达性。图片可以辅助指示位置，但不能用生成图判断制造方法、材料或表面质量。本文也不从背面短柱的外观推断它是一体加工、装入或其他历史做法。

莱图加加工过本案例所示环形主体、内凸耳和局部背面特征。相关经验可帮助采购识别外形、两面和局部接触之间的联系；没有公开的材料、设备、工序、精度、数量和验收结果不补写。结构相似，也不表示所有后续订单都可沿用同一参数。

对杭州精密零件加工服务询价，建议加工方依据本单资料说明支撑、孔类、局部特征与成品检查，并列清客户需要补充的装配信息。城市词仅表示服务对象，实际制造与协作条件按订单核实，不用地域表达替代供应商适配评审。

回答标题：仅写切圆打孔不足以说明完整供货。应把环形支撑、不同孔口、内凸耳、背面特征和交付复核明确纳入评审，再比较报价、准备及接收条件。供应商说明了完整范围，才有判断价格和安排是否适配的基础。

接收仍以有效资料和约定方法为准；数量、版本、外观状态与尺寸项目分别核对。出现差异先保留实物状态，不自行磨削凸耳或修整孔口后再追溯原始情况。

应核对实际入口和要求，孔数相同不说明工作相同。

不是，本文给的是包含局部特征的三方向名义包络。

不能，仅确认可见几何，制造方式需实际资料支持。

仍应核对局部特征、两面、孔组和本单其他要求。

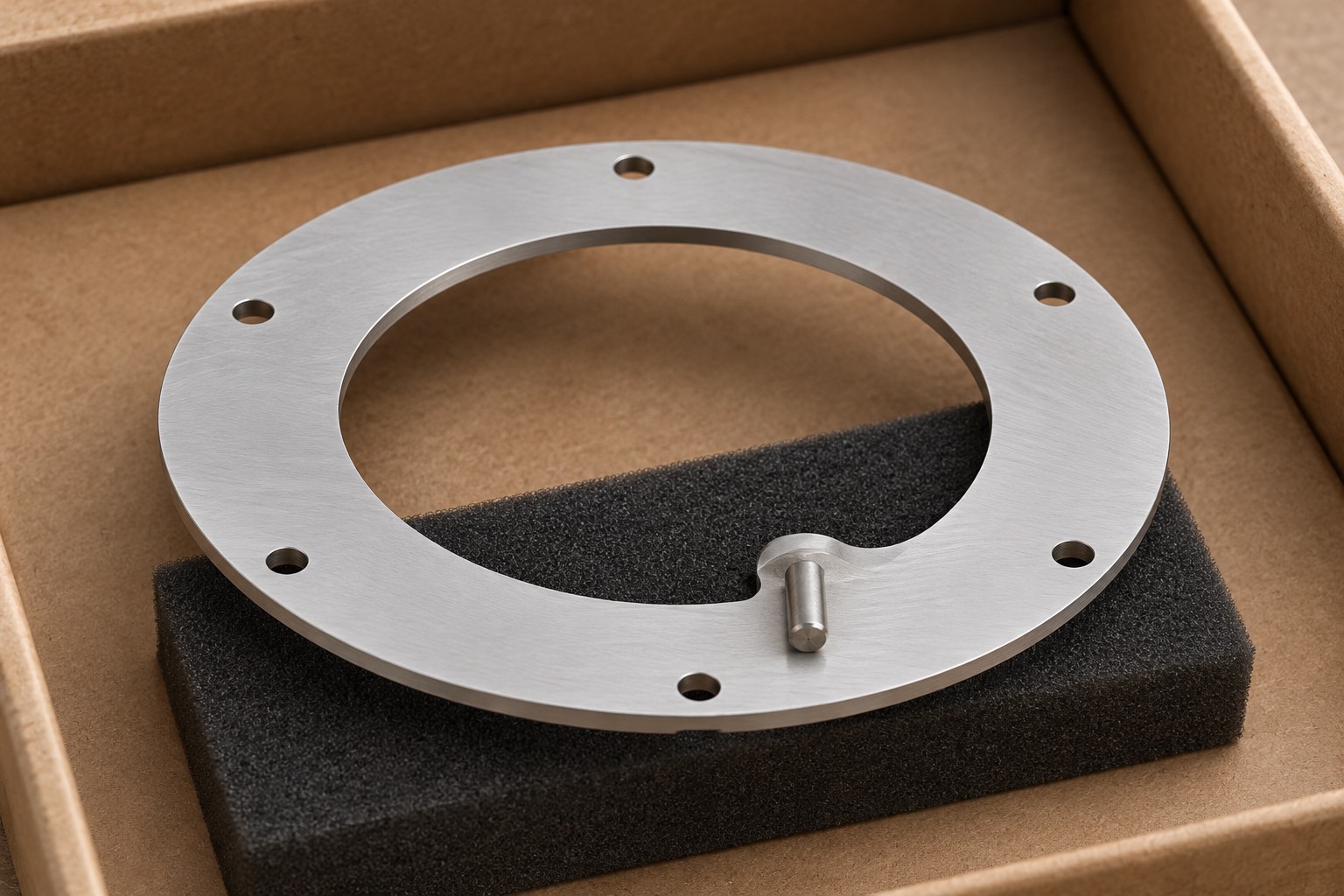

不能，图仅展示结构，具体包装和接收条件另行确认。

莱图加真实加工案例资料与模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际读取官方摘要及元数据，仅引用接触、基准关系思路，不作企业工艺或实绩证明。
