杭州开缝连接块采购：为什么比价前要先约定检查状态？

2026-10-21 技术干货

【本文摘要】开缝连接块采购不能只比较孔径与外形加工费，还应确认开缝、侧向孔、背面接触与检查时的夹持状态。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加相关加工经验用于解释本件评审重点，文中的方案建议不代表未披露的历史工艺与结果。

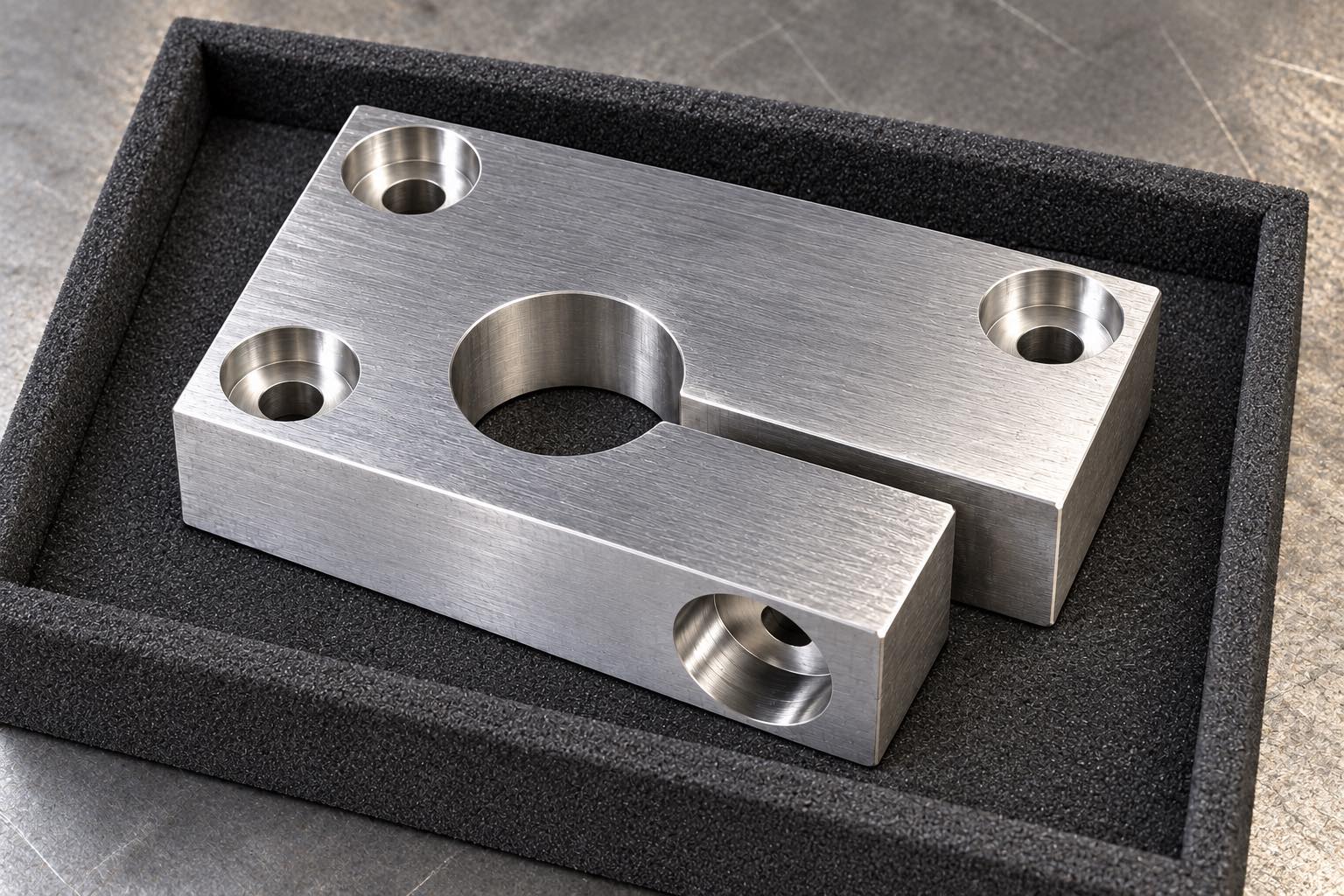

莱图加加工过本案例所示的开缝连接块。实际导入模型可见，矩形块内有较大的通孔，窄缝由该孔连到外缘；另有三个带台阶的安装孔、横向孔及背面让位结构。采购不宜只报“一个大孔、三个小孔”，因为开缝后的接触与复核条件也需要解释。

若本件用于夹持连接，开缝区域可能与配合和受力状态相关；具体功能仍由受控图纸与使用要求确认。本文不从文件名称认定设备用途，不从模型补写螺纹、材料或夹紧参数，也不把生成示意当作实物变形证据。

以上来自莱图加案例模型实际导入后的名义几何，不是生产实测或材料、公差依据。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

大孔与外缘连通后，两侧区域不再像完整实心块那样连续。加工、修边和复核应考虑开缝区域的接触状态；若将缝两侧直接压紧，观察到的孔和缝状态可能与卸载后不同。这是本结构需要评审的风险，并非声称案例曾发生变形。

莱图加工程评审建议先说明本件哪些面用于接触、哪些区域应保护，再确认加工与开缝安排。如果供应商提出先加工孔再开缝，应解释后续怎样复核；若提出其他路线，同样要说明如何保持本单要求，不能仅凭工序先后判断方案优劣。

采购应请对方说明首件检查是在自由、支撑还是某种约定的装配状态下进行。若需要专门辅助件，应明确由谁提供、检查覆盖什么，不能用“装上就行”同时代替尺寸、外观和功能要求，也不能自行设定通用夹紧力或缝宽接收值。

侧向孔位于不同于安装孔的加工方向，窄缝又形成较难观察的内侧边缘。报价若只列孔加工，采购应问是否覆盖缝内处理、孔口交接和相关复核。不能只因外面入口光滑，就认为内部及另一侧已经满足本单要求。

建议供应商解释定位、工具接近、修边方法及处理后的检查办法。需要保护的孔面和配合区域应按图纸识别，避免修边改变功能轮廓。不同材料、数量和要求可对应不同安排，本文不指定某一刀具，不把开缝解释为可以免做孔内观察。

吴玉光、李春光2011年研究将工件与夹具接触、基准及工序尺寸关系联系起来分析。这里只引用官方摘要支持联系评审思路，不计算本件误差，也不推定案例采用过论文方法。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》。

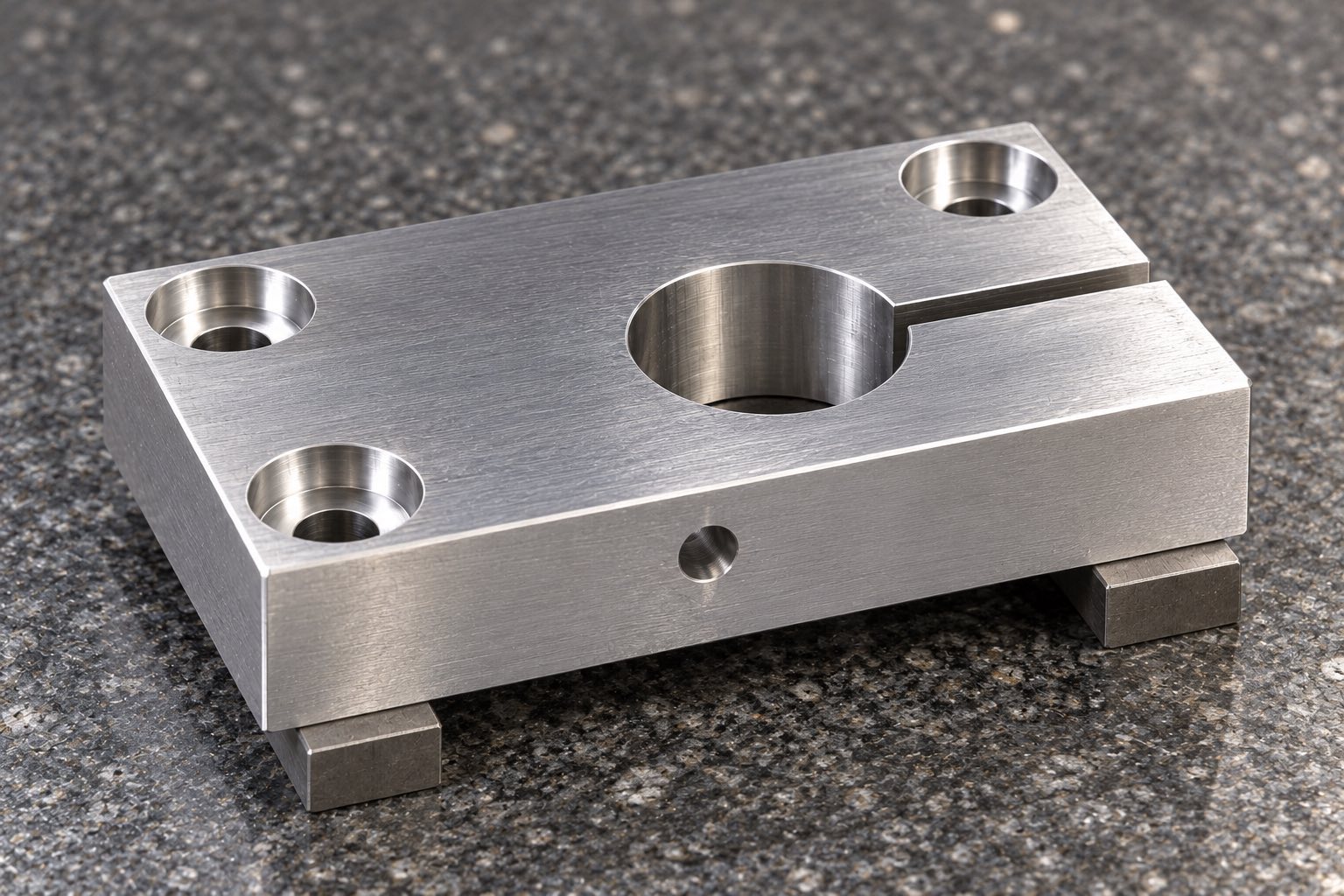

模型背面有局部让位，不能把整个背面默认当作完整平面支撑。建议先确认本单实际接触区域，再安排加工、翻面和复核。采购应让供应商对应图纸解释支承在哪里，而不只是回答有平口钳或有加工中心。

三处安装孔与主孔也要保持资料方向一致。翻面时如果只记录一串尺寸、不说明方向和接触，收方可能难以复核。首件资料宜对应区域、状态及方法；出现差异先统一这些条件，再判断是否需要追加检查，而不是立刻要求扩孔或磨缝。

本案例说明莱图加加工过带开缝、主孔、侧向孔和背面让位的连接块。采购可围绕这些结构询问方案与交接条件，相关经验能帮助形成具体问题；但材料、设备、历史工序及复核结果未披露，文章不自行补写，也不承诺所有新订单直接复用旧准备。

杭州精密零件采购服务面向该地区客户，制造地点、协作、交付及本件所需能力均需按订单核实，不以地域词或案例来源替代供应商评审。

询价时可要求说明毛坯至交付包含哪些工作、检查项目采用什么状态，以及客户需提供什么辅助资料或配合件。没有适用要求的项目不强行增加，但已经约定的缝边、侧孔或背面工作不能隐藏在“按图加工”一句话里。

标题的答案是：若两份报价采用的检查、接触或交接状态不同，数字可能不代表同一供货范围。先明确本件要求与状态，再比较路线、准备费用和交付节点，才有判断加工方是否适配的基础。接收以有效资料、约定方法与实物为准，不以生成照片作尺寸或表面证明。

仍应核对接触、支撑和本单要求，单一尺寸不能替代状态说明。

不作通用结论，应比较路线怎样满足本件要求及后续复核。

不能自动替代内侧确认，应核对图纸与报价覆盖范围。

本文使用模型确认几何，具体技术条件按受控资料核实。

图片仅展示结构，包装及接收方法须按本单条件确认。

莱图加真实加工案例资料与模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际读取官方摘要和元数据，定性引用接触、基准及工序尺寸关系，不搬用参数或结果。
