杭州中心台阶孔板采购：大孔加工费之外，侧孔与交接范围怎样确认？

2026-10-21 技术干货

【本文摘要】杭州中心台阶孔板采购不能只比较一个大孔的加工费，四角孔、侧向小孔、台阶孔内部和双面交接也应列入评审。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。下文以实际模型说明结构经验，建议与历史生产事实分开。

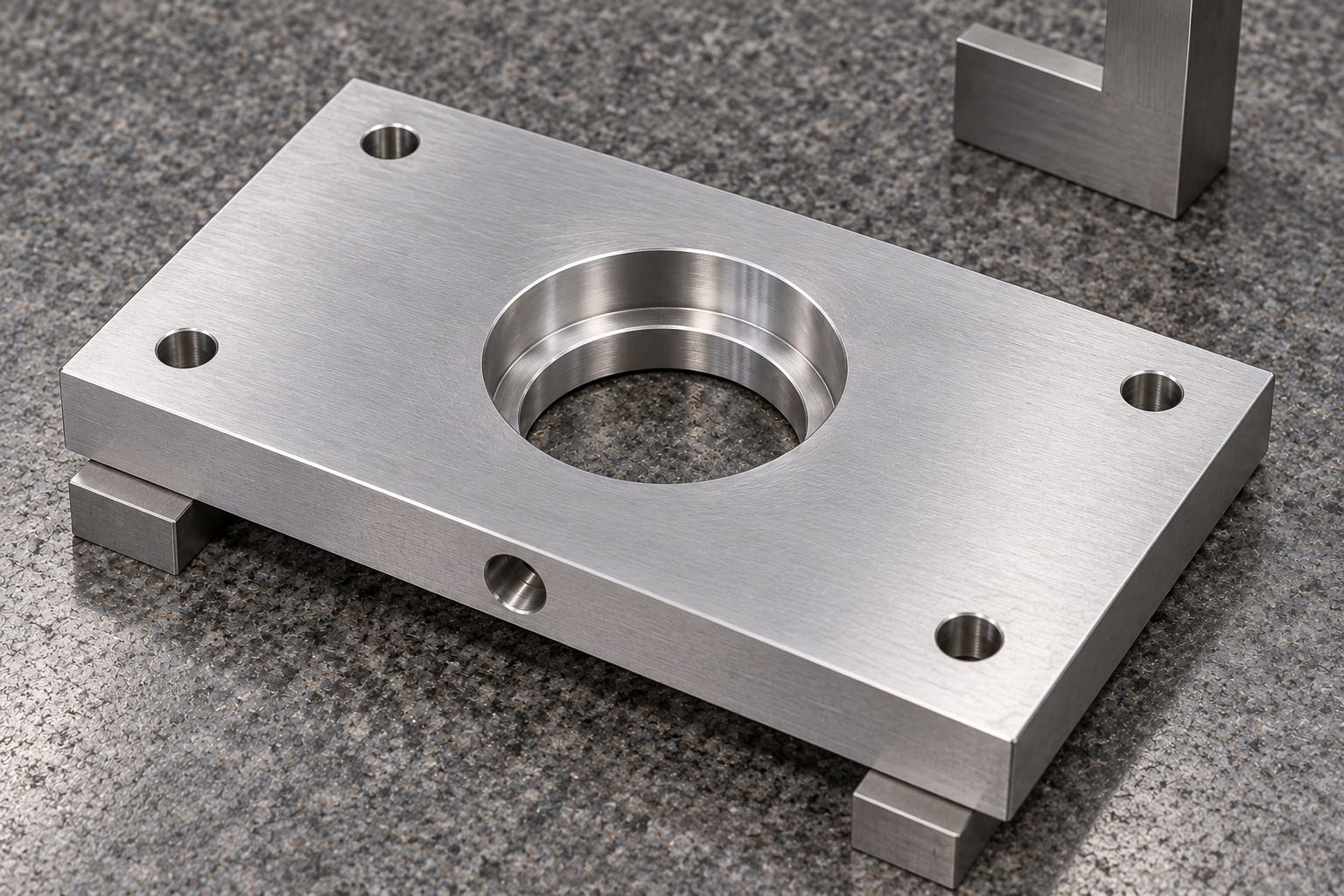

莱图加加工过本案例所示的中心台阶孔板。实际模型是一块矩形板，中心圆孔带内部台阶，四角附近各有小通孔，长侧边的小孔与中心孔相通。采购若只问“大孔多少钱”，得到的可能只是局部加工价格，不足以判断整件是否可以接收。

本文不根据内部文件名指定传动用途，也不由生成图认定材料和处理状态。采购应提供实际装配关系，说明中心台阶、板面、角孔及侧孔各自需要完成哪些功能，再比较供应商解释和交付范围，而不是把孔数量当作全部工作量。

数据为莱图加案例模型实际导入后的名义几何，不是实测、公差或材料证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

中心孔并非一段等径圆柱孔，内部肩面使孔的深度、端面和板面关系成为额外确认对象。只量一个可接触直径，不能说明肩面与其他特征已经符合本件要求。采购应让加工方解释首件确认覆盖哪些位置，以及用什么方法接近和复核内部结构。

莱图加工程评审建议把大孔、通孔段、内部台阶和板面分别标示，再按有效图纸建立关联。若采用不同加工路线，应说明何处定位、是否翻面、后续如何复核。不能因为某一侧装得进配合件，就把所有深度和接触关系视为自动通过。

采购还应确认报价是否包含台阶内缘处理，是否需要客户提供配合件辅助确认。装配试用可以提供功能信息，但不能替代图纸中需要独立复核的项目。不存在的接收要求不强行添加，确需完成的工作则应明确列出。

侧孔从板边进入，在中心孔内形成交汇开口。外侧入口清晰，不代表内侧交汇边缘已经处理。若该区域在装配或使用中有接触、通过等要求，应由技术资料明确，不能由采购根据照片猜测它的用途或允许状态。

建议加工方说明侧向定位、工具接近、孔内清理和复核安排，处理后检查是否影响中心孔或内部肩面。采购要核对报价中是否覆盖这部分工作，不以“孔已打通”替代交汇边缘检查，也不默认某种清理办法适合所有材料。

本段是基于已知结构的工程建议，并不表示该案例曾经发生毛刺故障，或已经采用某种特殊工具解决。实际历史工序未披露，文章不补写；供应商针对新订单提出的方法仍需结合本件条件评审和验证。

四个角孔、中心孔和板面需要在受控方向下对应。供应商若从不同侧加工，应说明基准如何衔接，复核资料怎样标识正反面。采购只收一组孔径数字，可能仍无法判断孔组相对位置和接触状态。

吴玉光、李春光2011年的研究将工件与夹具接触、基准和工序尺寸联系起来分析。本文仅据其官方摘要说明本件应关注这些关系，不引用计算值，也不声称案例使用其方法。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》

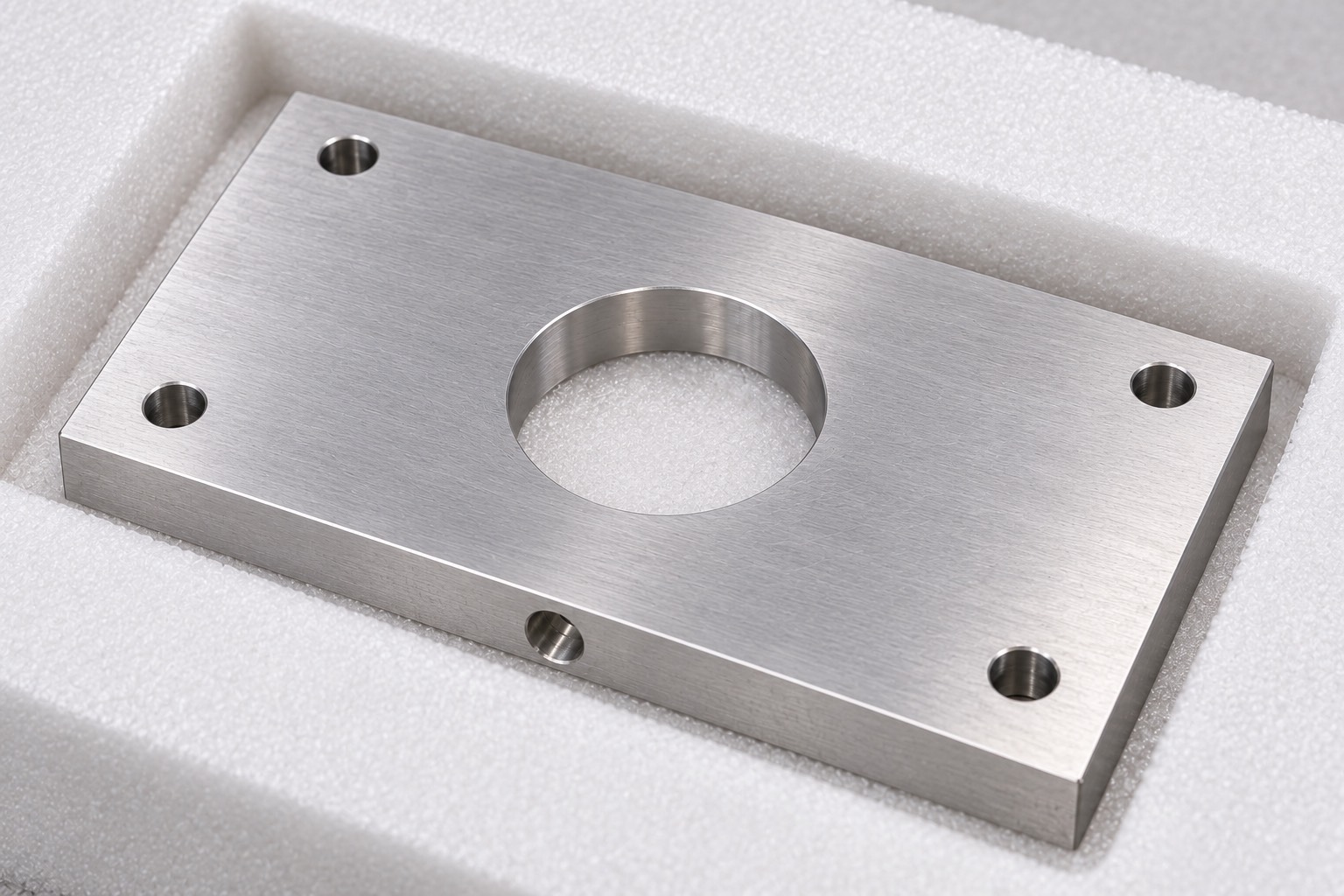

建议首件确认明确观察方向和已复核表面，包装时保护孔口与肩面，避免运输接触使判断条件变化。来料有差异时，先核对自由状态、支撑位置和版本，再讨论原因，不在现场先打磨台阶或扩孔后才反馈。

本案例说明莱图加加工过同时具有中心台阶孔、角孔和侧向交汇孔的板类零件，采购可据此沟通多方向加工与内部结构复核。相关经验不等于公开历史材料、设备或交期，也不代表所有新孔板可直接照搬同一路线。

杭州精密零件采购应验证对方能否把当前需求解释完整，而不是仅看设备数量或曾经加工过板件。区域加工服务不等于杭州当地实体工厂；实际生产条件和协作范围应单独核实，不以地域标题代替尽调。

建议询价清单分别写明板面、中心台阶孔、四角孔、侧孔、修边、复核及包装范围。准备工作是否单列、客户是否提供材料或配合件，也应对应同一边界。供应商解释完整后，再比较价格和可执行节点，不将低局部报价当成整件成本。

本题的判断不是哪一种设备名称更好，而是加工方能否说明每项特征怎样形成、保护和验证。接收仍依据有效图纸与约定方法，不能以生成图的亮度、边缘效果或看起来圆整判断合格。

还应确认台阶、板面、孔组及本单其他接收项目。

需按要求核对交汇内缘、清理范围和关联区域，不能只看外侧入口。

不能自动证明，应按图纸及所选复核方法确认。

不可以。生成图只展示结构，材料以受控资料和实际供货条件为准。

没有，真实案例来源与结构经验明确，未披露的历史工序和结果不补写。

莱图加真实加工案例资料，模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际核实官方摘要与元数据，定性引用接触、基准与工序尺寸关系。
