杭州异形六孔连接块采购：为什么孔数相同，装夹与复核报价仍不同？

2026-10-21 技术干货

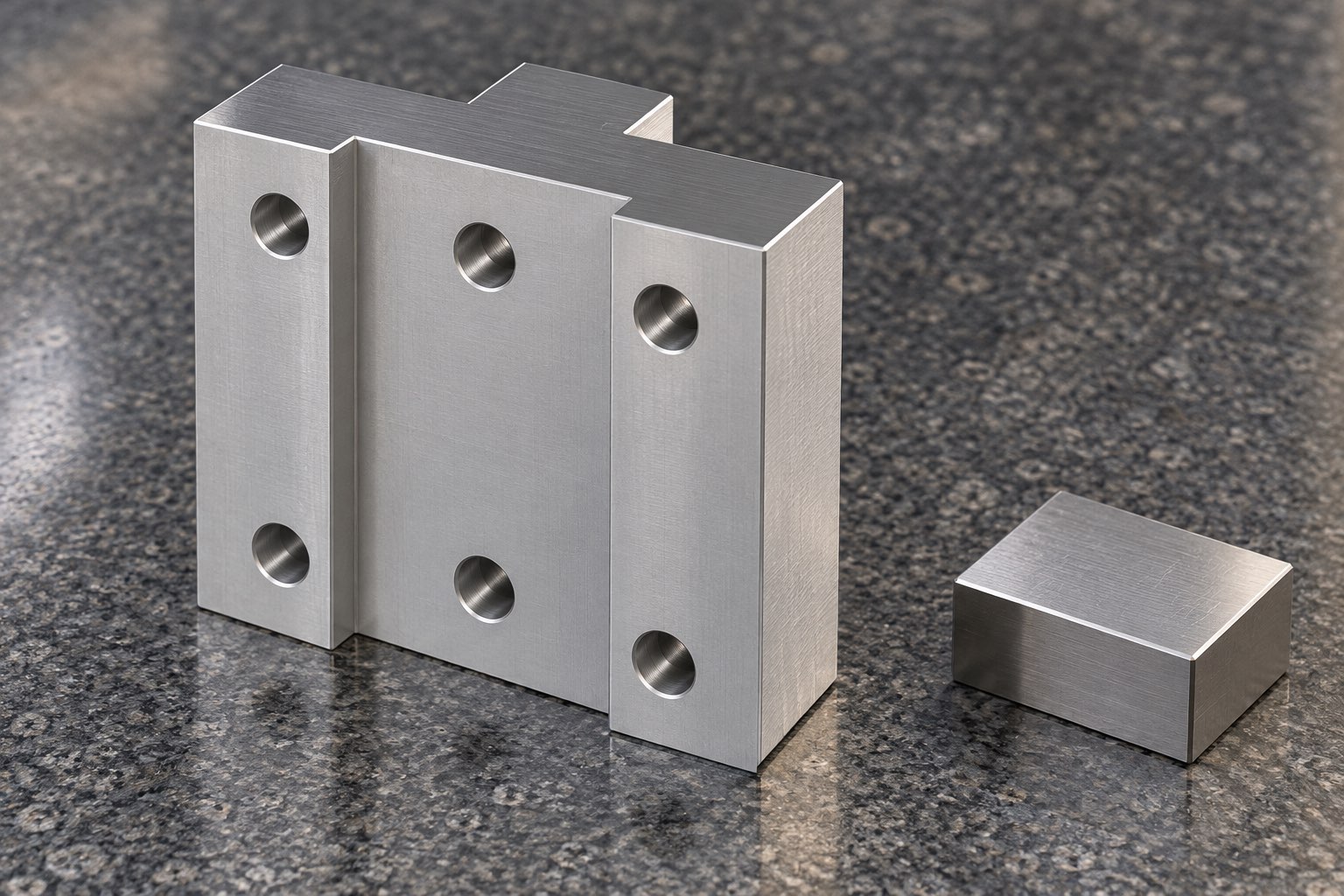

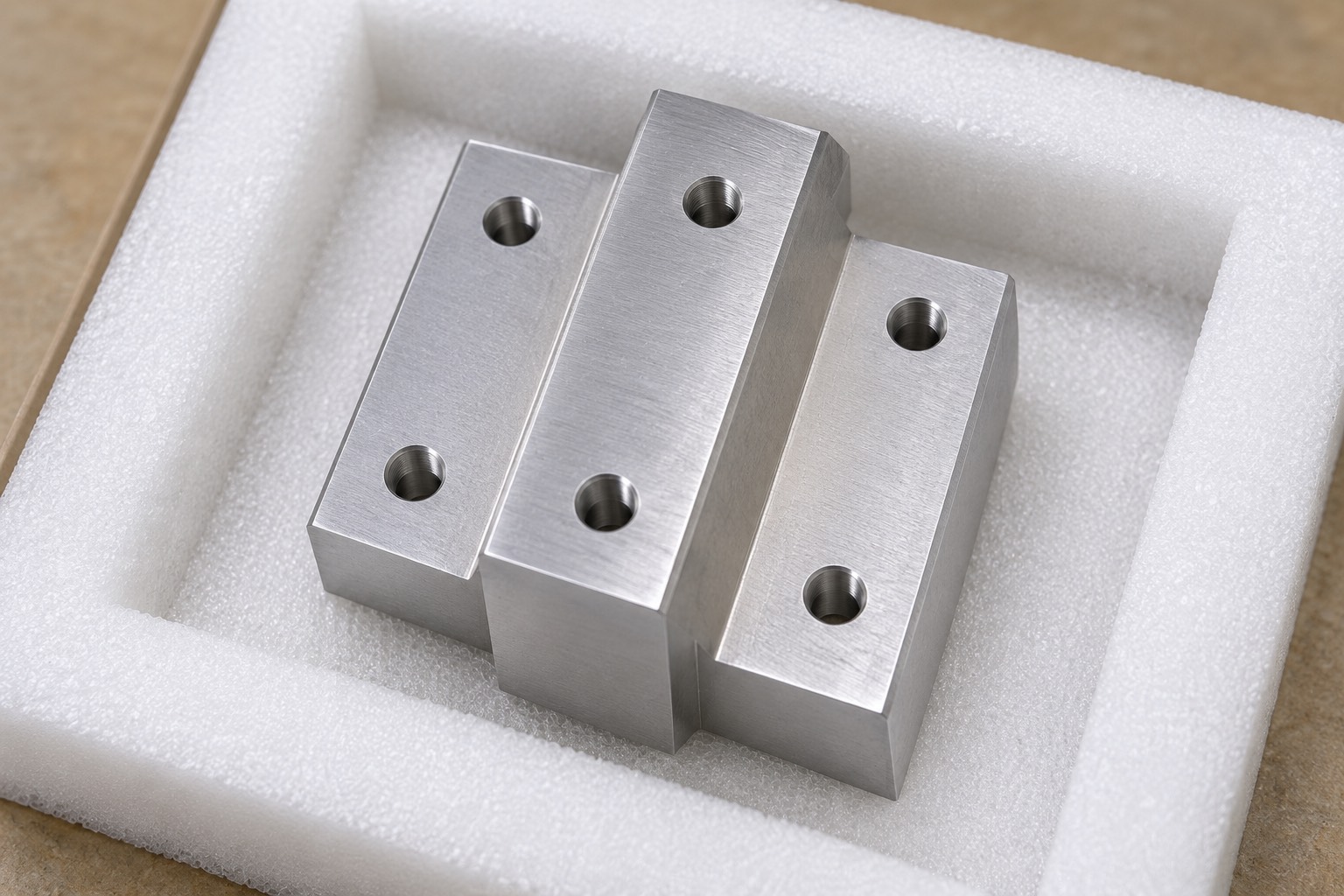

六个孔并不意味着相同的加工与接收工作。杭州异形六孔连接块采购，应同时核对台阶轮廓、各孔接触面和基准关系，才能比较报价。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。配图依据模型生成，仅展示结构，非成品实拍。

莱图加实际加工过本案例所示的异形六孔连接块。模型正反面有不同的凸出与凹入区域，孔口分布在不同台阶面上。采购若只把它概括成“一块料打六个孔”，便可能漏掉轮廓、接触位置、翻面和成品复核的工作。

本件讨论的重点不是猜测设备用途，而是判断两家供应商是否对同一范围报价。采购应提供可披露的装配要求，让加工方说明哪些面接触关联件、哪些面只需避让。不能依据内部名称或生成图的表面颜色认定用途、材料及处理方式。

以上来源为莱图加案例模型实际导入后的名义几何，不是生产实测或材料证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

本件并非等厚平板，前后表面存在台阶。若加工方采用的定位面与装配接触面没有解释清楚，即便孔径可以单独检查，也可能无法说明孔组相对接触面的关系。采购比较报价时，应问清是否包括这些关系的复核，而不是只对照孔的数量。

莱图加工程评审建议把两侧凸出、中部凹入及反面凸出分别标为确认对象，说明可用接触区域与需要保护的区域。加工方应解释换向后如何保留关系，不因某面容易夹持，就把它默认当成全部尺寸的依据。

六孔分布在不同高度的表面上，孔口去毛刺、工具进入及复核接触不能只按一张正视照片判断。采购应让供应商说明正反面处理、孔内检查与轮廓复核的覆盖范围。只写“六孔加工”可能没有说明这些工作是否已经包含。

吴玉光、李春光2011年的研究将定位接触、基准和工序尺寸联系起来分析。本文以此说明本件应关注关系，而不只关注单孔，不引用论文数值，也不声称案例采用了该建模方法。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》

建议首件确认资料对应实际方向，写明哪些表面及关系已检查。若提供装配件试验，仍需说明它能覆盖哪些功能。不能因为六孔都能穿入紧固件，就认定台阶接触和全部位置要求已经通过。

一份报价可能按普通外形和孔加工估算，另一份则包含专门支撑、方向转换及关联复核。采购应先让双方解释工作，再统一材料、数量、版本与接收范围。不能把报价较高直接等同于利润较高，也不能把设备数量当成此件能力证明。

若拟采用专门夹具，应说明它针对本件解决什么接触或可达问题、准备工作是否可复用。若调整批量或重复采购，应重新核对版本和接收条件。工装名称相同不代表一定能直接沿用，旧项目经验也不免除本单确认。

本案例说明莱图加加工过同时含多层轮廓和多孔组的连接块，采购可据此沟通异形件的方向识别、装夹衔接、孔口处理与交接复核。文章不公开历史工序、工时或交付数据，也不把未披露的具体措施写成已发生事实。

针对新的杭州连接块加工需求，建议先让技术与采购共同确认功能面及验收范围，再由加工方提出可执行方案。区域服务不等于杭州当地实体工厂；生产协作、供货与运输安排应按实际情况核实，不由标题地域词代替调查。

建议报价对照表分为材料与毛坯、轮廓加工、六孔、翻面与支撑、复核、处理及包装。不存在的工作不强行添加，客户自供或自行完成的部分也明确列出。两家供应商在同一范围内解释方案后，价格才有可比性。

接收时，按照有效图纸和确认项目复核，不以示意图的边缘亮度或金属纹理判断合格。若配合不顺，先保存状态并核对方向、版本和接触关系，不在现场直接磨薄台阶后再比较。采购要选择的是能解释并验证本件关系的加工方。

不建议，还需核对台阶轮廓、换向、孔口处理与关联复核是否包含。

不能自动说明，还应按要求确认孔组与接触面的关系。

不能只看名称，应比较本件的接触、可达、复核与重复使用条件。

不是。本文保留客户与项目保密信息，公开结构经验及采购核对方向。

不能。图片由案例模型生成，接收应依据有效图纸、约定方法及实物。

莱图加真实加工案例资料，模型结构实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际核实官方索引摘要与元数据，引用仅限接触、基准与工序尺寸关系。
