杭州切角三孔连接块采购：比较报价前，先核对哪些加工与验收范围？

2026-10-20 技术干货

一件体积不大的三孔连接块，报价差异可能来自孔口结构、正反面加工、定位复核和包装范围不同。杭州切角三孔连接块采购，应先统一供应范围，再比较价格。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露，以下以实际核对结构说明采购应怎样判断，不编写未披露的历史价格、交期和加工参数。

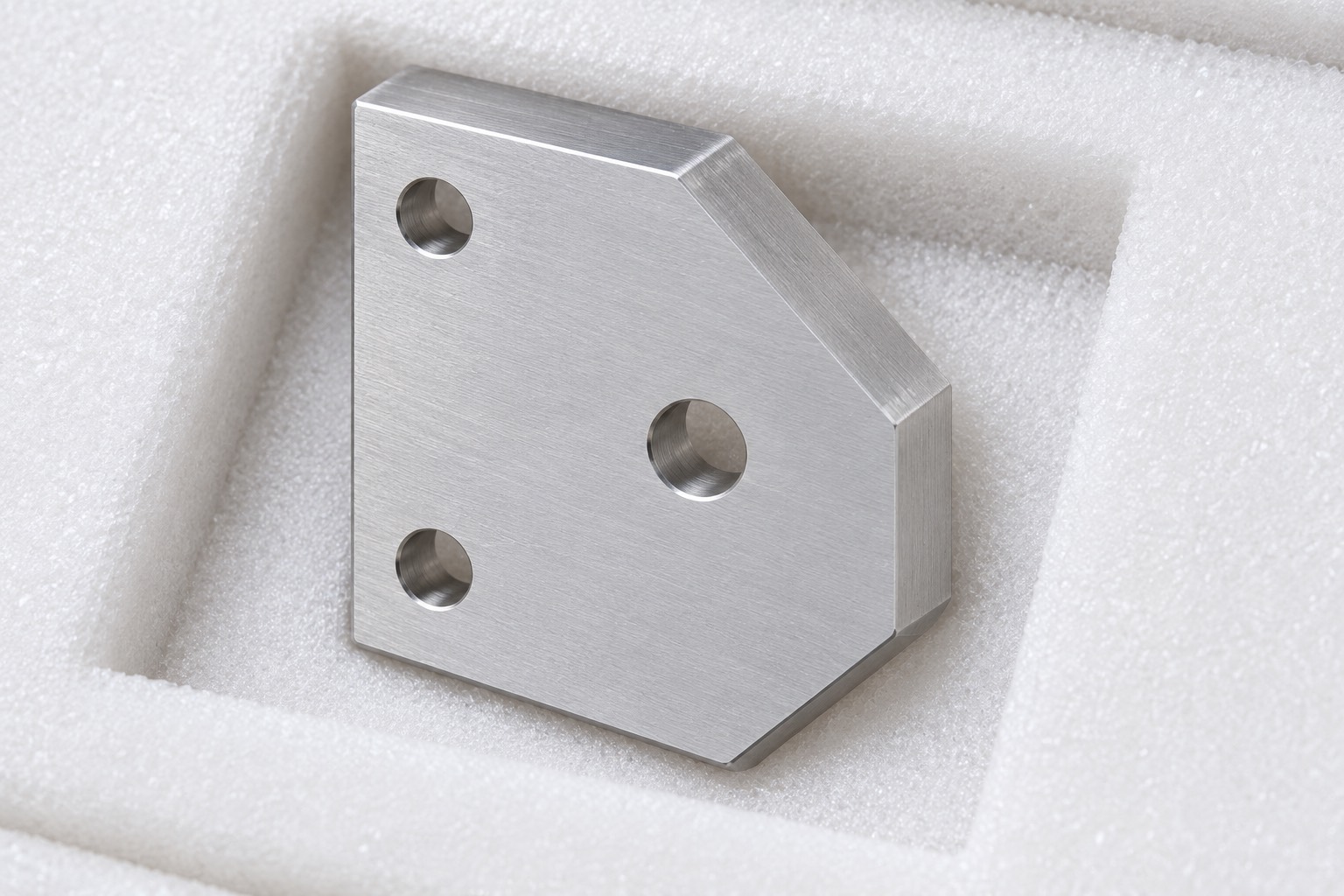

莱图加实际加工过本案例所示的切角三孔块类零件。模型可见两个外侧孔和一个中部孔，其中外侧孔在一面带有较大的孔口台阶；外形一侧有斜切轮廓。它适合用来讨论报价是否覆盖双面特征与关系复核，而不是按“一个小方块打三个孔”简单比较。

采购需要说明该块与关联件的接触方式、紧固方向和外形避让条件。结构名称仅用来识别本文零件，不据此认定具体设备用途。当前承接条件需要受控资料评审，历史做过这一结构，并不等于本次所有材料或公差要求都可以直接沿用。

数据来自实际导入的莱图加案例模型，属于名义几何，不是生产实测或材料证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

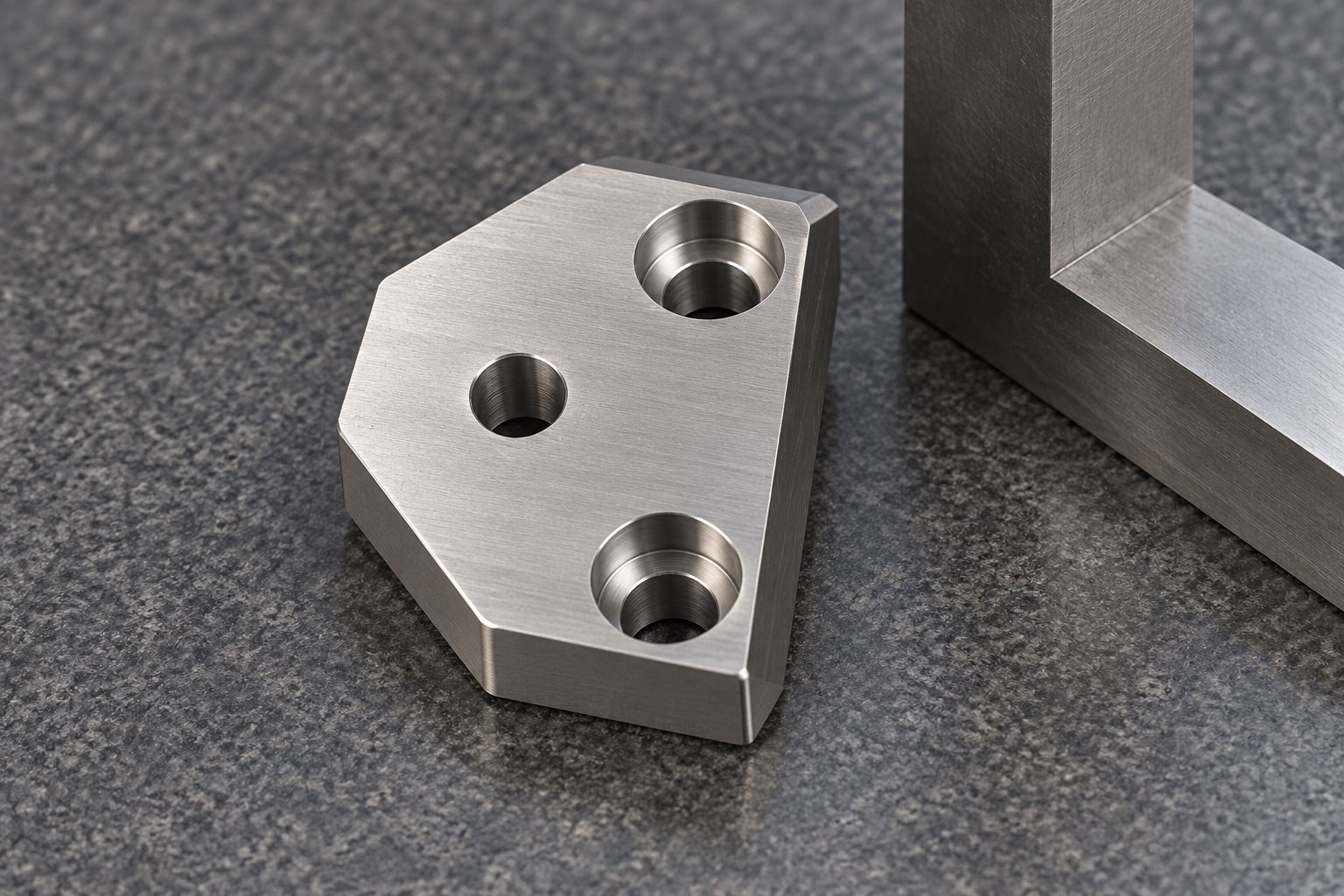

外侧孔具有不同于普通直孔的孔口形态，采购应让报价与技术条件对应，核对台阶口朝向、有效尺寸及接收方法。不能把孔口扩大都称为同一种沉孔，也不能凭生成图中有金属反光就判定加工形式已经完全明确。

莱图加工程评审建议把每个孔的要求与对应面标识在受控清单中，让供应商说明孔加工、双面修边和复核是否包含。若一家报价只按模型估算，另一家包含明确的孔口和接收工作，应先统一基础，而不是直接认为差价来自利润不同。

小块在不同面加工时，应讨论接触区域、压紧位置及刀具空间。采购无需替加工方设计整套工装，但应能得到可以理解的基准与关系复核说明。如果翻面后的孔口朝向错误，即使孔数相同，也可能不满足紧固或安装要求。

吴玉光、李春光2011年的定位误差研究分析了接触、基准与工序尺寸的联系。本文引用限于说明翻面定位应保持清楚的关系，不据此给出本件误差数值。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》

建议首件把正反面、孔组和受控接触面一起检查。若加工方打算夹持已经完成的表面，应解释保护与卸载复核方式。不能只凭“采用数控设备”认定换向后全部关系已受控，实际确认范围应写入本次订单。

斜切轮廓可能影响方向识别和邻近空间，是否承担实际避让功能要结合装配资料。采购应把外形与安装方向放在同一版本内，不允许因为不影响单独摆放，就把斜切边当作可随意省略的装饰特征。

孔口、外边和斜切交界需要按图纸要求处理。建议区分可接触面、需要保护的边界和普通搬运边缘，核对修边后的尺寸与外观。不能用整体抛亮代替局部处理，也不要为了试装方便要求供应商临时扩大孔口而不走技术确认。

本案例表明莱图加加工过带切角轮廓、贯穿孔和台阶孔口的块类零件。采购可以据此沟通小件夹持、翻面衔接、孔口处理和批次交接。公开案例不披露客户信息，也不填充没有提供的历史异常及解决经过。

对新的杭州连接块加工需求，建议在同一资料版本下分别确认材料、数量、孔组关系、外观和接收方法，再讨论报价。区域供货服务不表示杭州当地实体工厂。生产及协作安排应按实际情况核实，不由标题中的城市名称代替。

比较报价时，建议采购逐项标出材料、外形、孔口、复核、处理和运输是否包含；若某项由客户负责，应写明交接状态。零件虽小，必要准备工作仍需要评审，但不能据此推定任何固定费用或工时。

收货检查可以分为外形及方向、孔组与安装关系、表面及边缘、数量与资料四部分。紧固件能装入只能覆盖部分功能，不能单独代表全部尺寸通过。选择能解释这些范围并对应本单资料的加工方案，比仅比较一个成品总价更可靠。

不能，还应统一孔口结构、方向、关系复核与供应范围。

不可以，背面出口、接触和修边也应按受控要求检查。

不代表全部要求满足，需确认孔组关系与接触条件的检查范围。

本文不披露保密工艺记录，只说明已加工的结构类型及当前采购应确认的要点。

不能。图片依据图纸生成，非成品实拍，实际接收应依据受控要求及实物。

莱图加真实加工案例资料，本文按脱敏模型核对结构，不披露客户及项目保密信息。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年13期1513-1518页；引用范围为官方索引PDF摘要与开篇，仅作接触和基准关系的方法背景，不搬用数值。
