杭州L形双孔薄盖板图纸评审：安装孔与折角怎样一起复核？

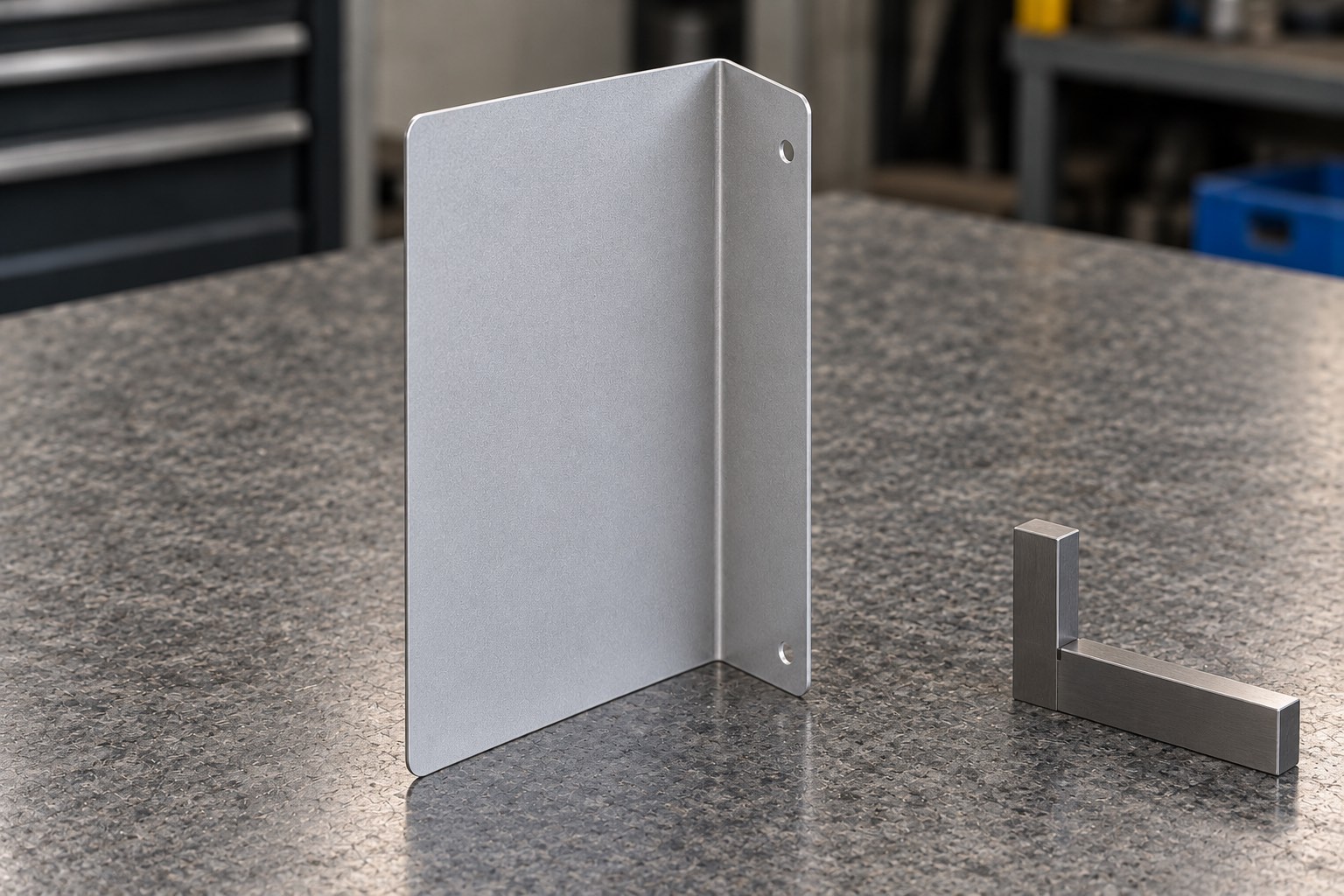

这件L形薄盖板由一片较宽面和一片较窄面相接构成，两个安装孔集中在窄面两端。杭州薄盖板加工评审不能只看孔径，还应关心安装后的贴合、折角关系与薄面受力。莱图加可以先确认成品功能，再评审成形及孔加工顺序。本文以STEP模型为资料，属于图纸工艺分析，不代表真实订单加工、试装或交付结果。

图纸分析背景

模型已经导入，并核对内外斜视和端部形态。它呈连续L形结构，可作为讨论薄面支撑、孔位与转角的依据。这里不根据目录名称认定具体设备用途，也不把成品外形说成已经采用某种生产工艺。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

图纸可见数据摘要

数据来自客户提供工程资料中的模型可见几何。包络属于名义外形，不是材料、板厚、公差或生产实测值。

零件结构及装配关系分析

两孔集中在同一窄面，较宽面则连续展开。若窄面通过紧固件与设备连接，较宽面可能需要与周边保持特定距离或形成覆盖；这是待装配资料确认的条件，不据此声明具体防护、承载或精密定位功能。首先应标出实际贴合区域、紧固方向和邻件边界，再讨论孔与折角的接收关系。

对于薄面，强行压紧后看似贴合，并不能说明自由状态和安装后的形态都合适。评审宜明确紧固件数量、允许的装配调整与观察状态。未经同意，不应依靠拉紧螺钉纠正明显几何差异，也不能将施力后的样子当成未经说明的尺寸测量条件。

难点一：先确定成品要求，再比较成形路线

连续折角形态使板料成形成为可评审路线，但实际制造方式需要确认。若采用成形，建议先核对材料与工艺约束，再评估展开、转角邻域及工具避让；如果采用其他方式得到相同外形，也应比较壁厚、过渡和后续处理是否符合图纸，而不是只认外观相似。

对莱图加而言，路线草案应写清何时建立孔位、何时形成转角、何时检查自由状态，以及改变顺序后谁批准。首次试制宜把成形前后相关状态留作过程记录，观察两端和中段的形态，而不是只量一个端部就判断整条长边符合要求。

难点二：两孔与折角关系需要在成品状态确认

只分别检查两孔的直径和间距，可能漏掉孔组相对贴合面、长边或折角的关系。吴玉光、李春光在《中国机械工程》2011年的研究，把工件夹具接触、基准与工序尺寸的联系纳入分析。本文仅用这一思路提醒基准映射，不把该论文当成本件成形参数或精度承诺。来源：夹具定位误差分析的机构学建模方法

建议先确定装配基准，再选择孔加工与复核时的支撑。若先在平面阶段加工孔，仍需检查成形后的孔位关系；若在成形后补加工，应评审工具能否到达、窄面有没有连续支撑，以及夹持是否会临时压平原有偏差。两条路线都应给出成品状态的检查节点。

难点三：薄面保护与孔口修边要互相配合

较宽面形成较大的接触区域，搬运、夹持和包装时容易与台面或其他零件摩擦。建议划分功能接触区与外观保护区，工装接触位置避开不允许留下痕迹的表面。不要在检查前用重物压平薄面，也不把保护膜未揭开时的表面观察当作完整复核。

两个孔的正反面、长边与转角端部都需要按受控要求修边。建议安排处理顺序，让孔口可观察且不被夹具遮挡；完成后再检查贴合位置及相关尺寸。遇到边缘翘起，应先判断是毛刺还是主体变形，不能用打磨或强压处理所有现象。清洁方式同样需要适配实际材料和表面状态。

工程师注意事项与必备加工能力

1. 成形及路线评审：需具备读懂成品几何与实际装配条件、评估制造路线的能力，确认尺寸接收节点；用受控路线与首件状态复核，不把相似外形当作路线已批准。
2. 孔面关系复核：需具备建立一致孔位和安装面基准的能力，检查两孔与折角在成品上的关系；明确支撑与测量状态，避免只检查展开状态或单独孔径。
3. 薄面装夹与边缘处理：需要适配连续支撑、轻接触保护和双面修边的工装能力；比较夹持与卸载后的形态，并观察两端和中段，不能用强行压平取得好看读数。
4. 搬运与批次交接：需要区分宽面、窄面和孔组方向，保持版本与数量对应；通过分隔支撑、接触面检查和包装记录防止碰伤。这些是待核查能力，不是企业已经完成本件能力验证的声明。

验收、交付与包装复核

建议把接收项目分为外形与两面关系、孔组与安装接口、边缘与表面三个部分，按功能选择测量和观察方法。装配样件可以帮助检查工具避让和邻件干涉，但应记录样件版本、紧固方式及判定范围，不能以“能拧上螺钉”替代所有检查。

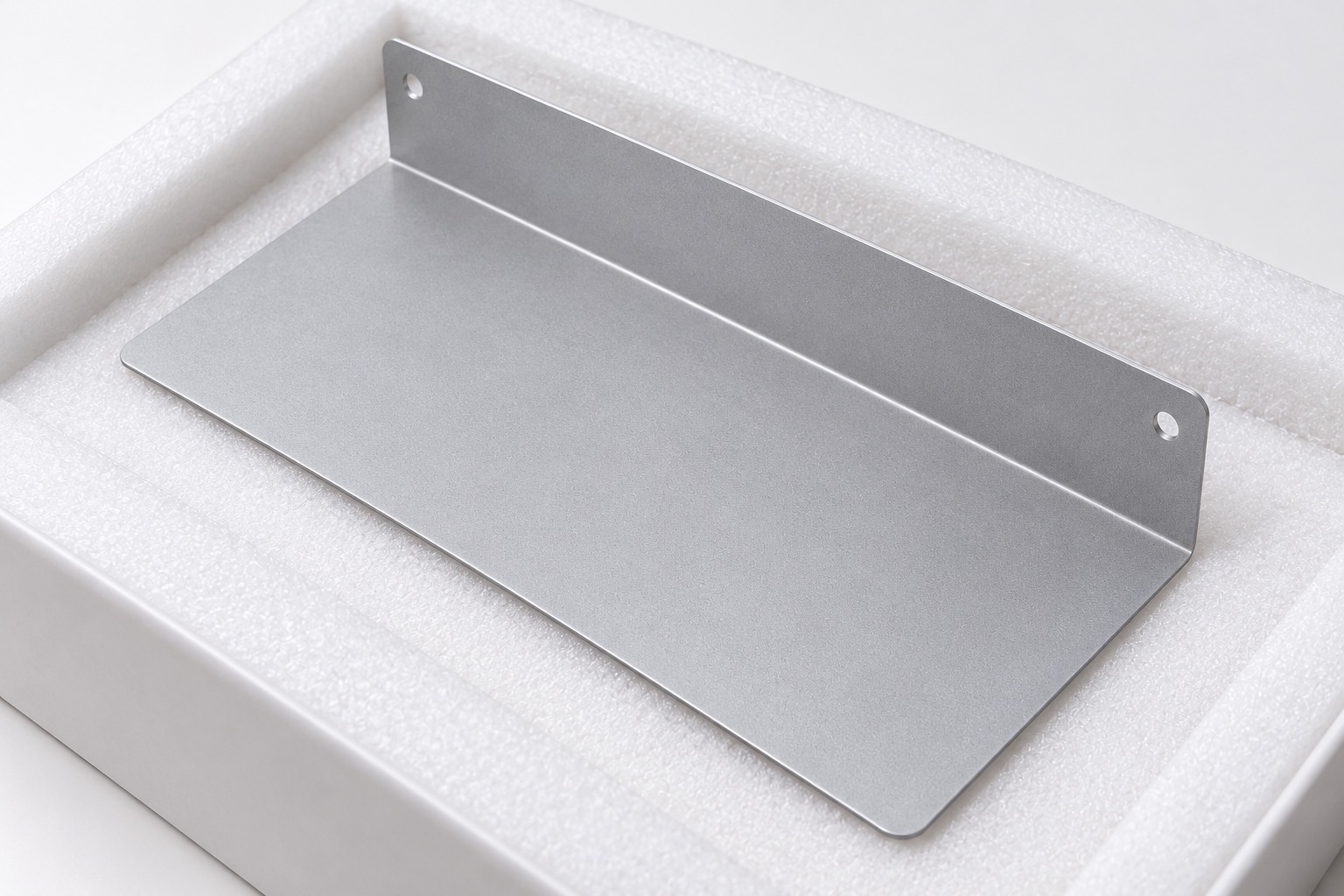

包装支撑应避免只压住一个窄边，让较宽面悬空承受挤压；可评审沿长边支撑、独立隔层等方式。转运后需核对自由边与孔口是否受碰伤。文章生成图仅展示结构，不作为板厚、处理状态和真实交付性能的依据，也不替代实际零件的尺寸复核记录。

选厂逻辑总结

选择杭州精密零件加工服务时，可以要求供应商解释成形、孔加工、成品检查与包装如何衔接，并提供适用设备和工装的核查依据。地域服务不等于当地实体工厂；具体承诺应建立在本件评审与试制结果之上，不根据宣传或示意图作结论。

常见问题

两个孔可以在成形前加工吗？

可以作为方案评审，但需确认成形后孔位与安装面的关系如何复核，不能只接受平面状态的读数。

成形后再加工孔是否一定合适？

不一定。还要检查窄面支撑、工具可达性、夹紧变形及首件验证条件，不能只看孔容易找到。

薄面能用压紧后的形态验收吗？

应按约定状态执行。若有夹持或装配载荷，需明确条件，并区分自由状态与施力状态的检查项目。

宽面没有安装孔，是否可以忽略？

不可以。它与窄面的关系、外形避让和表面状态仍可能影响装配，应以受控要求确定检查内容。

案例是否已经验证加工合格？

没有。本文为模型工艺评审，实际制造、首件与交付结论须有真实记录支持。

参考来源

客户提供工程资料的STEP模型可见几何，实际导入与多视角核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年，使用官方PDF摘要及开篇，限于基准、接触及尺寸关系的方法背景。
