杭州双折角多孔支架图纸评审：先确认成形方式还是先安排孔加工？

2026-10-20 技术干货

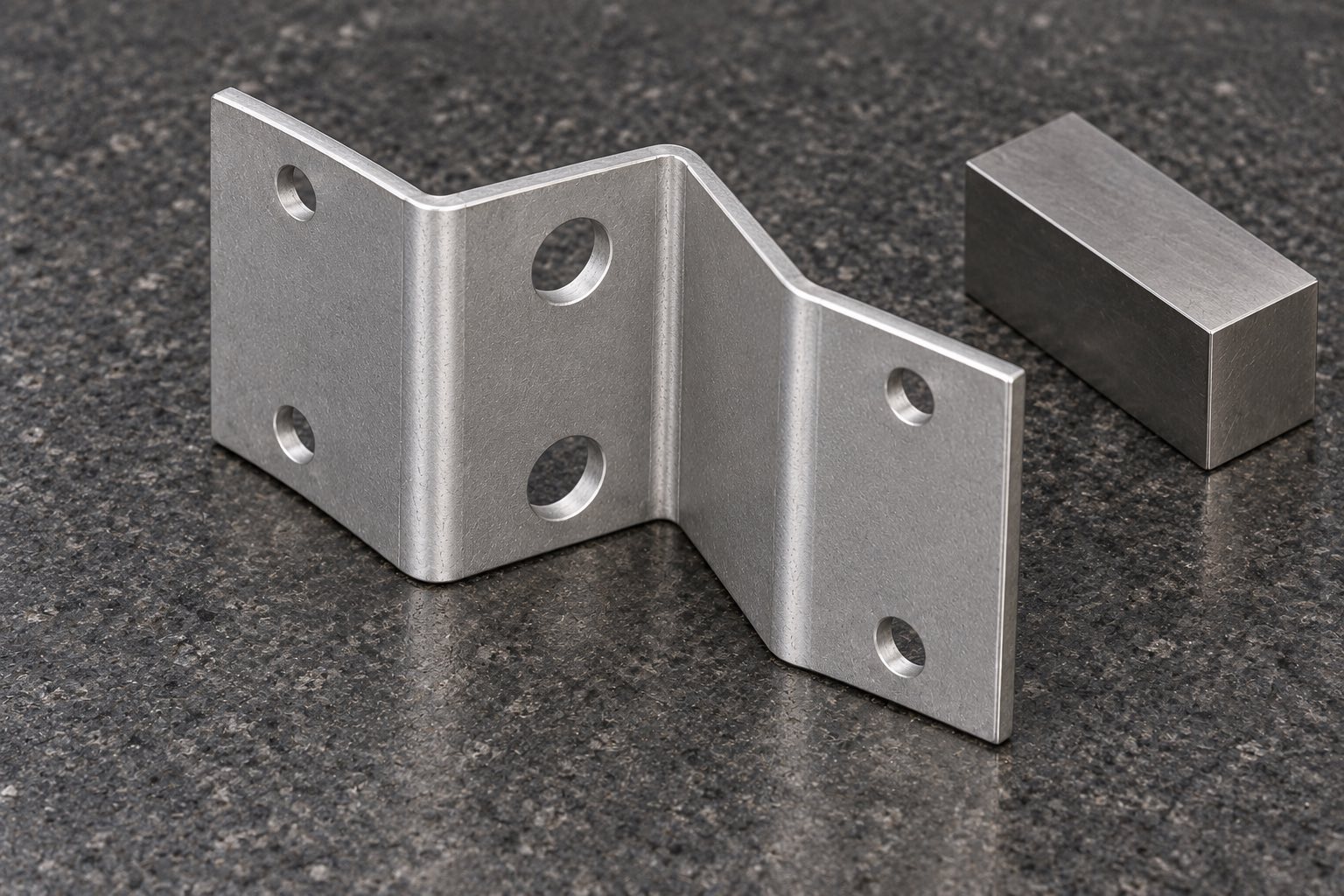

这件双折角多孔支架有三片连续面，两次转折形成偏置轮廓，每片面上各有两个圆孔。评审时应先确定材料、成形方式和实际安装基准，再讨论孔加工顺序，而不是看到六孔就直接拆成六个独立孔位。本文面向杭州精密零件加工需求，以莱图加工程评审角度分析可选路线；依据为模型几何，不是某项已完成加工或装配验证。

来源为受控STEP模型导入及正反、多角度核对。以上仅说明可确认几何，其余尺寸、公差和工艺要求按受控图纸与试制评审确认。银色配图是生成示意，不作为材质、表面处理或交付实绩依据。

模型展示的是成品形状，并没有直接给出制造历史。相似结构可能需要评审板料成形后修整，也可能需要结合材料、批量和功能考虑其他路线。不能只凭两个圆弧转角，就断定该件已经采用某种折弯方式或可以直接展开加工。

莱图加技术沟通建议先请设计方明确允许的制造方式、转角与主要面的功能，以及哪些关系必须在成品状态下满足。若考虑折弯，应评审展开、成形工具与回弹验证；若考虑整体去料，应评审薄面支撑、刀具进入及材料利用。路线不同，孔位复核的节点也会不同。

从结构看，两侧面与中间面有明显位置偏置，但模型本身不能证明哪一面是安装基准。建议把贴合面、定向面和紧固孔分别与实际装配对象对应，再确认加工中使用哪些特征定位。以便于装夹的面临时定位，并不意味着该面自然成为设计基准。

吴玉光、李春光的研究将定位接触、基准与工序尺寸关系纳入误差分析。本文参考的是明确这些联系的工程思路，不把论文中模型计算直接当成本件数值，也不宣称已经达到某项角度或孔位精度。来源：吴玉光、李春光，2011，《中国机械工程》

如果选择先做孔再成形，建议评审成形后孔与安装面的位置是否仍可满足要求，并在首件上建立复核节点。如果选择成形后加工部分孔，则需要解决倾斜面或偏置面的装夹和刀具可达性。两种路线都不能只凭经验口头决定，尤其不能用单个孔的通规结果替代多面孔空间位置确认。

拟定方案时可先分清六孔的功能：哪些用于紧固、哪些可能承担定位、哪些仅作通行。功能须由设计资料确认，不能从孔径大小自行推定。不同功能允许的余量与复核方法可能不同，应按受控要求逐项安排，而不是全部套用同一检查方式。

三片面形成偏置后，局部夹持容易出现一面贴合、另一面悬空的情况。建议先检查支承与压紧接触，避免靠过度压紧把支架拉到某个看似正确的位置。首件应比较夹持、松夹和模拟安装条件下的可复核状态，区分装夹作用与零件自由形态。

六孔分布在不同面，修边工具也需要不同进入方向。建议在工艺卡标明各面孔口正反侧的清理与观察方式，并注意转角附近是否存在工具干涉。若需要改变边缘处理方式，应先确认不会损伤安装面或扩大不允许修除的区域。

以上是本件对加工与验证的条件要求，不是企业能力认证或真实订单结果，也不对未经确认的材料和公差作补充承诺。

建议在首件确认资料中对应记录所用路线、实际安装面、各孔功能、复核状态和发现的干涉点。若试装时只有强行压紧才能对孔，应先排查定位与成形关系，不宜直接扩孔掩盖问题。任何设计修改需得到批准后更新资料与检查项目。

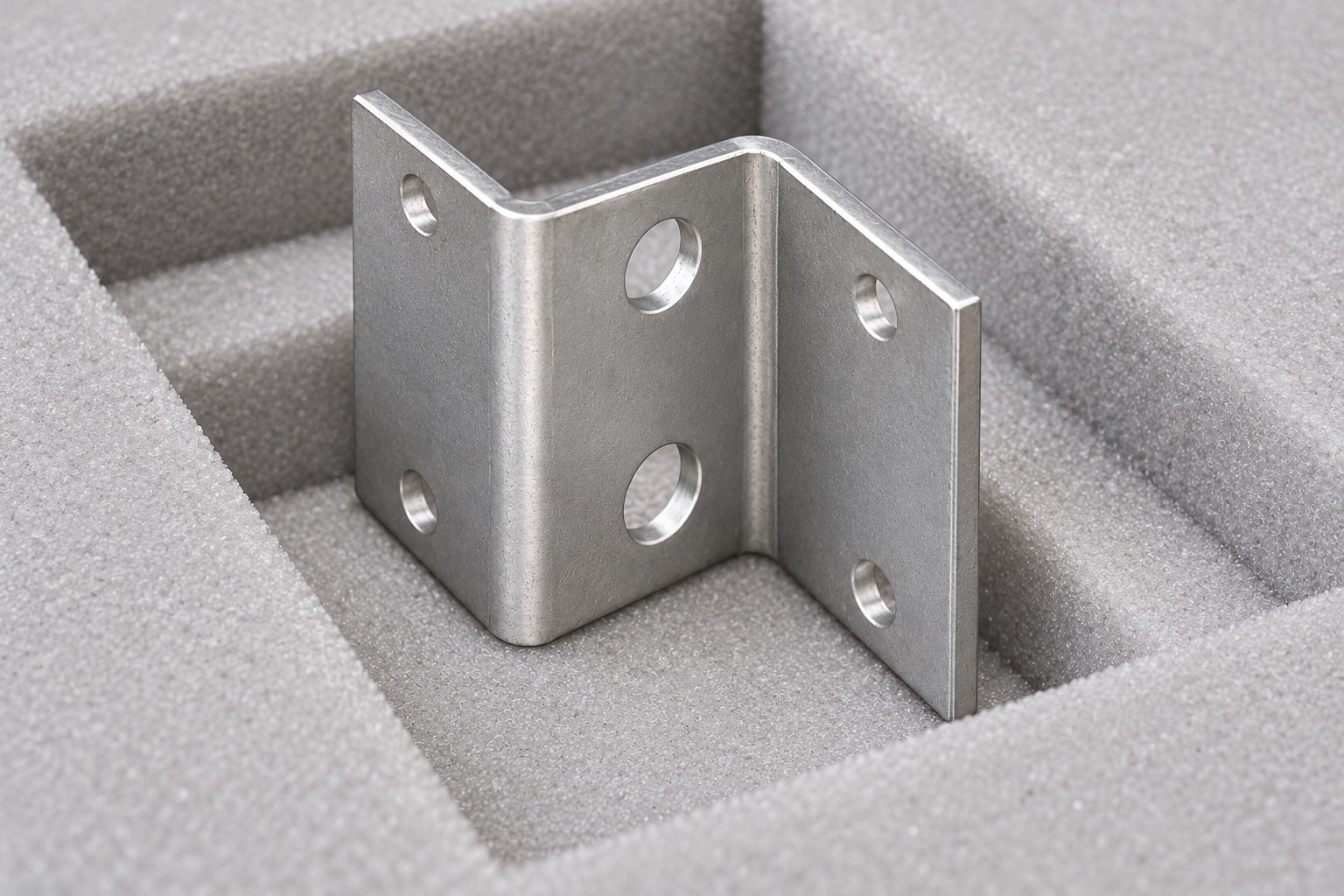

杭州小批量零件加工服务中的包装，也应围绕偏置薄面设计支撑与隔离，避免运输中被压成不同角度。包装前核对六孔边缘、转角可见表面与零件方向，保持版本和数量对应。工程评审应以具体确认结论结束，而不是用“精密加工”四字代替所有接收条件。

可作为候选方案，但须评审成形影响和成品状态复核，不能仅凭模型决定。

不能。它们只能证明几何过渡特征，实际制造方式需要技术资料或明确工艺要求支持。

不一定。孔的实际功能应按设计资料确认，不能由大小推断。

还应按约定状态复核松夹与安装关系，防止夹具把零件强制压到读数位置。

可以讨论模型事实、潜在风险与待验证方案，但必须清楚区分建议和实际成果。

受控STEP模型实际导入与多视角核对；吴玉光、李春光2011年定位误差研究。引用用于基准与接触关系的定性分析，不引用未验证的本件工艺数值。
