杭州等高块图纸评审：先建立支承面还是先加工双沉孔？

2026-10-19 技术干货

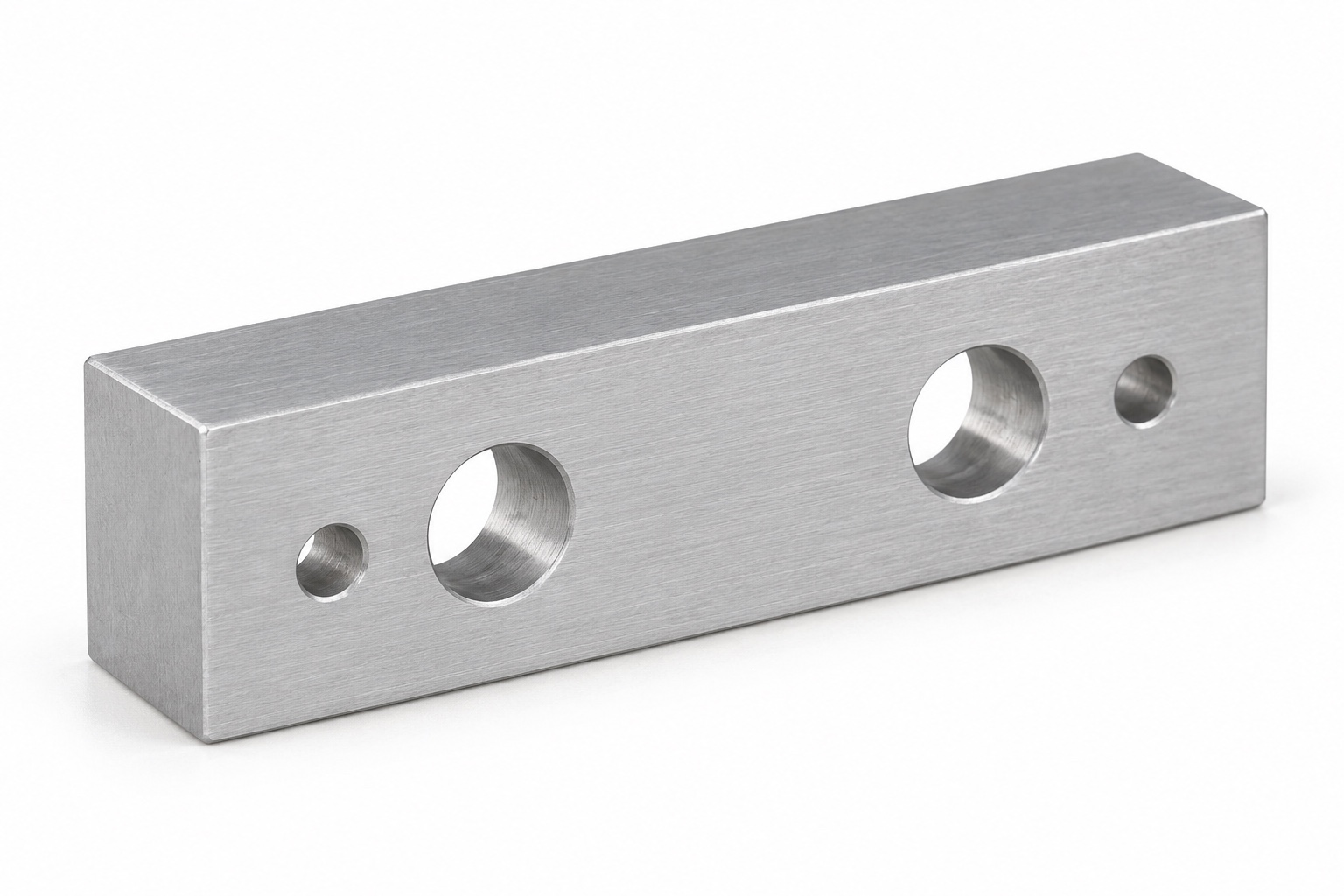

这款等高块为长方体结构，孔组含两个阶梯孔及端部小孔。莱图加以工程评审方式比较支承面与孔加工的先后关系，重点讨论翻面定位、沉孔余厚和配套装配。本文是受控三维模型的工艺分析，没有真实订单、试制或交付结果；配图为生成示意，不据其颜色确认材料与表面工序。

实际导入模型后可确认外形包络和孔组关系。长方体容易让人只关注总高，但作为配套支承结构，还应看接触面、孔与紧固方式之间的关系。是否需要成组配磨、哪些面参与装配，由受控资料确认，不把零件名称直接当成精度或功能证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

表中尺寸来自模型名义几何，不是实测或公差承诺。[来源：客户提供工程图纸可见标注及模型几何]

若等高块用于支承两个配套件，应确认由哪些面形成高度关系，是否需要同组使用，以及单件检查与装配检查如何关联。不能把各个外形尺寸分别合格当成组合后高度一致的充分条件。评审时应由设计要求确定平面、方向和位置关系，避免工艺与验收各自选择不同的基准。

全国标准信息公共服务平台列示GB/T 1182-2018为现行推荐性国家标准，题名涉及形状、方向、位置与跳动公差标注。此处仅引用已核验的标准名称和状态；本文未据目录读取具体条文，也不因此新增平行度或孔位限值。来源：GB/T 1182-2018官方信息

建议优先评估先建立支承面和侧向参考，再加工关联孔的路线。其优点是孔的位置与接触关系较容易放进同一套检查体系，但要保护已完成面，避免后续夹持压伤。若毛坯或工装条件使先加工孔更方便，则需说明后续精加工平面时如何保留孔与表面关系，不能只凭“孔先做更快”决定。

两种路线都需要考虑翻面余量与承托。若直接用未确认的毛坯面定位，后续再修正该面，孔位检查可能失去共同参考。建议在工序单中记录每次翻面的定位面、压点和尺寸传递关系，首件分别复核关键平面与孔组，确认路线能够满足受控要求后再继续小批量加工。

阶梯孔不能只检查入口直径。若台阶用于容纳紧固件，还应由配套资料确认其接触位置、孔底形状和剩余材料；模型显示阶梯并不自动证明所有台阶都是某种标准螺钉沉孔。加工安排可比较先钻通孔后成形台阶与其他组合方式，具体方案应考虑刀具刚性、排屑和孔底检查可达性。

台阶的毛刺、刀痕和游离切屑可能影响紧固件落座，建议在清理后观察接触区域，不用表面反光判断平整。检查时将台阶深度、孔位和剩余材料作为相关但不同的项目；量具应能接触到目标区域，并明确参考平面。出现异常时先核查行程参考与刀具状态，不同时修改多个补偿值。

首件确认建议记录支承相关尺寸、孔组关系、阶梯深度与孔口状态，并说明检查方法和支撑条件。若装配需成组对比，应由设计与采购方确定配套检查方式；不能把单件试装手感替代全部几何要求，也不能通过后续任意垫片掩盖制造偏差。发现设计与模型冲突时，先确认版本再加工。

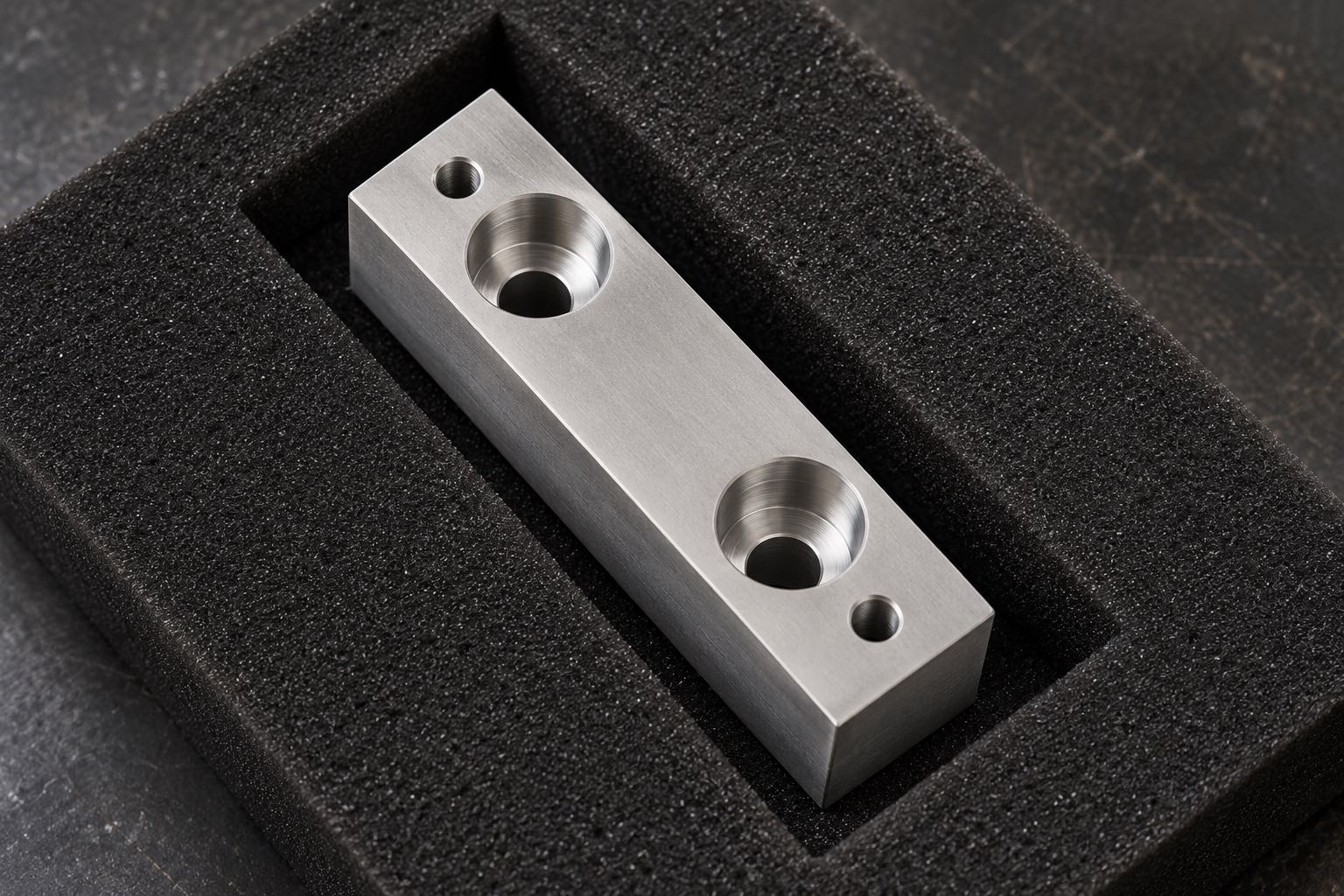

杭州等高块加工需求可以跨区域组织评审与交付，不能从地域词推断本地工厂。选择加工方时，可检查其是否能够解释基准转换、台阶检查和异常隔离的方法，所需能力应逐项确认。包装则应分隔支承面，清理孔内残留，配套数量和版本通过清单对应，不在精加工接触面随意标记。

建议先评估建立共同参考面的路线，但还需考虑毛坯、材料和工装。若选择先做孔，必须说明后续表面加工如何保持孔面关系。

不能。模型提供名义几何，实际接收范围和检查状态由受控技术要求确定，显示小数位数不等于精度承诺。

不能仅凭外观判断。需核对台阶形状及配套紧固件，本文只确认模型存在阶梯孔，不擅自指定标准件规格。

还要检查孔位、底部接触、毛刺和配套件状态。深度是其中一个项目，不能代替完整的装配关系核对。

应核对图纸、模型、材料和表面要求，以及上次有效工装和程序版本；若接口变更，应重新评审相关面和孔。

客户提供工程图纸可见标注及模型几何。国家市场监督管理总局、国家标准化管理委员会GB/T 1182-2018官方信息，仅核验题名、版本和现行状态，不引用未读条款或新增接收限值。
