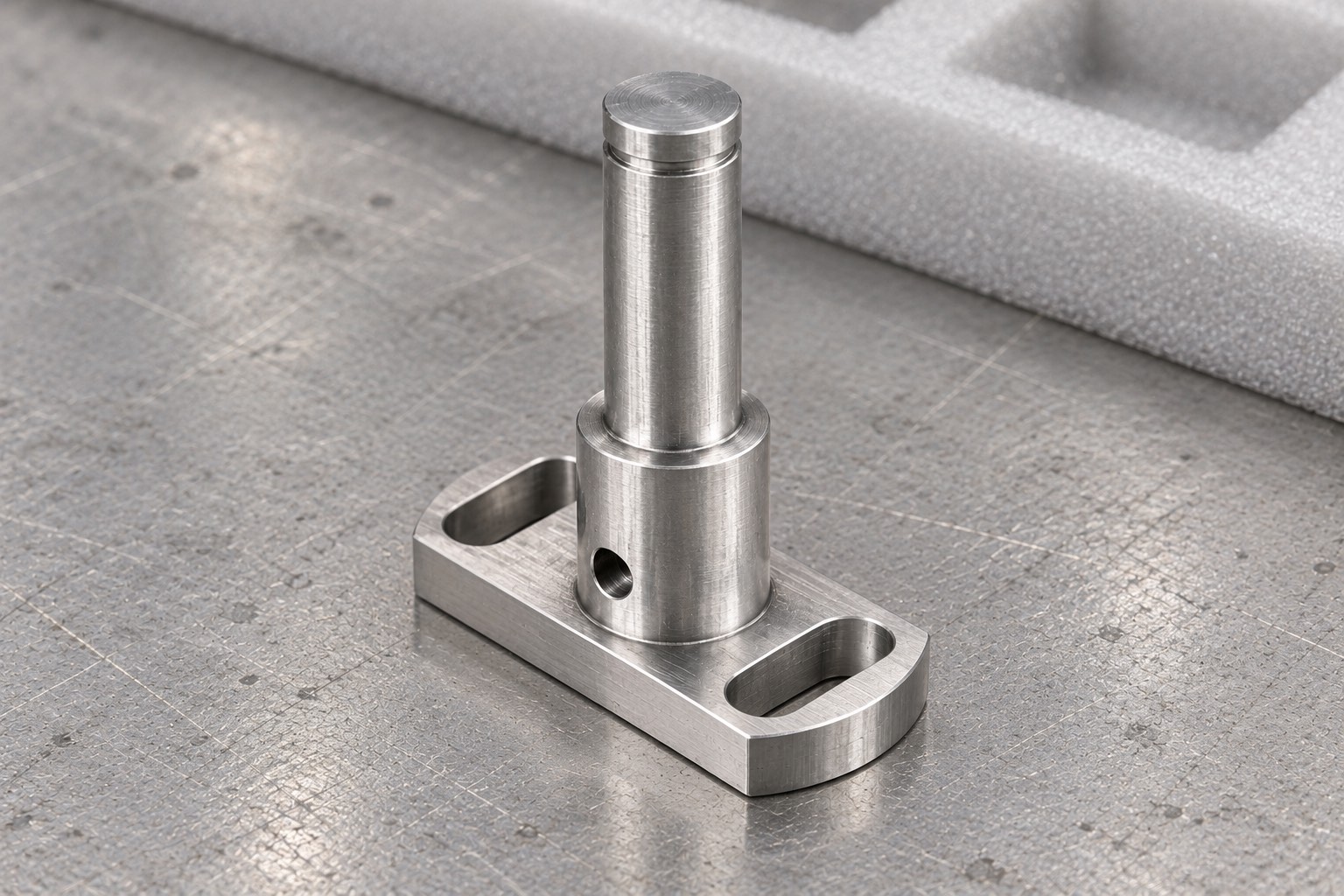

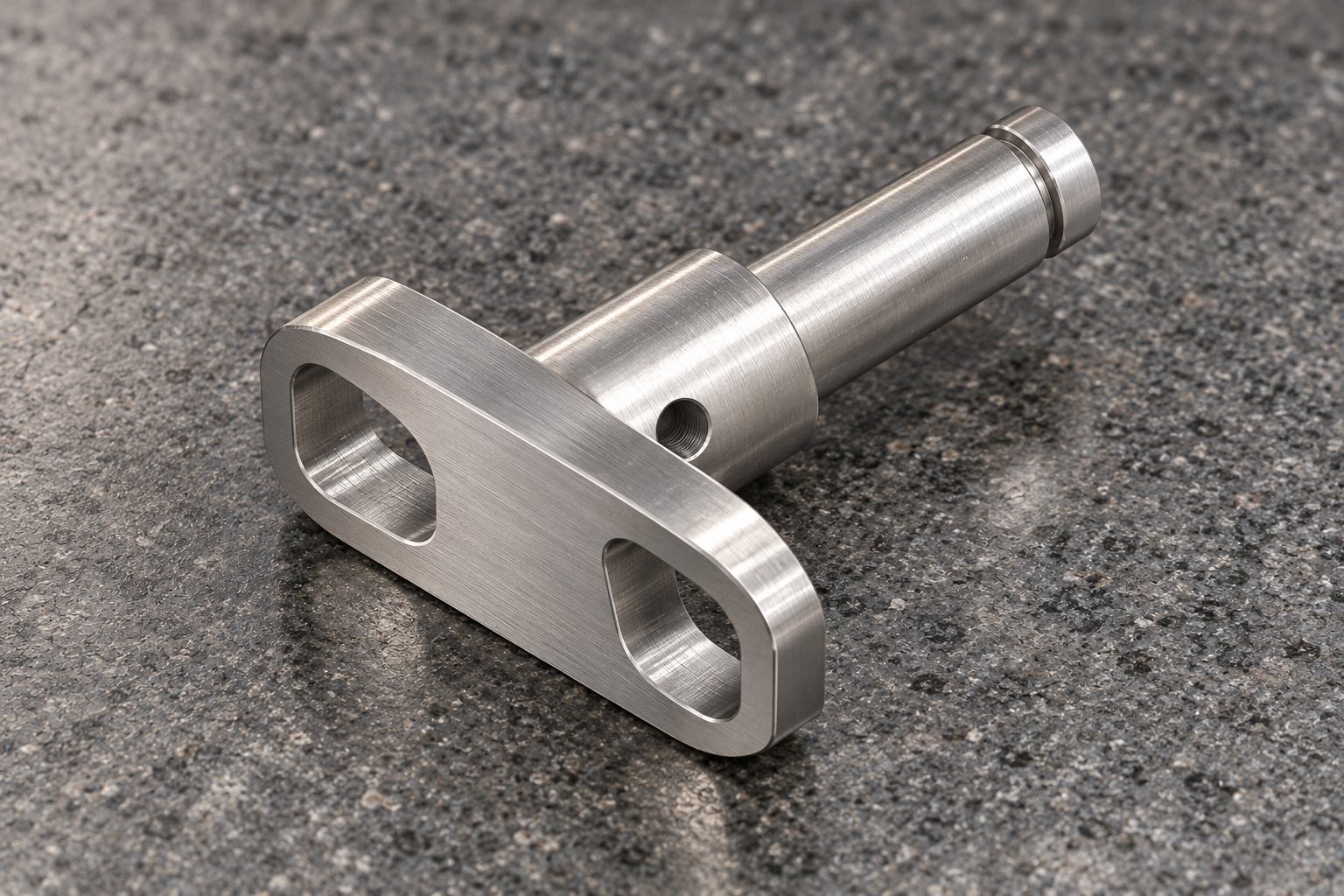

【本文摘要】这款带底座阶梯销把轴段、轴肩、横向小孔和底座双长槽集中在同一实体上。工艺选择不能只按“圆的车、方的铣”拆开，还要考虑共同基准、薄底座支撑以及翻面后的复核。下面从莱图加工程分析视角比较两种路线，供杭州小批量精密零件加工评审参考；依据为三维模型，不代表已完成加工、已确定材质或真实交付记录。

表中信息来自模型几何导入及多视角核对，只作为方案评审依据，不是生产公差或材料证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：客户提供工程图纸可见标注]

圆柱轴段可能承担导向或连接作用，双长槽可能用于底座安装调节，但实际功能需要装配资料确认。若装配以轴线和底面共同定位，后续测量就应围绕这组关系安排；若长槽只用于紧固，也不能把槽边临时当成精密定位面。仅从模型名称或配图外观，不能确定材料、配合等级或承载条件。

这款零件的主要矛盾在于加工可达性与夹持稳定性：车轴段时需要回转条件，铣底座和开槽时需要定位支撑，两者都可能改变后续可用的夹持区域。建议在切削前把每一步的剩余毛坯、接触面和退出路径画清，避免前一道工序已经拿掉下一道工序需要的支撑。

若毛坯与设备条件允许，拟定方案可以先保留底座区域的夹持余量，在稳定装夹下加工轴段和轴肩，再转入底座外形、双槽与横孔。优点是有机会在较少换装条件下维持轴段关系；需要验证的是转序后如何找回轴线，以及底面加工会不会改变原有接触状态。

验证时建议以首件建立轴段与底座之间的关联记录，观察重装后轴段测量是否稳定，检查肩部和底座根部是否留有不利于后续复核的毛刺。不能只凭车削轴径合格就认定整件关系合格，也不能在未核实毛坯及刀具可达性前断言这条路线适合批量执行。

另一种拟定思路是先建立便于后续定位的底面或工艺基准，再安排轴段加工。它可能便于底座定位与孔槽编程，但若过早完成两个通槽、减少周边余量，后续夹持区域会随之缩小。是否先开槽，应看剩余截面、装夹方式和轴段精加工时的受力，而不是按特征列表从上到下依次完成。

建议把“底面已形成”和“底座已全部加工完成”分开。保留必要支撑与较早获得定位面并不冲突。首件可在不同阶段比较底面状态和轴段位置，确认转序方案是否可重复。两条路线都需结合实际设备、材料及图纸要求选择，本文不代替现场工艺验证。

横孔位于下部轴肩，切削方向与轴段主轴线不同，拟定方案应说明怎样确定孔向、怎样支撑以及怎样清理出口。孔口触感正常并不能说明内部交接边已经处理妥当；建议结合可达性选择照明、放大观察或经确认的复核方法，避免去毛刺工具碰伤邻近轴段。

环向窄槽靠近顶端，修整时不应随意扩大槽边或磨去薄边。建议将窄槽加工、轴段保护与包装接触一并评审，防止夹持或运输时直接压住端部。模型中可见槽，不代表已确认标准挡圈规格；装配件和槽的具体要求仍需在受控资料中对应。[来源：客户提供工程图纸可见标注]

上述项目是承接此类结构需要核实的能力，不是对莱图加现有设备或精度作未经验证的承诺。评审重点应放在该件具体受力、定位和复核方法，而不是罗列机床名称。

建议首件资料明确采用的图纸版本、基准、测量支撑和检查阶段，分别记录轴段、底面、双槽、横孔及环槽的状态。发现偏差时先区分装夹影响、切削影响和测量方法差异，再决定调整哪一道工序。包装可采用分格支撑，让轴段和端部与硬质物隔开，同时保留可安全取出的空间。

没有。应结合毛坯、设备、材料和定位条件，通过首件验证选择。

模型提供名义几何，成品尺寸、公差和测量方法仍应按受控图纸确认。

未必。开槽可能减少支撑和接触区域，需要评估夹紧位置及变形风险。

不够，还应按约定方法复核孔向、出口边缘及相关位置。

不能。生成图用于说明结构，材料必须以受控资料和确认记录为依据。

· 客户提供工程图纸可见标注：导入受控STEP几何并核对多视角；公开内容排除文件名、内部代号及客户信息，模型几何不作为材料或加工实绩证明。
