杭州吸嘴底座图纸分析：横孔、顶孔和长槽怎样分步加工？

【本文摘要】这款小型吸嘴底座把横向圆孔、顶部交叉孔和下方长槽集中在同一零件上。它的难点不是单独加工一个孔，而是兼顾孔的交接、薄区支撑和换面定位。本文依据本次提供的三维模型，从莱图加工艺评审角度提出方案，属于杭州精密零件加工的图纸分析，不冒充已完成项目。

图纸可见数据摘要

下表仅记录已经导入并核对的模型名义几何，单位为毫米；不把模型值视为实测结果或默认公差。材料、技术要求和验收条件按受控资料确认，具体用途也不能单靠零件名称推定。[来源：用户提供的STEP模型几何]

从结构出发，先确认要控制的功能关系

零件名称可帮助建立交流对象，但不能证明密封、真空、流量或具体吸附性能。模型能确认几何交接，性能需要装配、材料和工况资料支持。莱图加评审此类杭州散件加工需求时，应先确认横孔与配合件的作用、顶部孔的连接要求以及长槽是否用于调整，再组织工艺。

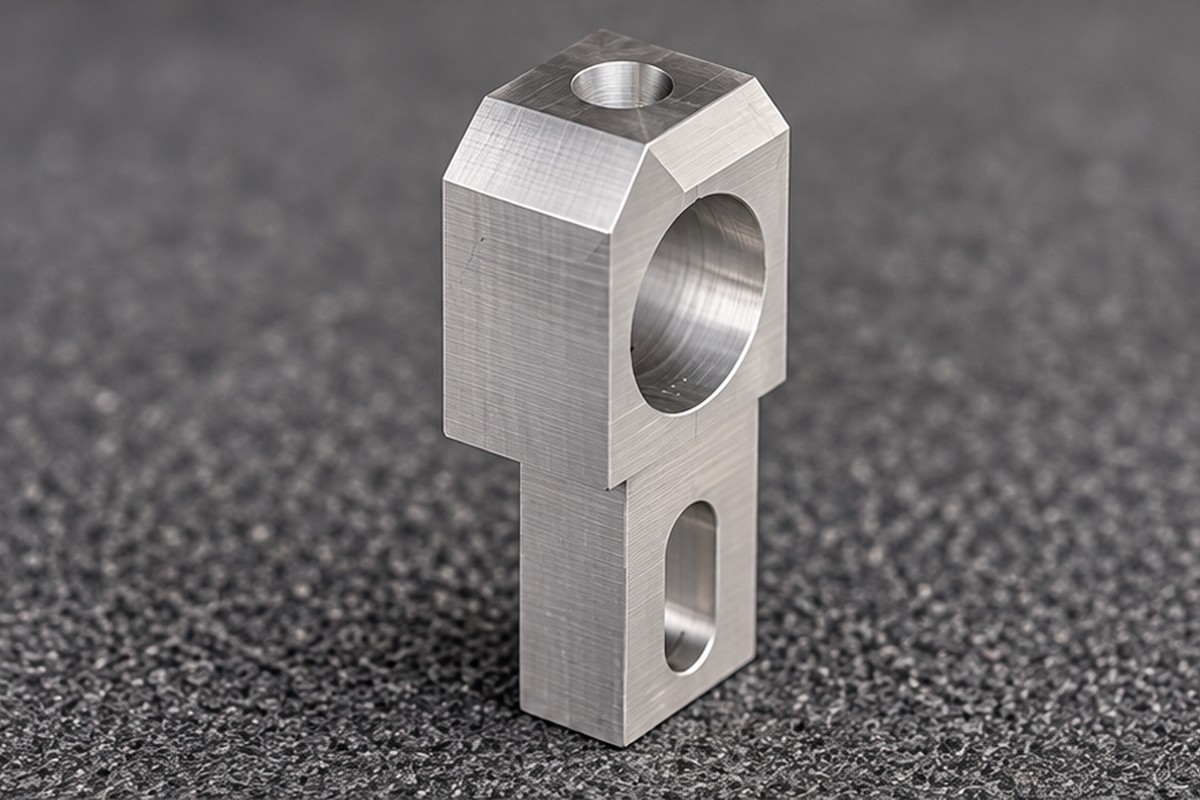

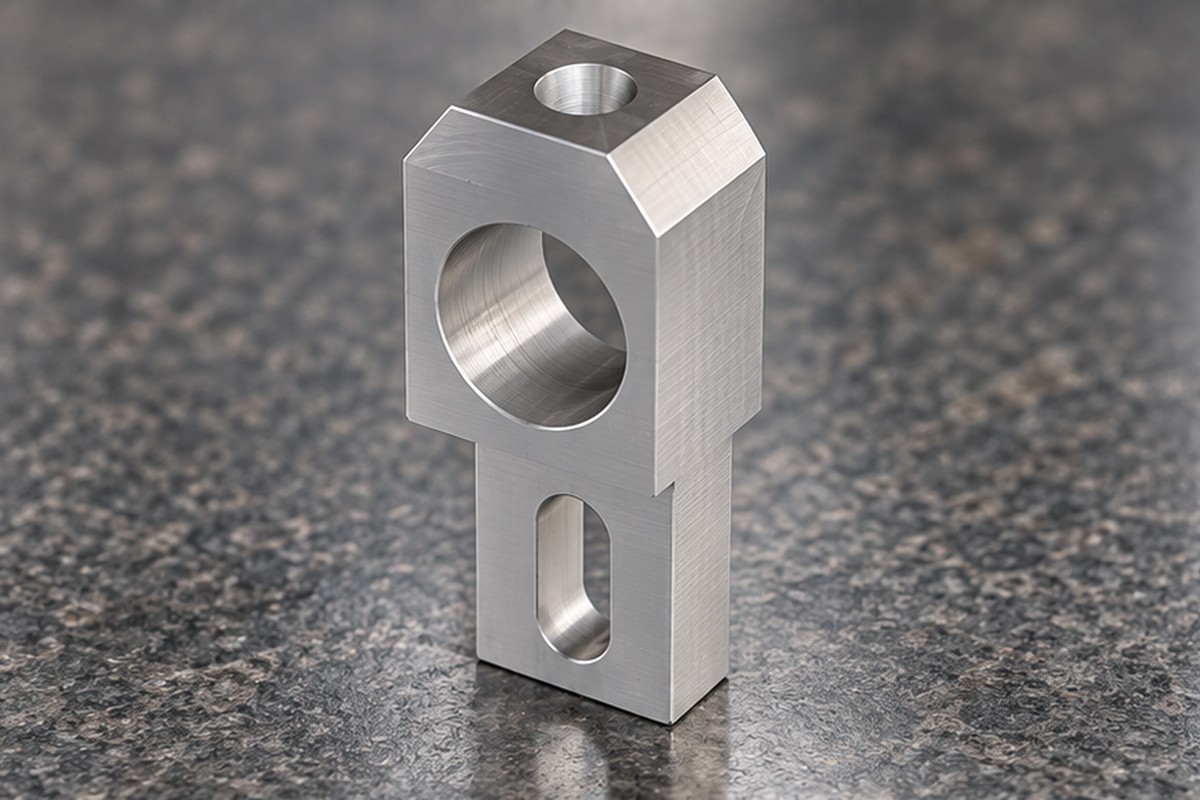

配图使用中性金属外观表达结构，是按模型新生成的示意，不代表材料已经确定，也不是交货照片。工艺路线将围绕已知几何展开，使用拟采用、建议和需验证的表述，不编造实际客户、加工日期或合格率。

难点一：小块体怎样留出夹持和加工空间

上部大孔占据块体较多空间，下部又有台阶和长槽，若直接把全部薄区加工完成再强力夹持，可能让局部承受不均匀的压力。建议先比较从毛坯建立基准、分步保留支撑的路线，确定工装接触在何处，以及刀具是否能完成横孔和顶部孔加工。

莱图加可按实际材料和数量评估小型软爪或其他稳定支撑方式，把夹紧位置与后续切除区域区分开。验证不只看工件有没有松动，还要复核夹持是否改变孔口形状、台阶段位置及松夹后的状态。所需工装能力属于本件评审条件，不等于已经核实的现有设备配置。

难点二：横孔与顶孔交接处容易被外观掩盖

顶部孔与横孔相交，外部孔口修整完毕后，内侧交接边仍可能残留毛刺或切屑。若只检查外轮廓和大孔是否通畅，可能漏掉这一区域。建议把交叉孔作为独立风险点，先评估刀具到达、排屑和观察路径，再决定哪一道孔先加工以及何时安排内部修整。

拟采用的方案是以共同基准确定横孔与顶孔的位置，完成相应孔加工后检查交接区，并使用适合小孔的修整和清理方法。验证时确认开口连通、交接边状态与孔口保护，不能仅用通气或照片代替尺寸和边缘检查，更不能据孔相交便承诺气路性能。

难点三：长槽与下部台阶不能任意修磨

圆端长槽两侧区域较窄，槽端圆弧和台阶会影响刀具进出及支撑。建议在程序评审时核对实际刀具与槽宽、圆端的关系，比较分步去料与精修方式，并保护下部接触面。为了去毛刺而随意扩大槽口，会使模型轮廓与实际交付不一致。

完成长槽后，应分别检查直段、两端圆弧和孔口，复核槽与上部孔系的关系。若长槽确用于装配调整，还需要明确有效调整区间和紧固件接触条件；这些属于后续需求确认内容，不能把零件可滑动简单当成装配已经得到验证。

工程师注意事项与必备加工能力

1. 先确定夹持基准。注意上部大孔与下部细段的刚性差异，需要具备小型台阶件支撑能力，以松夹复核确认夹持没有掩盖变形。

2. 横孔和顶孔关联检查。注意交叉孔位置和内部交接边，需要具备多面孔定位与复核能力，核对共同基准并观察内部残屑，不能只看外部孔口。

3. 长槽保持受控轮廓。注意圆端和窄边修整，需要具备小槽铣削及边缘处理能力，复核槽宽、端部形状和与台阶的关系，防止过度去料。

4. 清理后再确认交付状态。注意孔内、槽内和台阶处的残屑，需要具备小件清理及外观复核能力，包装前确认开口和接触区域受到保护。

工序方案如何转成验收项目

杭州CNC加工评审应把基准建立、横孔、顶部孔、长槽、修整和完工复核逐项对应，具体顺序由材料、刀具及工装条件验证。可先确认外形和关键孔槽，再按约定检查关联位置、内部边缘与外观，保留首件及过程复核记录。若需要表面处理，应另行确认孔槽保护及处理后的检查阶段。

常见问题

顶部孔可以直接认定为螺纹孔吗？不能，本文只确认模型圆柱几何，连接要求按受控资料确定。

横孔贯通就能证明功能合格吗？不能，孔的尺寸、交接边与实际装配功能需要分别验证。

长槽可以补偿任意位置误差吗？不能，其调整作用和允许范围必须有设计依据。

只有几件也要考虑专门夹持吗？要按结构风险评估，数量少不会消除薄区支撑问题。

生成配图可用于验收吗？不能，几何、材料和实际结果以受控资料及复核记录为准。

参考来源

· 用户提供的STEP模型几何：已完成实体导入、包络和圆柱面解析及多角度查看；仅作内部工程分析，不公开原始文件。加工顺序及验证方式为本文工程建议。
