杭州L形顶块加工：台肩与两组孔位如何复核？

L形铝合金顶块需兼顾台肩、宽面沉孔和侧面孔。本文结合图纸讨论杭州精密零件加工中的基准选择、换面定位与阳极氧化复核，孔规格未齐时先补充确认。

基本介绍

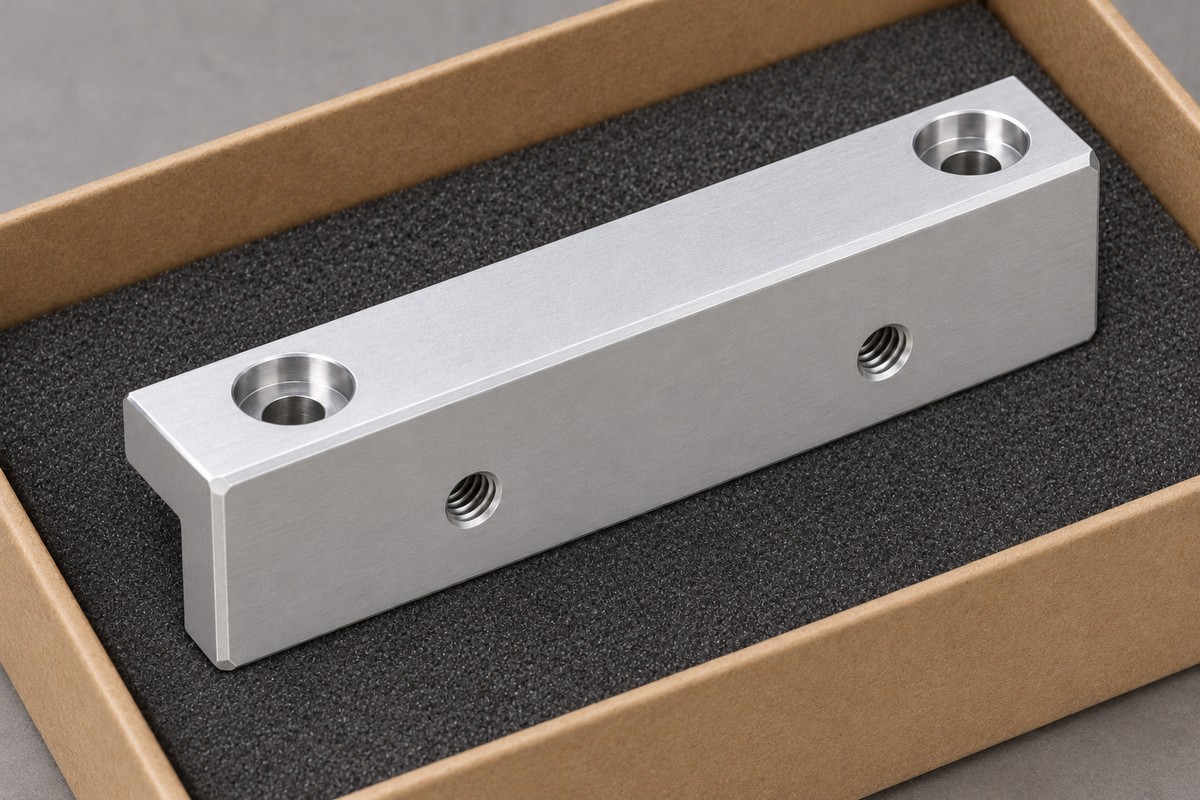

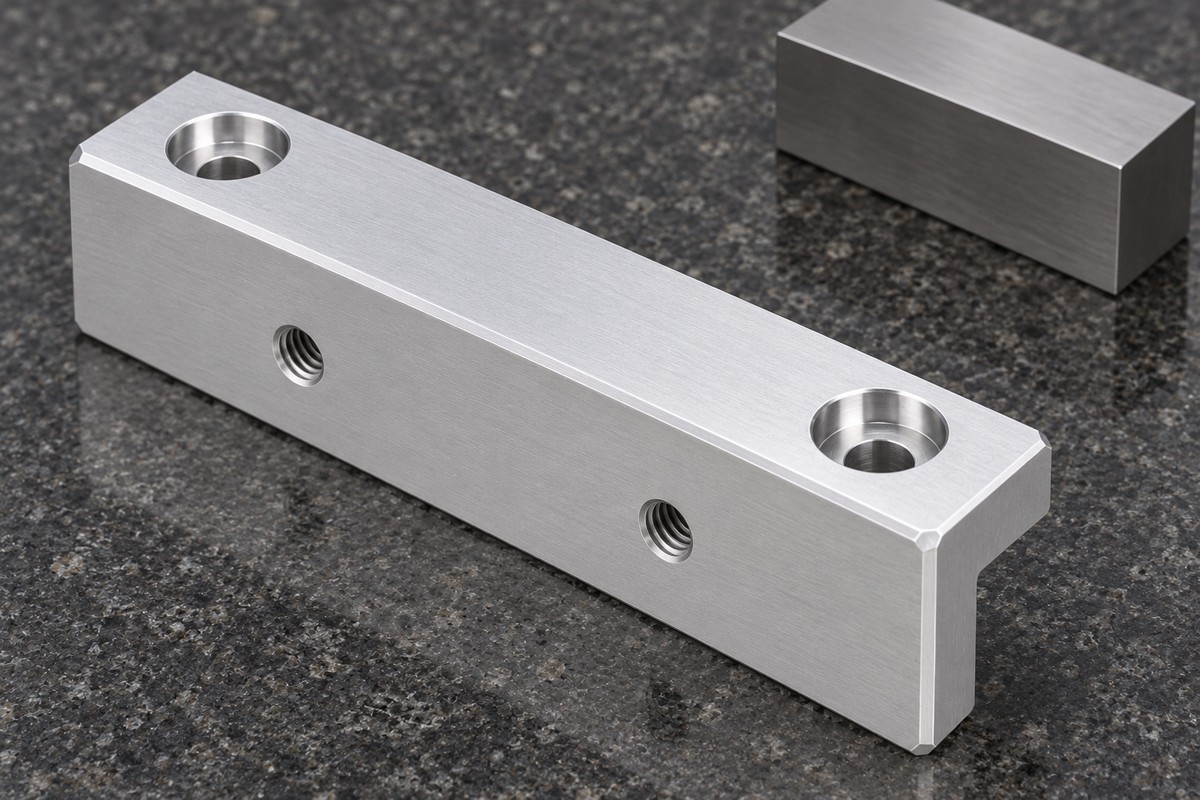

本例为JZ顶块，图纸标注Al6061和本色阳极氧化。主体为长条L形截面，宽面有两个沉孔，侧面有两个小螺纹孔，外端角带倒角。图示用于结构交流，不代表成品已检验合格。

图纸数据与来源

内部来源为JZ顶块加工图：长度65毫米，截面外廓15毫米乘20毫米，两段厚度标注8毫米与6毫米；宽面孔中心距50毫米，侧面孔中心距30毫米，端部标注C2倒角。孔径和螺纹规格应以补充确认的完整图纸为准，不从示意图估算。

加工难点拆解

L形截面的两个安装方向涉及换面定位，长边装夹还应避免扭曲。孔距合格并不自动等于孔轴线与基准面的关系合格；氧化后的配合面验收阶段也需要预先约定。

工艺应对思路

杭州CNC加工评审先核对孔规格、基准面和氧化要求，再确定外形及L形台肩加工顺序。可由稳定基准完成宽面孔，换面完成侧孔，随后倒角去毛刺。氧化前后的尺寸控制方式由图纸公差和处理要求共同确定，不预设固定补偿。

质量检测要点

建议核验长度、L形截面厚度、台肩位置、两组孔距、孔口及倒角。对于关键安装面，按确认图纸要求复核位置关系；氧化后检查外观、磕碰和约定配合尺寸，并保护孔口包装。

服务流程与承诺

杭州精密零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？
不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
