杭州连接轴套加工：外螺纹、内槽和氧化尺寸如何确认？

连接轴套的外螺纹、内槽与阶梯孔需要一起评审。本文结合铝合金轴套图纸，说明杭州CNC加工的装夹、去毛刺和氧化后复核要点，按确认版本与验收口径组织交付。

基本介绍

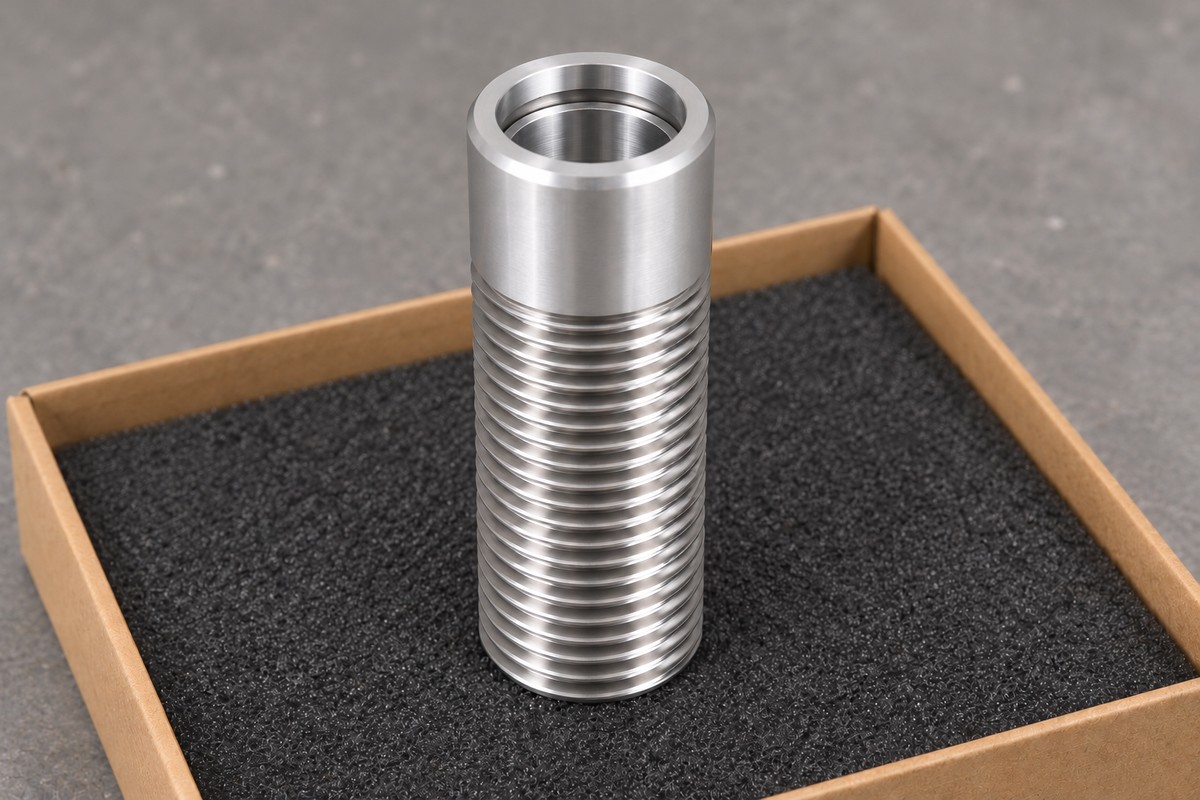

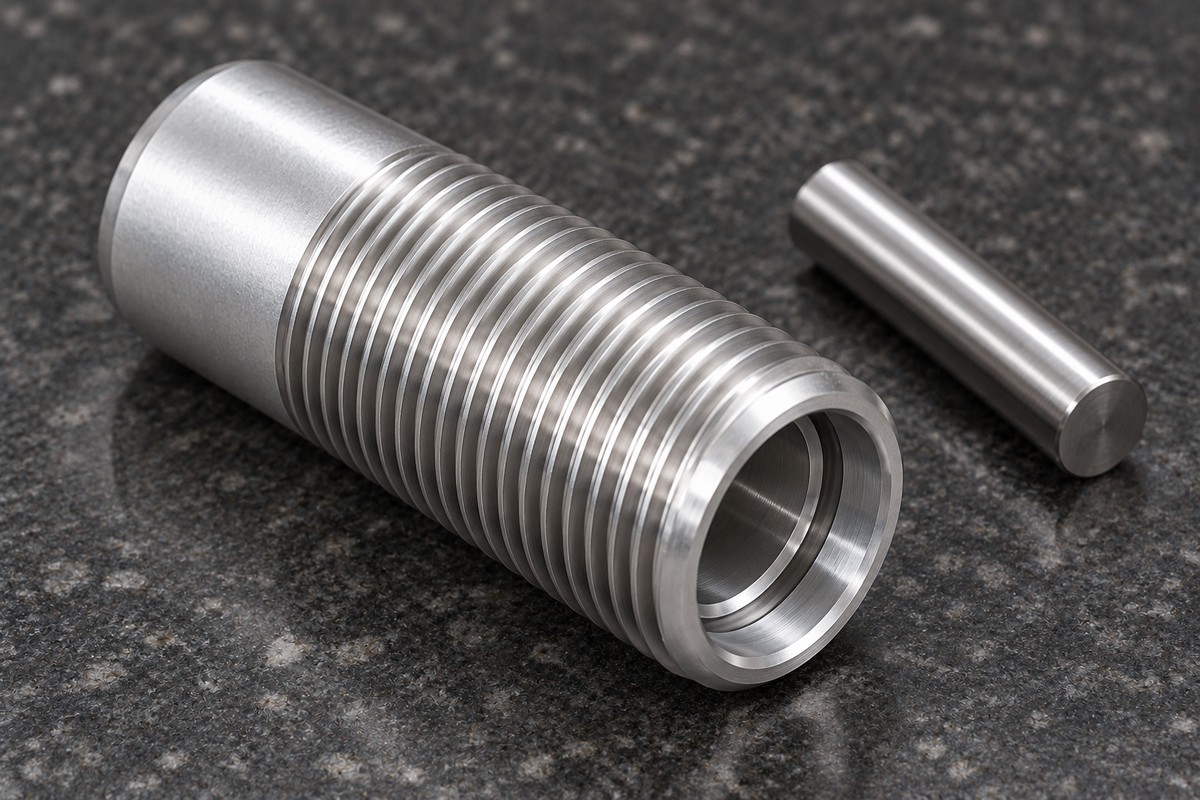

本例连接轴套图纸材料栏标注铝合金6061，并要求本色阳极氧化。结构为圆柱套体，外圆一段带螺纹、一段为光滑段，两端孔口内侧带环槽。配图用于表达结构，不是实物交货凭证。

图纸数据与来源

内部依据为连接轴套原始二维图：总长45毫米，外圆名义直径16毫米，外螺纹标注M16，光滑段长13毫米；两端孔径标注10毫米，中段孔径7毫米，内环槽直径12毫米。螺距及未明确的配合要求须在加工前确认，不自行补设。

加工难点拆解

薄壁孔口、内槽和外螺纹集中在同一套体上，装夹及去毛刺时要避免伤及孔口。阳极氧化前后的尺寸验收口径也需要提前商定，不能只检验外形长度便认定装配合格。

工艺应对思路

杭州CNC加工评审时先核对螺纹完整标注、阶梯孔深度、内槽位置及表面处理。可考虑以车削完成端面、外圆、内孔及环槽，再加工外螺纹，安排换向工序和去毛刺。表面处理余量及最终检验阶段由双方确认，不预设固定补偿数值。

质量检测要点

建议检查总长、外圆、阶梯孔直径和深度、内槽宽度与位置、螺纹配合及孔口毛刺。阳极氧化后按约定复核配合尺寸和外观，包装时保护螺纹牙顶及两端孔口。

服务流程与承诺

杭州精密零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？
不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
