开口式接头安装扳手图纸评审：开口与厚度基准怎样确认？

资料边界：本文为图纸线索或通用工艺的方案分析，不代表已完成订单或已验证的加工结果。文中尺寸沿用既有资料，实际用途、标注位置与验收要求须以受控图纸和项目确认资料复核。

图纸可见数据摘要

[来源：客户提供工程图纸可见标注] | 这是图中文字转述；涉及形位的标准编号与等级组合，应由图纸责任方澄清后执行。 |

| 清洁包装 | 发货前进行清洁处理，并在洁净环境下包装。[来源：客户提供工程图纸可见标注] | 把清洁、干燥、隔离保护与包装确认接入完工流程。 |

其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

难点拆解：小批量精密零件加工如何保持基准连续

开口尺寸与接触方式需要分别确认。 工艺评审人员不会把开口尺寸合格直接等同于装配适用。31.30 mm的非对称偏差必须按原标注保留，接触位置则应结合装配对象核对；线性尺寸公差与配合概念不能代替具体装配要求。[来源：客户提供工程图纸可见标注][来源：ISO 286-1:2010]

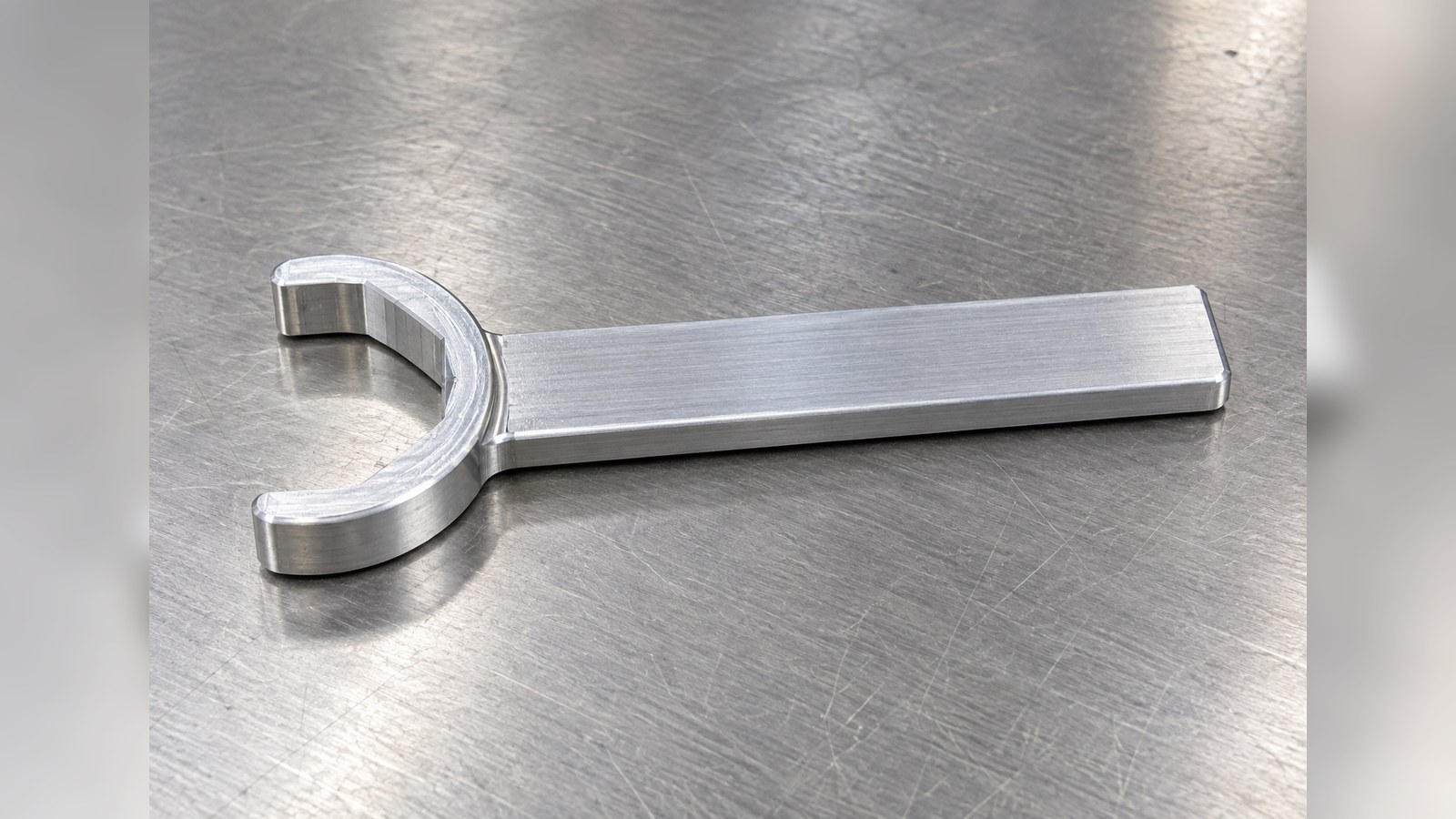

头部轮廓与厚度台阶涉及换面后的基准传递。 工艺评审人员将半导体自动化检测设备接头安装工具的开口头部视为评审重点，拟在工序卡中记录定位面、定位方向和换面关系。尺寸要求与形状、方向、位置要求应分别理解，不能用单个长度测量覆盖全部几何关系。[来源：客户提供工程图纸可见标注][来源：ISO 1101:2017]

倒圆不能脱离功能边界。 图纸给出R1及边缘倒圆角1 mm要求，工艺评审人员会先确认对应范围，再安排边缘加工和复核，避免用笼统的手工修边替代图示要求。[来源：客户提供工程图纸可见标注]

一般公差文字需要澄清后下发。 对图中涉及形位的标准编号与等级组合，工艺评审人员将其列为评审确认项，不自行替换编号，也不将参考标准自动转化为本件验收依据。几何公差应依据明确的技术文件表达执行。[来源：客户提供工程图纸可见标注][来源：ISO 1101:2017]

工艺应对思路

工艺评审人员提出的路线为：图纸评审与材料确认、备料、建立定位面、分阶段加工台阶及外形、加工开口和头部轮廓、边缘处理、尺寸复核、清洁包装。这是供试制讨论的路线，工序顺序应结合毛坯和实际装夹条件确认。

装夹评审围绕支承位置、压紧位置和换面定位展开。工艺评审人员建议把开口尺寸及头部半径纳入同一坐标关系的复核计划，并分别保留尺寸复核记录与首件确认记录；图示尺寸要求和几何要求应各有对应的检查项目。[来源：客户提供工程图纸可见标注][来源：ISO 1101:2017]

对于半导体自动化检测设备的接头安装用途，工艺评审人员把试装沟通集中在接触位置、操作避让和使用边界。表面纹理要求应通过明确的技术标注理解，不能由金属外观替代；本文不为该件追加粗糙度数值或表面处理方案。[来源：ISO 21920-1:2021]

选厂逻辑与小批量交付

采购搜索“包头开口式接头安装扳手零件加工”时，工艺评审人员建议把城市便利性与加工适配性分开核对。报价沟通应写清受控图纸版本、数量、材料确认方式、首件沟通节点、质量记录及包装要求，而不是仅比较单件价格。

对于半导体自动化检测设备接头安装工具，交付评审仍要回到工具用途：开口接触是否经过确认、操作空间是否经过核对、清洁包装是否按图执行。工艺评审人员建议在项目确认资料中记录这些事项，不把洁净环境包装扩展为任何洁净等级承诺。[来源：客户提供工程图纸可见标注]

QA

问：包头开口式接头安装扳手零件加工询价时，应先提交什么？

答：工艺评审人员建议先提供受控图纸、需求数量、装配用途和交期预期，使供应商能够把尺寸评审与装夹评审一起完成。

问：31.30 mm能否按对称偏差理解？

答：不能。工艺评审人员按上偏差+0.10、下偏差-0.05分别记录，不改变图示公差方向。[来源：客户提供工程图纸可见标注]

问：材料标注能否直接证明工具可承受某个操作载荷？

答：不能。工艺评审人员将6061合金作为材料线索，将操作载荷和使用边界留在项目评审中确认，不作承载承诺。[来源：客户提供工程图纸可见标注]

问：头部尺寸复核能否代替装配确认？

答：工艺评审人员将尺寸复核与接触、避让确认分别记录。尺寸公差体系提供尺寸与配合的表达基础，具体装配适用性仍需结合使用对象确认。[来源：ISO 286-1:2010]

问：清洁包装应如何写进交付资料？

答：工艺评审人员建议记录清洁处理、包装前状态确认和隔离保护方式，并按图示洁净环境包装要求执行。[来源：客户提供工程图纸可见标注]
