零件介绍

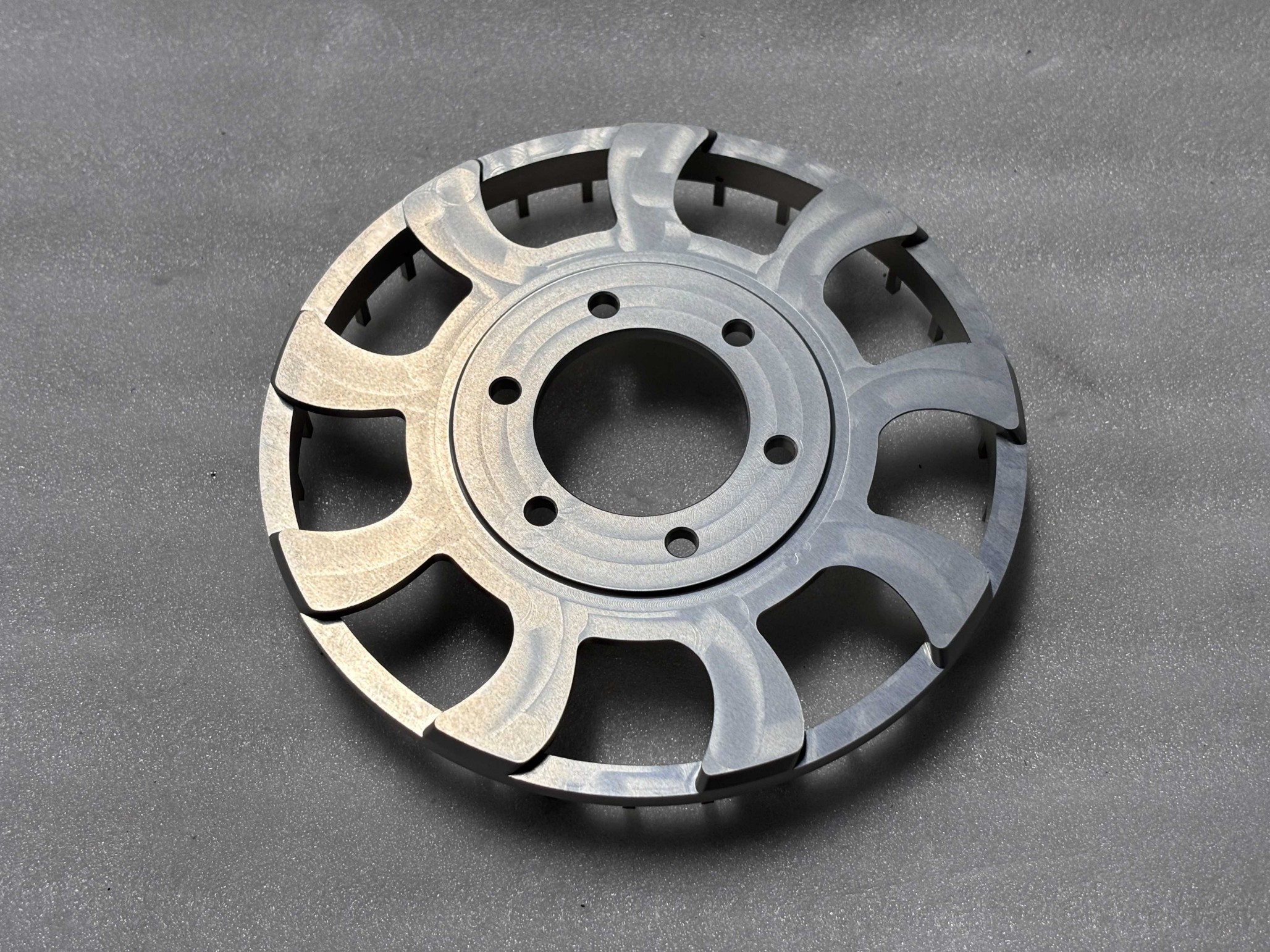

铝合金机器人关节电机定子压盘是协作机器人与工业机械臂关节电机中的关键结构件，主要功能是在电机装配时对定子铁芯及绕组进行轴向压紧与周向约束，防止定子在高速运行与振动工况下发生位移。

该零件外圆周按定子极数设计均布弧形开槽，开槽轮廓需与定子绕组外形精密匹配，槽底圆角与槽宽公差直接影响压紧效果；中心大孔用于轴系穿过，周向均布安装螺纹孔用于与电机端盖或壳体进行固定连接。整体为薄盘形结构，要求平面度高、外圆与中心孔同轴度好，是机器人关节电机总成装配质量的重要保障件。

铝合金材质在保证强度的同时有效控制关节质量，配合硬质阳极氧化表面处理后，具备较好的耐磨性，适合长期高频次装拆维护场景。

加工方案

该零件加工难点在于薄盘形结构的变形控制以及外圆均布异形槽的轮廓精度。采用五轴CNC加工中心一次装夹完成端面、中心孔及外圆槽型的全部加工，消除多次装夹带来的累积误差；均布弧形槽采用精密铣削走刀，槽宽一致性通过程序补偿与刀具半径修正来保证。

薄盘件加工时使用真空吸盘或低变形压板夹持，避免夹持力导致端面翘曲；精加工阶段控制切削参数减少切削热积累，确保平面度达到要求。加工完成后进行三坐标全项检测，重点检验外圆槽型轮廓度、中心孔直径及孔组位置度。表面硬质阳极氧化处理膜厚可控制在25~50μm范围，满足耐磨要求。

加工能力

设备：3轴/4轴/5轴CNC加工中心、车铣复合机床、走心机、磨床、线切割（慢走丝/中走丝/快走丝）、电火花机床、钣金设备、3D打印

材料：铝合金（6061/7075/2024/5052/6082）、不锈钢（304/316L/303/17-4PH）、钛合金（TC4）、铜合金（H62/H65/C17200）、碳钢、工具钢、PEEK、POM、尼龙、PP、ABS等工程塑料

表面处理：阳极氧化（本色/彩色/硬质）、电镀（镍/铬/锌）、拉丝处理、发黑处理、喷涂/喷砂、抛光、钝化、电解抛光

精度：一般公差±0.05mm，精密加工可达±0.01mm，表面粗糙度Ra0.4~3.2μm

交期：样件3~5工作日，小批量5~7工作日，急件可加急处理

如何下单

第一步：发送图纸。将零件图纸（PDF/DWG/STEP/STP格式均可）或参考图片发送至业务微信或邮箱，注明材质要求与数量。

第二步：说明需求。告知精度要求、表面处理方式、交货周期及使用场景，如有特殊配合公差或槽型轮廓要求请一并说明。

第三步：工程师评审。收到图纸后工程师在1个工作日内完成工艺评审并报价，如图纸存在加工难点会主动沟通确认。

第四步：确认下单。确认报价与工期后支付定金，安排生产；发货前提供实物照片与检测报告，支持快递或物流发货至杭州及长三角地区。

常见问题

Q1：最少可以做几件？ A：一件起做，无最低起订量限制，样件与小批量均可接单。

Q2：可以先做样件再批量吗？ A：可以，建议有装配配合要求的零件先做样件验证槽型与孔位，确认装配效果后再安排批量。

Q3：外圆均布槽型的轮廓精度能达到多少？ A：五轴CNC铣削轮廓精度通常可控制在±0.02mm以内，如有更高要求可在下单时注明，工程师评估后告知可达精度。

Q4：薄盘件加工会不会翘曲变形？ A：薄盘件采用真空吸盘或低变形压板夹持，分粗精加工两步控制余量，精加工后三坐标检验平面度，确保交付尺寸合格。

Q5：硬质阳极氧化的膜厚可以指定吗？ A：可以，常规膜厚范围25~50μm，有特殊要求可在下单时注明，我们配合调整氧化工艺参数。

Q6：如何报价，需要提供什么信息？ A：发送STEP或DWG格式图纸即可报价；若无图纸可提供参考图片加描述，工程师会根据结构复杂程度给出估价。

Q7：交货后尺寸不符怎么处理？ A：我们提供质量追溯服务，因加工原因导致尺寸超差，免费返工或重新生产，相关费用由我方承担。

Q8：图纸是否保密？ A：是，所有客户图纸签署保密协议，仅用于本次加工，不外传、不转包，请放心提供技术资料。
