零件介绍

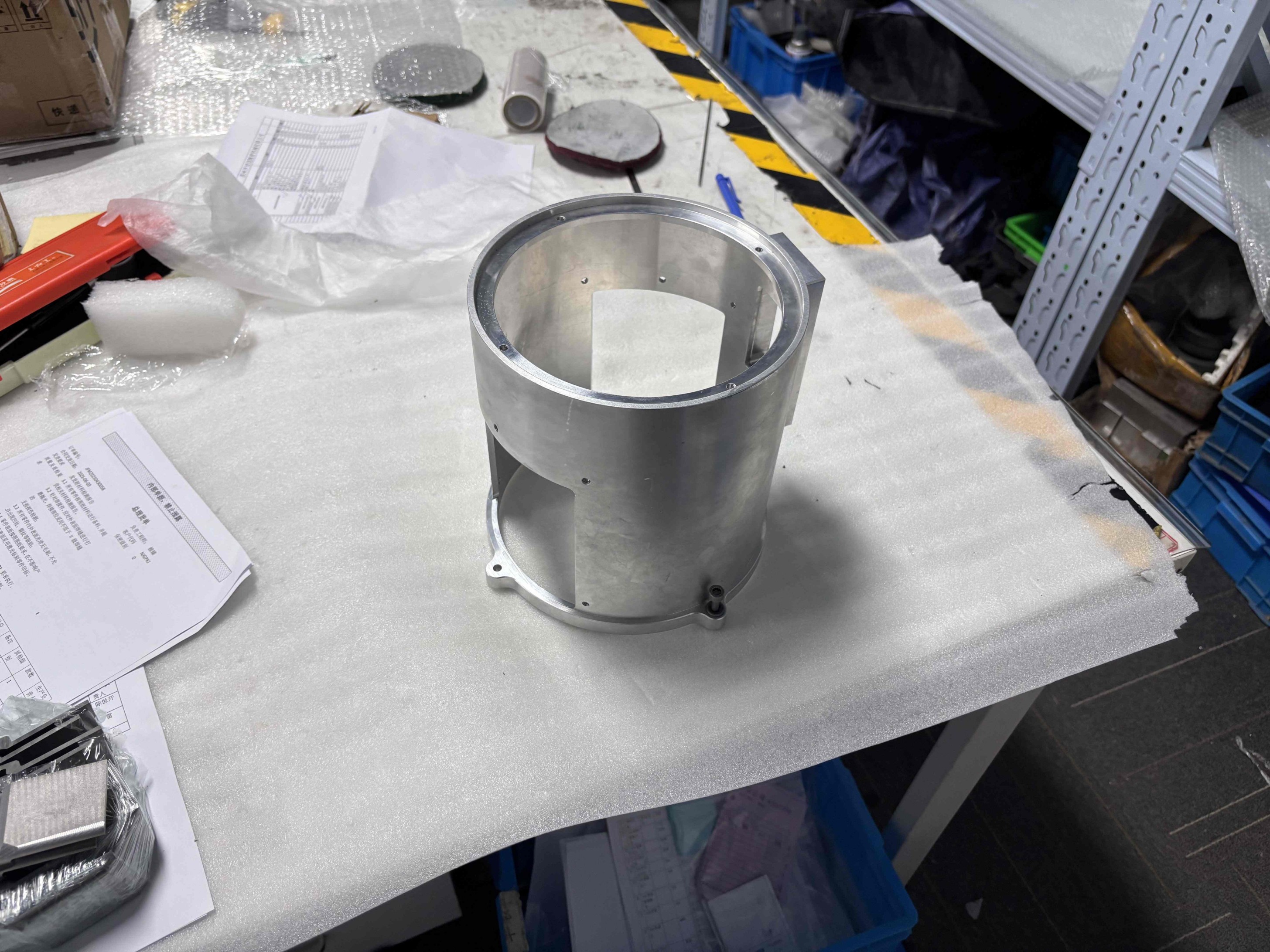

铝合金机器人关节圆筒壳体是协作机器人与工业机器人关节模组中的核心结构件，用于封装关节驱动器、谐波减速机或伺服电机，同时承担关节段的结构支撑与外部安装定位功能。该零件的主体为大口径薄壁圆筒，侧面设有矩形开口，便于内部线缆走线与驱动器安装操作；上下两端设有法兰面及均布螺纹孔，用于与机器人上下关节段进行精密对接。

此类壳体对内孔圆柱度、端面平面度及法兰孔位精度要求较高。内孔需与驱动器外径精密配合，通常要求H7级公差；端面垂直度直接影响关节组装后的轴线同轴度，进而影响机器人末端重复定位精度。铝合金材质兼顾强度与轻量化需求，适合对重量敏感的协作机器人与轻型工业机械臂场景。

加工方案

该零件加工难点在于大尺寸薄壁圆筒的变形控制与内外圆同轴度保证。采用车铣复合机床一次装夹完成内外圆车削与端面加工，减少重复装夹误差；侧面矩形开口采用四轴CNC铣削加工，确保开口边缘与圆筒轴线的位置精度；法兰端面孔组采用坐标镗精密定位，孔距误差控制在±0.02mm以内。

薄壁件夹持时采用软爪或内撑方式，避免夹持变形影响圆柱度。加工后进行三坐标检测，重点检验内孔直径、端面跳动及孔组位置度，确保与关节驱动器装配的互换性。表面可根据客户需求进行阳极氧化处理，提升耐磨性与外观质量。

加工能力

设备：3轴/4轴/5轴CNC加工中心、车铣复合机床、走心机、磨床、线切割（慢走丝/中走丝/快走丝）、电火花机床、钣金设备、3D打印

材料：铝合金（6061/7075/2024/5052/6082）、不锈钢（304/316L/303/17-4PH）、钛合金（TC4）、铜合金（H62/H65/C17200）、碳钢、工具钢、PEEK、POM、尼龙、PP、ABS等工程塑料

表面处理：阳极氧化（本色/彩色/硬质）、电镀（镍/铬/锌）、拉丝处理、发黑处理、喷涂/喷砂、抛光、钝化、电解抛光

精度：一般公差±0.05mm，精密加工可达±0.01mm，表面粗糙度Ra0.4~3.2μm

交期：样件3~5工作日，小批量5~7工作日，急件可加急处理

如何下单

第一步：发送图纸。将零件图纸（PDF/DWG/STEP/STP格式均可）或参考图片发送至业务微信或邮箱，注明材质要求与数量。

第二步：说明需求。告知精度要求、表面处理方式、交货周期及使用场景，如有特殊配合公差或检测要求请一并说明。

第三步：工程师评审。收到图纸后工程师在1个工作日内完成工艺评审并报价，如图纸存在加工难点会主动沟通确认。

第四步：确认下单。确认报价与工期后支付定金，安排生产；发货前提供实物照片与检测报告，支持快递或物流发货至杭州及长三角地区。

常见问题

Q1：最少可以做几件？ A：一件起做，无最低起订量限制，样件与小批量均可接单。

Q2：可以先做一件样件确认再批量吗？ A：可以，建议复杂零件先做样件验证尺寸与装配效果，样件通过后再安排批量生产。

Q3：这类圆筒壳体的内孔精度能做到多少？ A：内孔公差常规可做到H7级（±0.015~0.025mm），有更高精度需求可在下单时注明，工程师会根据尺寸段评估可行性。

Q4：薄壁圆筒加工会不会变形？ A：薄壁件加工时我们采用软爪或内撑夹具，并分粗精加工两步完成，配合留量控制减少切削热导致的变形，交付前三坐标复检尺寸。

Q5：多少天可以交货？ A：样件通常3~5个工作日，小批量（10~50件）5~7个工作日，如有急单需求可在咨询时说明，我们会优先安排。

Q6：如何报价，需要提供什么信息？ A：发送图纸即可报价，提供STEP或DWG格式最准确；若无图纸可提供参考图片加工艺说明，工程师会根据经验给出估价。

Q7：交货后质量有问题怎么办？ A：我们提供来件验证与质量追溯服务，如因加工原因导致尺寸超差，免费返工或重新生产，费用由我方承担。

Q8：图纸会泄露给第三方吗？ A：不会，我们签署保密协议，客户图纸仅用于本次加工，不外传、不转包，请放心提供技术资料。
