杭州34CrNiMo6合金钢锥面衬套加工

大直径合金钢衬套需要同时评审内孔、外锥面和热处理要求。杭州精密零件加工先核对原文图纸及装配条件，再安排车削、处理和复测，散件与小批量按确认版本交付。

基本介绍

本例原图标注BUSH ON CAM，材料表为34 Cr Ni Mo 6。零件是带直通内孔和轻微外锥面的短衬套，两端倒角，安装示意另绘有周围凸轮座体。本文和配图仅讨论衬套本体，不把座体作为衬套的一部分。

图纸数据与来源

内部来源为该衬套二维图：轴向长度140毫米，内孔名义直径300毫米，外侧标注322.38毫米及2%锥度，两端标注2乘45度倒角。原文另列热处理和盐浴氮化60分钟、缓慢冷却要求；正式工艺需复核原文、材料供货状态及处理后的验收项目，不能只照翻译批注投产。

加工工艺

杭州CNC加工评审先确认材料标准、图纸原文、热处理状态和配合要求，再确定粗加工、处理及精加工顺序。车削时评估薄壁支撑和换向定位方式；氮化前后各阶段的检验与留量由双方确认，不能给所有衬套套用同一组切削或补偿参数。

适用场景与边界

适用于原图所示凸轮配合衬套及相似套类非标件评审。杭州散件加工需同步提供配合件或完整配合要求；半导体、真空及其他特定设备工况须另行核实，不由资料目录推定用途。

质量检测要点

建议在约定测量状态下复核内孔、轴向长度、外锥面和端面关系，按图确认表面质量及处理资料。原图中装配伸出量需结合配合座体检查，不从生成图估算；没有材料或热处理报告时不能声称达到指定力学性能。

服务流程与承诺

杭州精密零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？

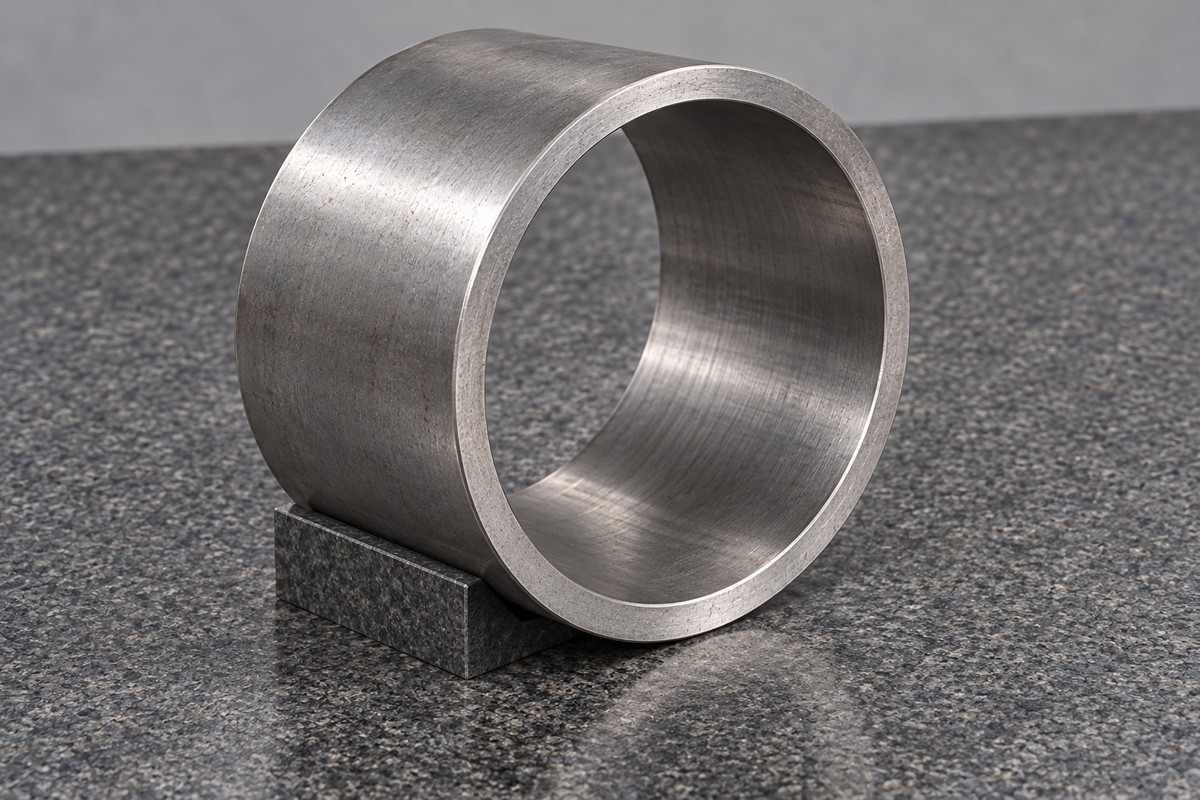

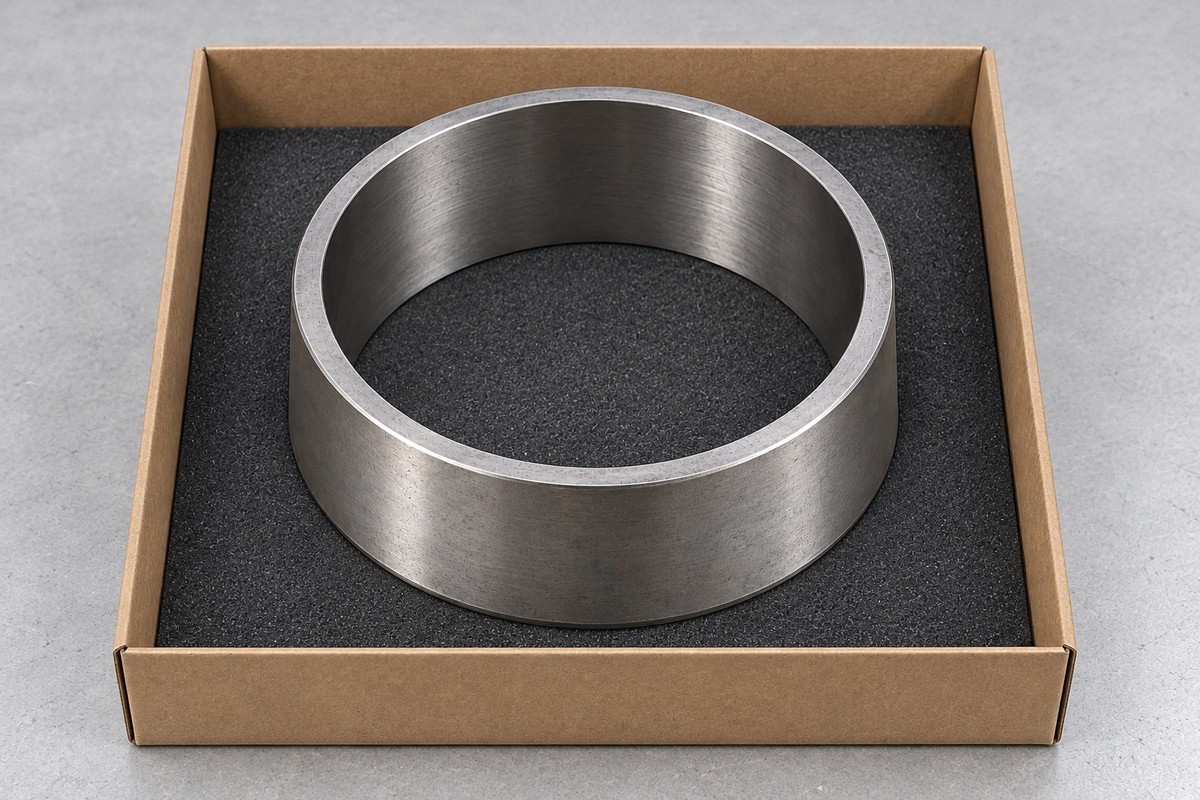

不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
